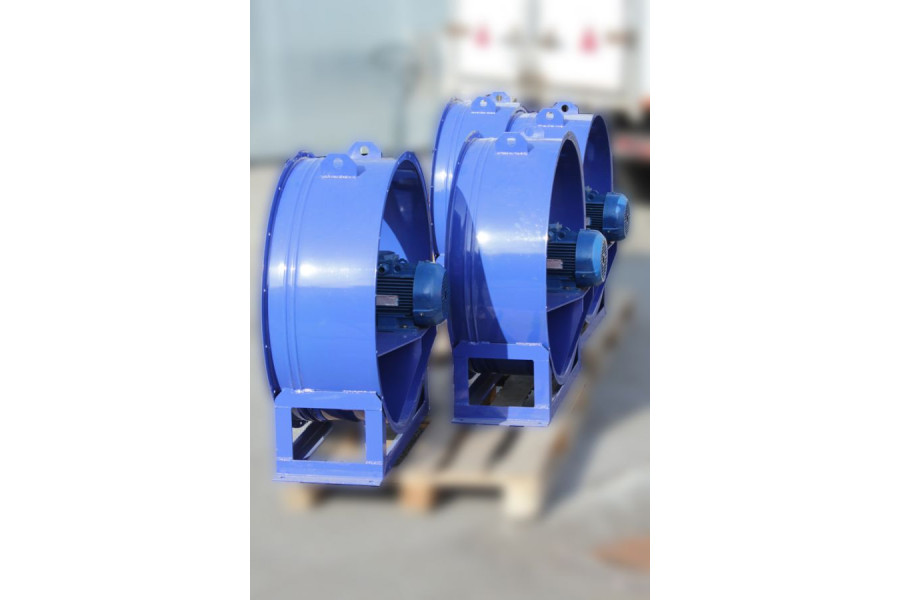

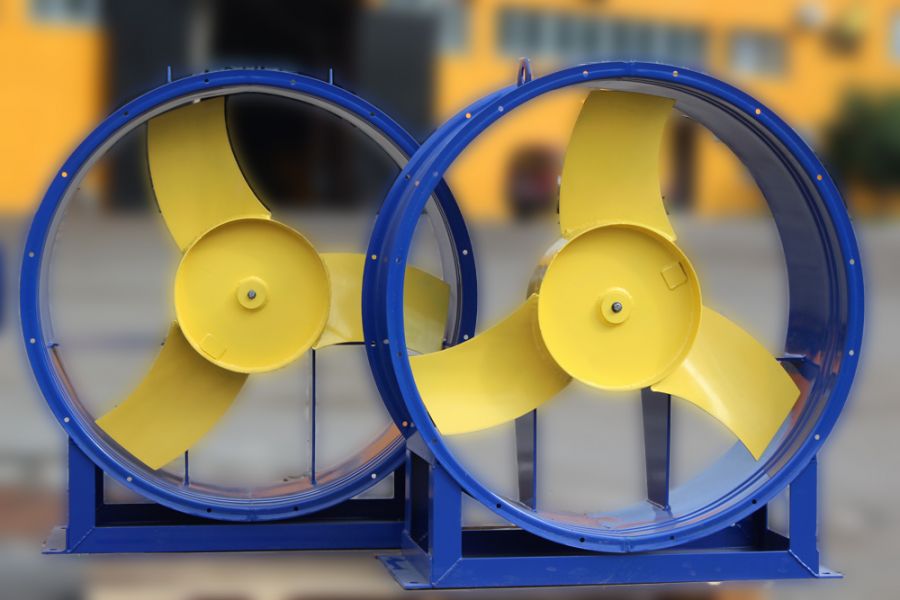

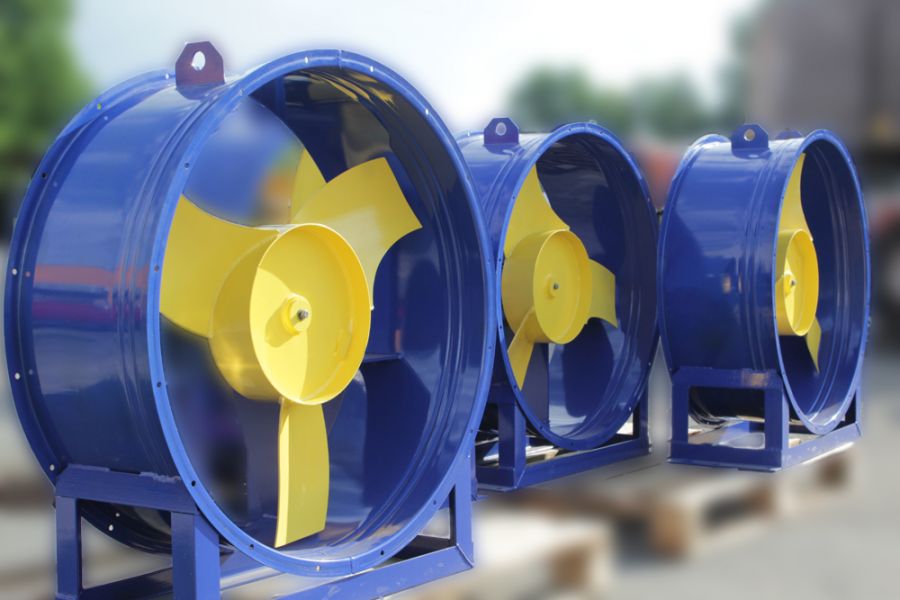

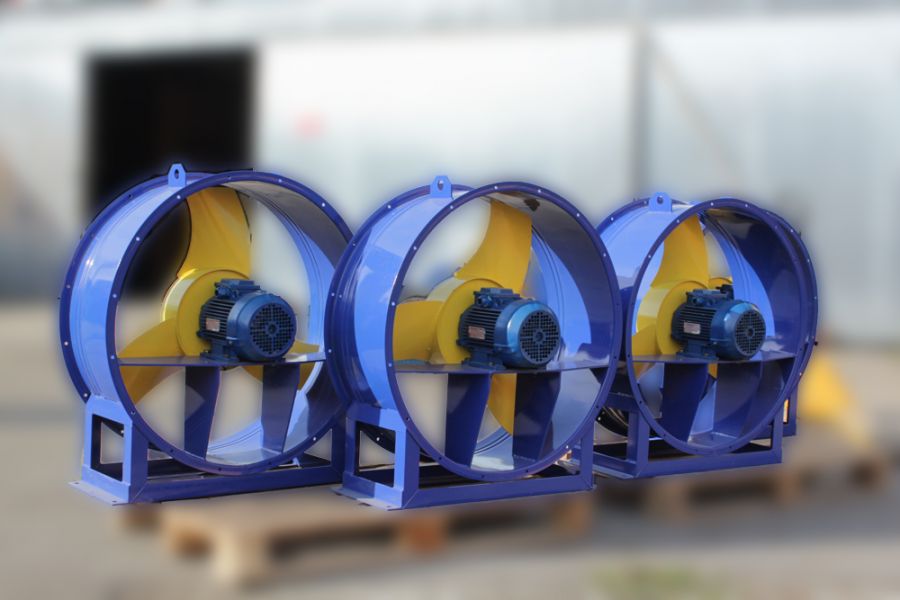

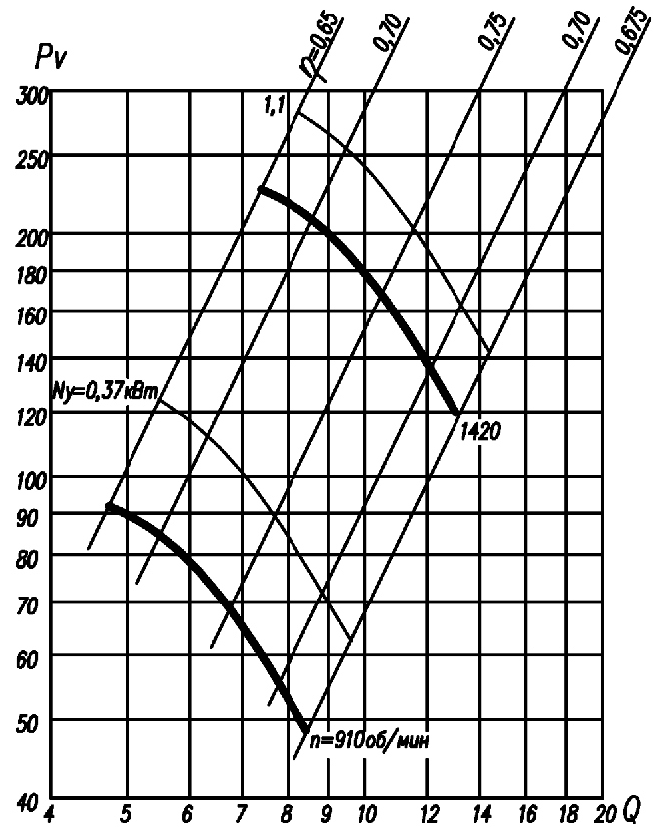

Вентилятор осьовий серії ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) з електродвигуном Електродвигун АІР 71 B4 0.75 Потужність електродвигуна кВт 1500 Об./хв загальнопромислового призначення, виготовлений з вуглецевої сталі.
Даний осьовий вентилятор, як і інші осьові вентилятори серії ВО, переміщає повітря або газ в площині осі робочого колеса, яке приводиться в рух електродвигуном. Осьовий вентилятор серії ВО призначений для систем вентиляції або опалення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою від мінус 40 °С до плюс 40 °С (45 °С - для вентиляторів тропічного виконання ), не містять пилу та інших твердих домішок не більше 10 мг/м3, а також волокнистих матеріалів і липких речовин.
Вентилятор призначений для експлуатації в умовах помірного (У) клімату (2-й категорії розміщення) і тропічного (Т) клімату (2-й категорії розміщення) відповідно до ДСТУ 15150-69.
Середнє квадратичне значення віброшвидкості не більше 6,3 мм/с. Установлення вентиляторів на об'єкти, підвладні коливанням з віброшвидкістю більше 2 мм/с не допускається.
Вентилятор встановлюється в місцях, захищених від впливу атмосферних опадів.
Модель є аналогом осьових вентиляторів низького тиску ВО 12-300, ВО 13-300, ВО 12-290, ВО 12-330, ВО 13-290, ВО 14-300, ВО 14-320, ВО 13-320.
Осьовий вентилятор ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) складається з наступних вузлів, які можна придбати окремо:
- вентилятор осьовий ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) без електродвигуна;
- робоче колесо вентилятора осьового ВО 06-300 (ВО 13-290) №6,3;
- обичайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №6,3
- електродвигун Електродвигун АІР 71 B4 0.75 Потужність електродвигуна кВт 1500 Об./хв під вентилятор ВО 06-300 (ВО 13-290) №6,3.
Загальні відомості про осьові вентилятори ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300):
- низького тиску;
- одностороннього всмоктування;
- кількість лопаток - 3 шт.;
- напрямок обертання - праве;
- матеріал виготовлення: вуглецева сталь;
- вентилятори виготовляються відповідно до ТУ У 3.40-00241264-050-95.
Сфера застосування осьових вентиляторів ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300):
Вентилятор застосовується в системах повітряного опалення, припливної та витяжної вентиляції, кондиціонування повітря і різних технологічних установок, що не мають вибухонебезпечних речовин; комплектуючих виробів машинобудування, якщо вимоги, пропоновані до вентиляторів, будуть відповідати їх призначенню; а також для систем вентиляції і повітряного опалення житлових приміщень. Осьовий вентилятор ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300) також застосовується і для інших санітарно-технічних і виробничих цілей.
Осьові вентилятори застосовуються:
- в системах кондиціонування повітря;
- в системах припливної та витяжної вентиляції;
- в системах повітряного опалення;
- в різних технологічних установках;
- для інших санітарно-виробничих цілей.
Призначення осьових вентиляторів ВО 06-300 (ВО 12-300):
Призначений для систем вентиляції або опалення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою від мінус 40 °С до плюс 40 °С (45 °С - для вентиляторів тропічного виконання) , не містять пилу і інших твердих домішок не більше 10 мг/м3, а також волокнистих матеріалів і липких речовин.
Вентилятор призначений для експлуатації в умовах помірного (У) клімату (2-й категорії розміщення) і тропічного (Т) клімату (2-й категорії розміщення) відповідно до ДСТУ 15150-69.
Пристрій і принцип роботи осьових вентиляторів серії ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300):

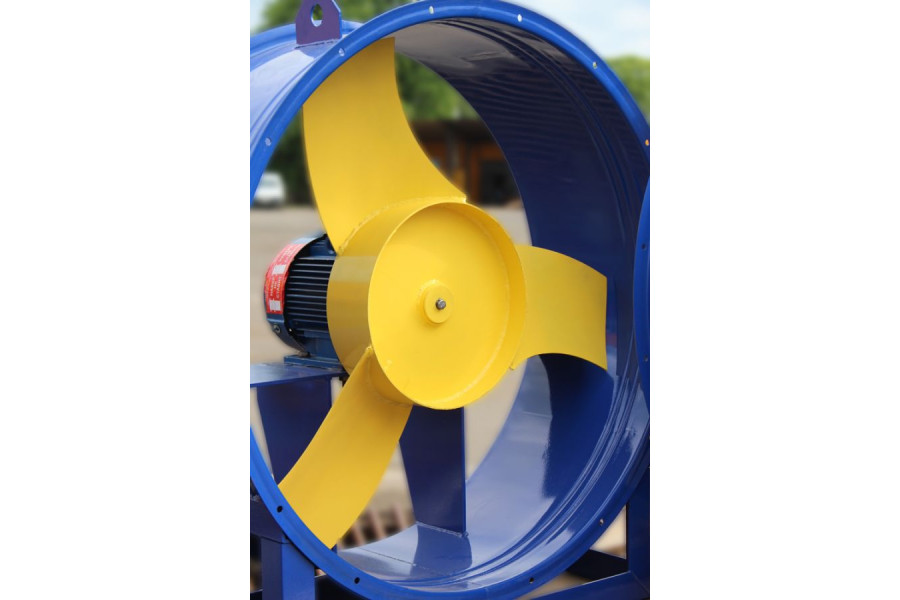

Вентилятор осьовий ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300) має робоче колесо, змонтоване безпосередньо на валу електродвигуна. Корпус вентилятора виконаний у вигляді циліндра, з обох боків корпусу відбортовані фланці для з'єднання з повітроводами. Для установки на фундамент в корпусі передбачена опора. Робоче колесо складається з обичайки, диска, втулки і трьох лопаток, приварених до обичайки. У напрямку обертання робочого колеса вентилятор виконаний правого обертання.
Переміщення повітря досягається за рахунок передачі йому енергії обертання робочого колеса вентилятора і відбувається в площині осі робочого колеса, яке приводиться в рух електродвигуном.
Комплектність осьового вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) з електродвигуном Електродвигун АІР 71 B4 0.75 Потужність електродвигуна кВт 1500 Об./хв:
Вентилятор осьовий ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300), укомплектований електродвигуном Електродвигун АІР 71 B4 0.75 Потужність електродвигуна кВт 1500 Об./хв, складається з таких основних вузлів, як:
- корпус вентилятора, виконаний у вигляді циліндра, з обох сторін відбортованого фланцями робочого колеса;
- робоче колесо, змонтоване безпосередньо на валу електродвигуна;
- електродвигун Електродвигун АІР 71 B4 0.75 Потужність електродвигуна кВт 1500 Об./хв;
- станина (опора) для установки на фундамент вентилятора.
Вказівки заходів безпеки при експлуатації осьового вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300)
Під час підготовки вентилятора осьового ВО 06-300 (ВО 13-290) №6,3 з ел. двигуном АІР 71 В4 0,75 кВт 1500 об./хв (ВО 12-300) до роботи і при його експлуатації повинні дотримуватися правила техніки безпеки:
1. До монтажу та експлуатації вентилятора допускаються особи, що вивчили будову, правила експлуатації та пройшли інструктаж щодо дотримання правил техніки безпеки.
2. Обслуговування та ремонт вентилятора проводити після відключення його від електромережі і повної зупинки обертання частин.
3. У процесі монтажу необхідно суворо стежити за тим, щоб в проточній частині вентилятора і всередині повітроводів не залишалося сторонніх предметів.
4. Система аспірації, в якій працює вентилятор, повинна виключати потрапляння сторонніх предметів у проточну частину вентилятора.
5. При відключенні вентилятора від повітроводів вхідний і вихідний отвори повинні бути закриті від випадкового попадання в них сторонніх предметів.
6. Перед включенням вентилятора необхідно припинити роботи з обслуговування (ремонту, очищенню та інші) даного вентилятора та електродвигуна та оповістити персонал про пуск вентилятора.
7. Монтаж електрообладнання, а також заземлення його і вентилятора проводитися відповідно до «Правил улаштування електроустановок» (ПУЕ).
8. При роботах, пов'язаних з небезпекою ураження електричним струмом (у тому числі статичною електрикою), застосовувати захисні засоби.
Підготовка вентилятора осьового ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) до роботи і порядок роботи:
Перед монтажем вентилятора необхідно провести зовнішній огляд вузлів, помічені пошкодження усунути.
При монтажі вентилятора необхідно:
1) зняти огорожі з вхідного і вихідного отворів;
2) переконатися у вільному, без торкань і заїдань, обертанні робочого колеса;
3) перевірити затягування болтових з'єднань: особливу увагу звернути на кріплення електродвигуна до корпусу, робочого колеса до валу електродвигуна.
Вентилятор повинен бути заземлений. Переконатися у відсутності сторонніх предметів в проточній частині вентилятора і повітроводах. Підключити до електромережі.
Короткочасним вмиканням електродвигуна перевірити напрямок обертання робочого колеса відповідно до вказівки стрілки.
Якщо напрямок обертання не відповідає зазначеному, необхідно змінити його перемиканням фаз на клемах електродвигуна.
При виконанні робіт необхідно дотримуватись заходів безпеки, зазначених в розділі вище.
Перед пуском вентилятора необхідно перевірити фіксацію роз'ємних частин корпусу.
При виявленні підвищеної вібрації і виникненні додаткового шуму у вентиляторі, що запускається, необхідно його відключити і усунути виявлені дефекти.
Технічне обслуговування осьового вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300):
Для забезпечення безперебійної роботи вентилятора і підвищення його довговічності необхідно здійснювати правильний і регулярний технічний догляд, а також проводити необхідні роботи, щоб забезпечити нормальний технічний стан вентилятора.
Зміст робіт і методика проведення періодичного технічного обслуговування:
1. Зовнішній огляд вентиляторів з метою виявлення механічних пошкоджень.
2. Перевірка стану фланцевих ущільнень вентилятора.
3. Перевірка стану зварних і болтових з'єднань.
4. Очищення всередині корпусу вентилятора і робочого колеса від пилу, забруднень, а також сторонніх предметів.
5. Прослуховування вентилятора, контроль рівня вібрації. Вібрація може бути викликана зношенням підшипників електродвигуна, налипанням бруду на лопатки робочого колеса, ослабленням кріплення вентилятора.
6. Ретельний огляд кріпильних з'єднань робочого колеса для визначення пошкодження лопаток, міцності з'єднання колеса з валом електродвигуна, стану покриттів та усунення помічених дефектів.
7. Перевірка кріплення вентилятора.
Консервація, упаковка, транспортування осьового вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300)
На внутрішній ринок вентилятор транспортується в зібраному вигляді, без упаковки.
При отриманні вентилятора необхідно перевірити комплект поставки і переконатися у відсутності механічних ушкоджень.
Зберігати вентилятор слід в місцях, захищених від дії атмосферної вологи і пилу.
При тривалому зберіганні необхідно оглядати вентилятор через кожні 6 місяців і при необхідності відновлювати змащування зовнішніх оброблених місць.
Гарантії заводу-виробника:
Гарантійний термін експлуатації вентиляторів осьових 12 місяців з дня введення вентиляторів в експлуатацію, але не більше 5000 год. загальної тривалості роботи.
Підприємство-виробник зобов'язується протягом гарантійного терміну безкоштовно усувати несправності вентилятора за умови дотримання споживачем правил транспортування, зберігання, монтажу та експлуатації. Для усунення несправностей вентилятора покупець зобов'язаний доставити його на територію заводу-виробника за свій рахунок.
Гарантії підприємства-виробника не поширюються на вентилятори при порушенні споживачем (замовником) правил їх перевезення та зберігання.
Початок гарантійного терміну обчислюється з дня пуску вентилятора в експлуатацію, але не пізніше 3 місяців з моменту отримання його замовником.
Відомості про рекламації осьового вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300)
Рекламаційний акт повинен бути складений компетентною комісією представника покупця. В акті необхідно вказати:
а) найменування організації - власника виробу, повну поштову та залізничну адреси;
б) час і місце складання акта;
в) прізвища осіб, що становлять акт, і їх посада;
г) час одержання виробу і його заводський номер;
д) час введення виробу в експлуатацію;
е) умови експлуатації (пропрацьована виробом кількість годин, характер виконаної роботи до виявлення дефекту);
ж) кількість і найменування дефектних деталей;
з) докладний опис недоліків, по можливості із зазначенням причин, що викликали недоліки, і обставин, при яких вони виявлені;
і) висновок комісії, котра склала акт про причини несправностей;
ї) за запитом заводу-виробника, рекламаційний акт повинен супроводжуватися деталізованим фото вентилятора в цілому або його окремих вузлів.
Акт про виявлені візуально дефекти повинен бути складений не пізніше 10 днів після одержання виробу.
Акт про приховані дефекти виробу, не виявлені під час прийому на заводі, має бути складений у п'ятиденний строк з моменту виявлення дефекту і направлений підприємству-виробнику. Одночасно з актом необхідно направити дефектні деталі, на яких фарбою слід нанести заводський номер виробу або прикріпити бирку з тим же номером.
Дефектні великогабаритні складові частини металоконструкцій на завод не відправляються, а складається докладний опис дефекту, по можливості, забезпечується фотографією дефектного місця.
Акти, складені з порушенням зазначених вище умов, завод-виробник до розгляду не приймає.
Завод не несе відповідальності за пошкодження в результаті неправильного монтажу, обслуговування при експлуатації і зберігання виробу.
Під час гарантійного терміну в разі виявлення дефектів представник заводу за викликом організації, експлуатуючої виріб, може виїхати на місце. Якщо дефект стався не з вини заводу, організація, яка викликала представника заводу приймає на себе витрати, пов'язані з викликом.
