Циклоны ЦМС-27
![]() |
Циклоны ЦМС-27Предназначенные для работы в сфере теплоэнергетики, циклоны ЦМС-27 широко используются для очистки дымовых газов от твердых частиц пыли. Главным образом данные установки монтируются в котельных помещениях, как на крупных предприятиях, так и на предприятиях местного масштаба. Функционируют данные установки за счет системы естественной тяги. |
Цены на Циклоны ЦМС-27
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление, Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
ЦМС-27-1000 | id23737 | 12717-15543 | 4610 | 1000 | 525 | 817 | Договорная |
ЦМС-27-1200 | id23738 | 18312-22382 | 5532 | 1200 | 756 | 817 | Договорная |
ЦМС-27-1400 | id23739 | 24925-30464 | 6454 | 1400 | 1029 | 817 | Договорная |
ЦМС-27-1600 | id23740 | 32556-39790 | 7376 | 1600 | 1344 | 817 | Договорная |
ЦМС-27-1800 | id23741 | 41230-50359 | 8298 | 1800 | 1701 | 817 | Договорная |
ЦМС-27-2000 | id23742 | 50868-62172 | 9220 | 2000 | 2125 | 817 | Договорная |
ЦМС-27-300 | id23516 | 1145-1399 | 1383 | 300 | 57 | 817 | Договорная |
ЦМС-27-400 | id23731 | 2035-2487 | 1844 | 400 | 84 | 817 | Договорная |
ЦМС-27-500 | id23732 | 3179-3886 | 2305 | 500 | 131 | 817 | Договорная |
ЦМС-27-600 | id23733 | 4579-5595 | 2766 | 600 | 189 | 817 | Договорная |
ЦМС-27-700 | id23734 | 6231-7616 | 3227 | 700 | 257 | 817 | Договорная |
ЦМС-27-800 | id23735 | 8139-9948 | 3688 | 800 | 336 | 817 | Договорная |
ЦМС-27-900 | id23736 | 10301-12590 | 4149 | 900 | 425 | 817 | Договорная |

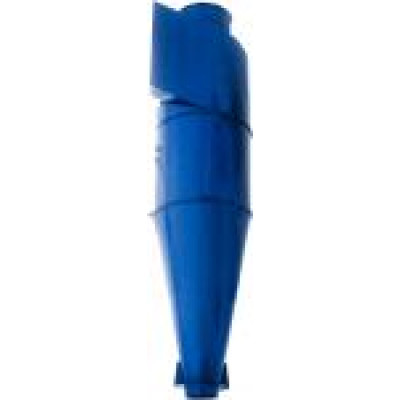

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны ЦМС-27
Область использования агрегата типа циклон – вентиляционные системы. Особую позицию среди цилиндрических циклонов НИИОГаз заняли циклоны класса ЦМС-27. Эти агрегаты разработаны для очистки дымовых газов от твердых пылевых включений, главным образом, в области теплоэнергетики в целях недопущения попадания загрязнений в атмосферу.
Маркировка
«ЦМС-27- 600», где:
- «Ц» - циклон;
- «М» - модернизированный;
- «С» - спиральный;
- «27» – наклон входящего потока запыленных дымовых газов,°;
- «600» - диаметр полости цилиндра, мм.
Конструктивные достоинства
Стандартные циклоны класса ЦМС-27 изготавливают с левосторонним, правосторонним вращениями газового потока из нержавеющей стали. По требованию заказчика циклон может быть выполнен из листов других металлов с указанием конкретной толщины. Левостороннее исполнение – закручивание смеси по направлению движения стрелки часового механизма, правостороннее – против. Выходная камера отсутствует, бункер выполнен в виде цилиндра. Циклоны класса ЦМС-27 изготавливают лишь в одиночном исполнении. Содержание пылевых включений в очищаемом газе должно быть 5÷10 г/м3.
Производительность в моделях циклонов ЦМС-27 варьируется от 1145 до 62172 м3/ч, диаметр цилиндрической части - от 300 до 2000 миллиметров при рабочем давлении 817 Па. Оптимальная скорость внутри циклона - 5 м/c, коэффициент гидравлического сопротивления равен 45. Превышение температуры 400°С у проходящего через стандартный циклон класса ЦМС-27 газового потока не допустимо. Если же рабочая газовая смесь имеет превышение допуска по температуре, то циклон выполняется из специальных материалов. В этом случае необходима футеровка цилиндрической и конической полостей циклона термостойким материалом, изготовление выхлопной трубы из жаростойкой стали.
Принцип работы
Поток запыленных дымовых газов через входной патрубок попадает внутрь корпуса циклона, где благодаря его специфической форме закручивается. Вследствие воздействия сил центробежного характера пылевые включения устремляются к стенкам агрегата, отталкиваются от них, оседают в цилиндрическом отделе циклона.
Преимущества
- универсальность;
- надежность;
- высокая эффективность очищения дымовых газов 75÷85% (при размерах частиц, характерных для котельных агрегатов, работающих на естественной тяге);
- долговечность.
Область применения
Это оборудование эксплуатируется в небольших котельных, промышленных установках, функционирующих на естественной тяге дымовой трубы.
Особенности эксплуатации
Превышение температуры 400°С у проходящего через стандартный циклон класса ЦМС-27 газового потока не допустимо. При монтаже циклона, его обслуживании первостепенное внимание необходимо уделить герметизации системы воздуховодов во избежание получения ожоговых травм у работающего персонала. Недопустимо превышение +45°С у изоляционной поверхности. Периодический осмотр системы пылеуловителей – залог отлаженной эффективной работы циклона.
