Циклоны ЦН-24
![]() |
Циклоны ЦН-24Циклоны ЦН-24 предназначены для транспортировки разнохарактерных сыпучих материалов. Также используются для транспортировки летучей золы. Прямое назначение данной техники – это очистка смесей газо-воздушного характера во время транспортировки. Данные агрегаты широко используют в различных областях промышленного производства, для очистки воздуха от абразивной пыли, в сфере сельского хозяйства и в производстве пищевых продуктов. |
Цены на Циклоны ЦН-24
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление, Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
ЦН-24-1000 | id23424 | 12700 | 4260 | 1000 | 525 | 500 | Договорная |
ЦН-24-1200 | id23425 | 18300 | 5112 | 1200 | 756 | 500 | Договорная |
ЦН-24-1400 | id23426 | 25000 | 5964 | 1400 | 1029 | 500 | Договорная |
ЦН-24-1600 | id23427 | 32600 | 6816 | 1600 | 1344 | 500 | Договорная |
ЦН-24-1800 | id23428 | 41200 | 7668 | 1800 | 1701 | 500 | Договорная |
ЦН-24-2000 | id23429 | 50200 | 8620 | 2000 | 2125 | 500 | Договорная |
ЦН-24-2400 | id23430 | 73200 | 10224 | 2400 | 3024 | 500 | Договорная |
ЦН-24-3000 | id23431 | 114400 | 12780 | 3000 | 4725 | 500 | Договорная |
ЦН-24-400 | id23257 | 2000 | 1704 | 400 | 84 | 500 | Договорная |
ЦН-24-500 | id23417 | 3200 | 2130 | 500 | 131 | 500 | Договорная |
ЦН-24-600 | id23420 | 4600 | 2556 | 600 | 189 | 500 | Договорная |
ЦН-24-700 | id23421 | 6200 | 2982 | 700 | 257 | 500 | Договорная |
ЦН-24-800 | id23422 | 8100 | 3408 | 800 | 336 | 500 | Договорная |
ЦН-24-900 | id23423 | 10300 | 3834 | 900 | 425 | 500 | Договорная |

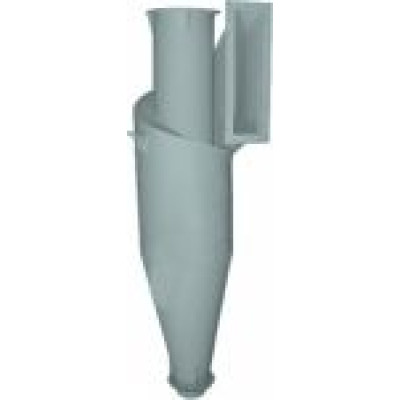

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны ЦН-24
Циклон класса ЦН-24 – агрегат специфической конструкции, разработанный для эффективного удаления сухой пыли из воздушно-пылевой либо газопылевой смесей. Отличительная черта циклонов этого класса - высокая пропускная способность вкупе со сравнительно низким уровнем фильтрации.
Назначение
Класс ЦН-24 используют в аспирационных системах, главным образом, на стадии предварительной грубой - первой ступени очистки газообразной фазы - либо же тогда, когда нет необходимости в высококачественном процессе очистки воздуха - на предприятиях химической и металлургической промышленности, производства стройматериалов, в деревообработке. Также класс ЦН-24 применяют и для перемещения летучих и пылеобразующих материалов. Чтобы функционирование циклона ЦН-24 было эффективным в рамках этого класса, в рабочей среде должна полностью отсутствовать волокнистая, а также способная к слипанию пыль. Циклон ЦН-24 категорически запрещено использовать в условиях повышенной влажности, вероятности появления конденсата, взрывоопасной среды.
Циклоны класса ЦН-24 применяют на участках промышленного сельскохозяйственного назначения, где установлено оборудование:
- помольное;
- дробильное;
- транспортирующее сыпучие сухие пылеобразующие материалы.
Маркировочное обозначение
Циклон ЦН - 24 – 1400
- «ЦН» - циклон проекта НИИОгаза;
- «24» - значение наклона входного патрубка к оси горизонта, градус;
- «400» - типоразмер – диаметр цилиндрического отдела корпуса, мм;
Конструктивные особенности и сырье
Простая, но в то же время глубоко продуманная конструкция циклонов класса ЦН-24 гарантирует надежность, долговременную работу аппаратов с неизменно высокой производительностью, благодаря чему эти устройства достаточно распространены. Сегодня существует несколько модификаций циклонов класса ЦН-24, главными различиями которых между собой являются пропускная способность, а также габариты.
Стальной корпус агрегата имеет два отделения: цилиндр и конус. К первому подсоединены входной патрубок, наклоненный к горизонтали на 24 градуса, винтовая крышка. Внутренний диаметр (D) этого отделения изготавливается в вариациях 400 - 3000 миллиметров, что задает типоразмер агрегата. Высота циклона находится в связке с типоразмером, ее величина равна 4,26*D. Рабочее давление в системе 5 000 Па.
Востребована модификация циклона класса ЦН-24, имеющая камеру обеспыленного воздуха типа «улитка». Изменение направленности входного патрубка связано с направлением вращения загрязненного потока. Популярны агрегаты в правом исполнении – вращение рабочей среды в горизонтальной проекции в направление часовой стрелки. Иногда необходимо применять аппаратуру с левосторонним вращением - против хода часовой стрелки.
В случае появления пыли абразивного характера в результате технологического производственного процесса, рекомендуется к нижней части корпуса приваривать добавочные стальные листы. Дополнительное приспособление избавит агрегат от преждевременного износа конической части под влиянием абразивных частиц, поспособствует стабильной эффективности агрегата.
Принципиальные штрихи в работе циклона класса ЦН-24
Конструкция циклона класса ЦН-24 позволяет его монтировать как на нагнетающей, так и на всасывающей стороне вентилятора. Поток воздушно-пылевой либо газопылевой смеси поступает в первый патрубок с определенной скоростью, полученной от направляющего вентилятора. Форма винтовой крышки и угол наклона патрубка задают конкретное вращение поступившего потока, в результате чего возникают центробежные силы, неодинаково влияющие на частицы с разной инерционностью. Последние с диаметром более двадцати микрон, теряя от ударов о корпус скорость, оседают на его стенках, после чего спускаются по конусу в бункер. Газ отводится вверх по выхлопной трубе. Рекомендуемая скорость пылезагрязненного потока - 4, 5 м/с при температуре, не превышающей 400°С. При этих показателях обеспечивается эффективность очистки около 98 процентов при составе фракций размером 90 микрон, и до 90 процентов, если размер в районе 25 микрон. При монтаже циклона ЦН-24 вне здания за пылевым вентилятором - функционирование на нагнетание, необходима установка зонта для предотвращения попадания в систему осадков. При установке циклона ЦН-24 до вентиляторного устройства - работа на разряжение, нужна улитка - раскручиватель для снижения гидравлического сопротивления системы в общем и нагрузки на вентилятор конкретно.
У циклонов ЦН-24 эффективность очистки одинакова, не зависит от типоразмера, потому что соотношение диаметра, длин цилиндрических и конических отделов в этом классе постоянно. От разницы размеров зависит лишь производительность циклона. У заказчика есть возможность выбрать именно ту модификацию, которая оптимально разрешит стоящие перед ним задачи.
Комплектация циклона класса ЦН-24:
- Корпус – конус + цилиндр;
- винтовая крышка + входной патрубок;
- выхлоптруба;
- «улитка» - камера обеспыленного воздуха.
Надо помнить, что уровень фильтрации воздуха, обеспечиваемый устройствами этого класса, недостаточен для того, чтобы их использовали самостоятельно. Рекомендуется циклоны ЦН-24 эксплуатировать совместно с более эффективными пылеочистителями, применять в системе пневмотранспорта как разгрузитель.
Интернет-магазин Ventilator предлагает поставки различных исполнений циклонов класса ЦН-24 с тем намерением, чтобы заказчики всегда имели возможность подобрать аппаратуру, разрешающую поставленные перед ними задачи, в четком соответствии с условием достигнутой договоренности и поставленного срока. Сотрудники магазина помогут потребителям купить соответствующее всем предъявляемым требованиям оборудование по доступной цене, предоставят все необходимые консультации, как по монтажу, так и эксплуатации/обслуживанию циклонов класса ЦН-24.
