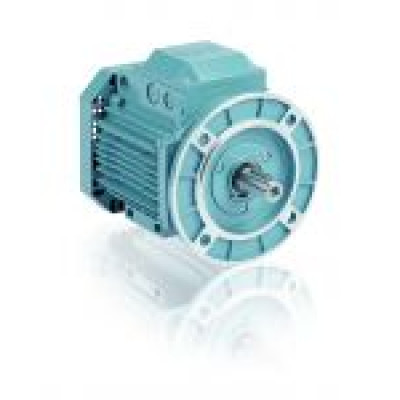

Электродвигатели серии M3AA, класс IE2
 | Низковольтные электродвигатели промышленного назначения серии М3ААЭлектродвигатели промышленного назначения ABB M3AA отличаются универсальностью, позволяющей быстро и удобно приспособить их для любых потребностей и особых требований заказчиков: производителей комплектного оборудования и промышленных предприятий. За счет особенностей конструкции двигатели промышленного назначения ABB M3AA потребляют меньше электроэнергии и требуют меньших эксплуатационных затрат, при этом работают надежно и позволяют избежать неплановых простоев. |
Типоразмер электродвигателя |
||||||
 |
А Тип электродвигателя B Типоразмер электродвигателя C Код изделия D Код способа монтажа E Код напряжения и частоты F Код версии |
|||||
Расшифровка кода изделия |
||||||
| Позиции 1 - 3 3GA = Асинхронный электродвигатель закрытого типа с алюминиевой станиной статора Позиция 4 Тип ротора A = Короткозамкнутый ротор Позиции 5 и 6 Типоразмер IEC |
Позиция 7 Пары полюсов 1 = 2 полюса 2 = 4 полюса 3 = 6 полюсов 4 = 8 полюсов 5 = 10 полюсов 6 = 12 полюсов 7 > 12 полюсов 8 = Двухскоростные электродвигатели 9 = Многоскоростные электродвигатели Позиции 8 - 10 Текущий номер в серии Позиция 11 - (дефис) |
Позиция 12 Способ монтажа A = Электродвигатель с монтажом на лапах B = Электродвигатель с монтажом на фланце. Большой фланец с проходными отверстиями. C = Электродвигатель с монтажом на фланце. Малый фланец с резьбовыми отверстиями. F = Электродвигатель с монтажом на лапах и фланце. Специальный фланец. H = Электродвигатель с монтажом на лапах и фланце. Большой фланец с проходными отверстиями. J = Электродвигатель с монтажом на лапах и фланце. Малый фланец с резьбовыми отверстиями. N = С монтажом на фланце (гл. кольцо фланца FF) P = Электродвигатель с монтажом на лапах и фланце (Гл. кольцо фланца FF). V = Электродвигатель с монтажом на фланце. Специальный фланец. Позиция 13 Напряжение и частота: См. таблицу ниже Позиция 14 Исполнение A,B,C... = Код версии с последующим кодом модификации См. таблицу ниже |
||||
| 06 = 63 07 = 71 08 = 80 09 = 90 10 = 100 11 = 112 13 = 132 |
16 = 160 18 = 180 20 = 200 22 = 225 25 = 250 28 = 280 |
|||||
Буквы кода в дополнение к коду изделия – односкоростные электродвигатели
| Типоразмер электродвигателя |
Буква кода для напряжения и частоты |
|||||||||
| Прямой пуск или по схеме Δ, а также пуск по схеме Y/Δ | ||||||||||
| S | D | H | E | F | T | U | X | |||
| 50 Гц | 60 Гц | 50 Гц | 60 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | ||
| 63–132 | 220–240 ВΔ | 250–280 ВΔ | 380–420 ВΔ | 440–480 ВΔ | 415 ВΔ | 500 ВΔ | 500 ВY | 660 ВΔ | 690 ВΔ | Другое номинальное напряжение, схема подключения или частота, 690 В максимум |
| 380–420 ВY | 440–480 ВY | 660–690 ВY | – | |||||||
| 160-180 | 220–240 ВΔ | – | 380–420 ВΔ | 440–480 ВΔ | 415 ВΔ | 500 ВΔ | 660 ВΔ | 690 ВΔ | ||
| 380–420 В Y | 440–480 В Y | 660–690 В Y | – | |||||||
| 200–280 | 220, 230 ВΔ | – | 380,400,415 В Δ | 440 ВΔ | 415 ВΔ | 500 ВΔ | 500 ВY | 660 ВΔ | 690 ВΔ | |
| 380, 400, 415 В Y | 440 В Y | 660, 690 В Y | – | |||||||
Коды модификаций электродвигателей промышленного назначения с алюминиевой станиной
| Код* | Модификация |
| Балансировка | |
| 417 | Вибрации согласно классу B (IEC 60034-14). |
| 423 | Балансировка без шпонки. |
| 424 | Балансировка с полной шпонкой. |
| Подшипники и смазка | |
| 036 | Транспортный фиксатор для подшипников. |
| 037 | Роликовый подшипник на приводном конце вала. |
| 039 | Морозостойкая смазка. |
| 040 | Холодостойкая смазка. |
| 041 | Подшипники с заменой смазки через ниппели для смазки. |
| 042 | С фиксацией у приводного конца вала. |
| 043 | Ниппели SPM. |
| 057 | Подшипники 2RS на обоих концах вала. |
| 047 | Монтаж на фланце IM 3601, фланец IEC, из IM 3001 (B14 от B5). |
| 058 | Радиально-упорный подшипник на приводном конце вала, действующая на вал сила направлена от подшипника. |
| 059 | Радиально-упорный подшипник на неприводном конце вала, действующая на валу сила направлена в сторону подшипника. |
| 188 | Подшипники серии 63. |
| 796 | Ниппели для смазки типа JIS B 1575 PT 1/8, тип А. |
| 797 | Ниппели SPM из нержавеющей стали. |
| 798 | Ниппели для смазки из нержавеющей стали. |
| Дополнительные стандартные исполнения | |
| 071 | Исполнение для градирни |
| 079 | Клетка ротора из сплава силумин. |
| 142 | Соединение "Manilla". |
| 178 | Болты из нержавеющей стали/кислотоупорные. |
| 209 | Нестандартные напряжение или частота, (специальная обмотка). |
| 217 | Чугунный щит на приводном конце вала (на электродвигателе с алюминиевой станиной). |
| 425 | Сердечники ротора и статора с защитой от коррозии. |
| Система охлаждения | |
| 053 | Металлический кожух вентилятора. |
| 068 | Металлический вентилятор из легкого сплава |
| 075 | Способ охлаждения IC 418 (без вентилятора). |
| 183 | Независимое охлаждение двигателя (вентилятор осевой, неправ. конец вала). |
| 189 | Независимое охлаждение двигателя, IP44, 400 В, 50 Гц (вентилятор осевой, неприв. конец вала). |
| 794 | Вентилятор с пониженным уровнем шума (от 4-полюсного двигателя). |
| Муфта | |
| 035 | Сборка поставляемой заказчиком полумуфты. |
| Документация | |
| 141 | Соответствующий габаритный чертеж. |
| Сливные отверстия | |
| 065 | Закрытые сливные отверстия. |
| Болт заземления | |
| 067 | Наружный болт заземления. |
| Окружающая среда с повышенной опасностью | |
| Нагревательные элементы | |
| 450 | Нагревательный элемент, 100-120 В. |
| 451 | Нагревательный элемент, 200-240 В. |
| Система изоляции | |
| 014 | Изоляция обмоток, класс Н. |
| 405 | Специальная изоляция обмоток для поставки с преобразователем частоты. |
| 406 | Обмотка для питания >690≤1000 В |
| Морские электродвигатели | |
| Способы монтажа | |
| 007 | Монтаж на фланце IM 3001, фланец IEC, из IM 1001 (B5 от B3). |
| 008 | Монтаж на лапах и фланце IM 2101, фланец IEC, из IM 1001 (B34 от B3). |
| 009 | Монтаж на лапах и фланце IM 2001, фланец IEC, из IM 1001 (B35 от B3). |
| 047 | Монтаж на фланце IM 3601, фланец IEC, из IM 3001 (B14 от B5). |
| 048 | Монтаж на фланце IM 3001, фланец IEC, из IM 3601 (B5 от B14). |
| 066 | Модификация для нестандартного монтажного положения. Указать IM xxxx. Использовать для всех способов монтажа, за исключением IM B3 (1001) и IM B5 (3001). |
| 116 | Специальный фланец. |
| 200 | Держатель кольца фланца. |
| 218 | Кольцо фланца FT 85. |
| 219 | Кольцо фланца FT 100. |
| 220 | Кольцо фланца FF 100. |
| 223 | Кольцо фланца FF 115. |
| 224 | Кольцо фланца FT 115. |
| 226 | Кольцо фланца FF 130. |
| 227 | Кольцо фланца FT 130. |
| 229 | Фланец FT 130. |
| 233 | Кольцо фланца FF 165. |
| 234 | Кольцо фланца FT 165. |
| 235 | Фланец FF 165. |
| 236 | Фланец FT 165. |
| 243 | Кольцо фланца FF 215. |
| 244 | Кольцо фланца FT 215. |
| 245 | Фланец FF 215. |
| 253 | Кольцо фланца FF 265. |
| 254 | Кольцо фланца FT 265. |
| 255 | Фланец FF 265. |
| 306 | Монтаж на лапах IM 1001, из IM 3601 (B3 от B14). |
| 307 | Монтаж на лапах и фланце IM 2101, фланец IEC, из IM 3601 (B34 от B14). |
| 308 | Монтаж на лапах и фланце IM 2001, фланец IEC, из IM 3601 (B35 от B14). |
| 309 | Монтаж на лапах IM 1001, из IM 3001 (B3 от B5). |
| 310 | Монтаж на лапах и фланце IM 2101, фланец IEC, из IM 3001 (B34 от B5). |
| 311 | Монтаж на лапах и фланце IM 2001, фланец IEC, из IM 3001 (B35 от B5). |
| 312 | Монтаж на лапах IM 1001, из IM 2101 (B3 от B34). |
| 315 | Монтаж на лапах и фланце IM 2001, фланец IEC, из IM 2101 (B35 от B34). |
| 316 | Монтаж на лапах IM 1001, из IM 2001 (B3 от B35). |
| 319 | Монтаж на лапах и фланце IM 2101, фланец IEC, из IM 2001 (B34 от B35). |
| Окраска | |
| 114 | Специальный цвет краски, стандартная шкала. |
| 179 | Специальные технические условия на краску. |
| Защита | |
| 005 | Металлический защитный кожух, двигатель установлен вертикально, валом вниз. |
| 072 | Радиальное уплотнение на приводном конце вала. |
| 073 | Уплотнение от утечек масла на приводном конце вала. |
| 158 | Степень защиты IP 65. |
| 211 | Защита от воздействия климатических факторов, IP xxW. |
| 403 | Степень защиты IP 56. |
| 404 | Степень защиты IP 56, без вентилятора и кожуха вентилятора. |
| 784 | Уплотнение Gamma на приводном конце вала. |
| Паспортные таблички и таблички с инструкциями | |
| 002 | Перештамповка напряжения, частоты и мощности, продолжительный режим работы. |
| 003 | Индивидуальный серийный номер. |
| 004 | Дополнительный текст на стандартной паспортной табличке (макс. 12 позиций на свободной текстовой строке). |
| 095 | Перештамповка мощности (установленные напряжение, частота), повторно-кратковременный режим. |
| 098 | Паспортная табличка из нержавеющей стали. |
| 135 | Установка дополнительной идентификационной таблички, нержавеющая сталь. |
| 138 | Установка дополнительной идентификационной таблички, алюминий. |
| 139 | Дополнительная идентификационная табличка, поставляемая отдельно. |
| 160 | Прикрепленная дополнительная паспортная табличка. |
| 161 | Дополнительная паспортная табличка, поставляемая отдельно. |
| 162 | Паспортная табличка, прикрепленная к статору. |
| 163 | Паспортная табличка преобразователя частоты. Паспортные данные в соответствии с предложением. |
| 198 | Паспортная табличка из алюминия. |
| Вал и ротор | |
| 069 | Два конца вала, согласно основному каталогу. |
| 070 | Один или два конца вала специальной конструкции, стандартный материал вала. |
| 131 | Двигатель поставляется с полушпонкой (шпонка не выступает за пределы диаметра вала). |
| 155 | Цилиндрический конец вала, приводной конец, без шпоночной канавки. |
| 156 | Цилиндрический конец вала, неприводной конец, без шпоночной канавки. |
| 165 | Конец вала с открытой шпоночной канавкой. |
| 410 | Вал из нержавеющей стали (стандартная или нестандартная конструкция). |
| Стандарты и нормативные документы | |
| 010 | Соответствие требованиям Сертификата безопасности CSA. |
| 011 | Соответствие нормам проверки энергоэффективности CSA (код 010 включен). |
| 029 | Соответствие требованиям Underwriters Laboratory (UL). |
| 154 | Соответствие требованиям указанной организации по классификации (сертификат). |
| 408 | Соответствие требованиям сертификации по классу энергоэффективности EPAct, CC031A. |
| 481 | Соответствие требованиям Nippon Kaiji Kyokai (NK), с сертификатом. |
| 483 | Соответствие требованиям китайских организаций по классификации (CCS) (Пекин), с сертификатом. |
| 499 | Соответствие требованиям Inspeccion de Buques. |
| 540 | Энергетический маркировочный знак Китая. |
| 778 | Сертификат соответствия ГОСТ (Россия) для экспортных/импортных товаров. |
| 779 | Сертификат соответствия SASO (Саудовская Аравия) для экспортных/импортных товаров. |
| Датчики температуры обмотки статора | |
| 121 | Биметаллические датчики температуры, размыкающего типа (НЗК), (3 шт. последовательно), 130°C, в обмотке статора. |
| 122 | Биметаллические датчики температуры, размыкающего типа (НЗК), (3 шт. последовательно), 150°C, в обмотке статора. |
| 123 | Биметаллические датчики температуры, размыкающего типа (НЗК), (3 шт. последовательно), 170°C, в обмотке статора. |
| 124 | Биметаллические датчики температуры, размыкающего типа (НЗК), (3 шт. последовательно), 140°C, в обмотке статора. |
| 125 | Биметаллические датчики температуры, размыкающего типа (НЗК), (2x3 последовательно), 150°C, в обмотке статора. |
| 127 | Биметаллические датчики температуры, размыкающего типа (НЗК), (3 шт. последовательно, 130°C, и 3 шт. последовательно, 150°C), в обмотке статора. |
| 321 | Биметаллические датчики температуры, замыкающего типа (НР), (3 шт. параллельно), 130 °С, в обмотке статора. |
| 322 | Биметаллические датчики температуры, замыкающего типа (НР), (3 шт. параллельно), 150 °С, в обмотке статора. |
| 323 | Биметаллические датчики температуры, замыкающего типа (НР), (3 шт. параллельно), 170°C, в обмотке статора. |
| 325 | Биметаллические датчики температуры, замыкающего типа (НР), (2x3 параллельно), 150°C, в обмотке статора. |
| 327 | Биметаллические датчики температуры, замыкающего типа (НР), (3 шт. параллельно, 130°C, и 3 шт. параллельно, 150°C), в обмотке статора. |
| 435 | Термисторы PTC (3 шт. последовательно), 130°C, в обмотке статора. |
| 436 | Термисторы PTC (3 шт. последовательно), 150°C, в обмотке статора. |
| 437 | Термисторы PTC (3 шт. последовательно), 170°C, в обмотке статора. |
| 439 | Термисторы PTC (2x3 последовательно), 150°C, в обмотке статора. |
| 440 | Термисторы PTC (3 шт. последовательно, 110°C, и 3 шт. последовательно, 130°C), в обмотке статора. |
| 441 | Термисторы PTC (3 шт. последовательно, 130°C, и 3 шт. последовательно, 150°C), в обмотке статора. |
| 442 | Термисторы PTC (3 шт. последовательно, 150°C, и 3 шт. последовательно, 170°C), в обмотке статора. |
| 445 | 2-проводной термометр сопротивления Рt-100 в обмотке статора, 1 на фазу. |
| 446 | 2-проводной термометр сопротивления Рt-100 в обмотке статора, 2 на фазу. |
| Соединительная коробка | |
| 015 | Электродвигатель, поставляемый с соединением Δ |
| 016 | 9 клемм в соединительной коробке. |
| 017 | Электродвигатель, поставляемый с соединением Y. |
| 018 | Соединение по схеме Δ в соединительной коробке (переключение со схемы Y), однофазное, Штейнметц. |
| 019 | Увеличенная по сравнению со стандартной соединительная коробка. |
| 021 | Соединительная коробка слева (если смотреть со стороны прив. конца вала). |
| 112 | Установка втычного контакта. |
| 136 | Подключение удлиненных кабелей, стандартная соединительная коробка. |
| 137 | Подключение удлиненных кабелей, низкая соединительная коробка, "Flying leads". |
| 187 | Кабельные сальники нестандартной конструкции. |
| 180 | Соединительная коробка справа (если смотреть со стороны прив. конца вала). |
| 230 | Стандартные металлические кабельные сальники. |
| 375 | Стандартный пластмассовый кабельный сальник. |
| 376 | Два стандартных пластмассовых кабельных сальника. |
| 418 | Отдельная соединительная коробка для дополнительного оборудования, стандартный материал. |
| 467 | Более низкая по сравнению со стандартной соединительная коробка и удлинительный кабель с резиновой изоляцией. Длина кабеля 2 м. |
| 730 | Подготовлено для кабельных сальников с нормальной трубной резьбой NPT. |
| 731 | Два стандартных металлических кабельных сальника. |
| Испытания | |
| 140 | Утвержденный протокол испытаний. |
| 145 | Протокол типового испытания электродвигателя из каталога, 400 В 50 Гц. |
| 146 | Типовое испытание с протоколом для электродвигателя из специальной партии поставки. |
| 147 | Типовое испытание с протоколом для электродвигателя из специальной партии поставки, с участием заказчика. |
| 148 | Протокол приемосдаточного испытания. |
| 149 | Испытание в соответствии с особыми техническими условиями на испытание. |
| 153 | Испытание по сокращенной программе для организации по классификации. |
| 221 | Типовое испытание и нагрузочное испытание в нескольких точках с протоколом для двигателя из специальной партии поставки. |
| 222 | Кривая крутящий момент/частота вращения, типовое испытание и нагрузочное испытание в нескольких точках с протоколом для двигателя из специальной партии поставки. |
| 760 | Проверка уровня вибрации. |
| 762 | Проверка уровня шума. |
| Частотно-регулируемый привод | |
| 470 | Подготовлено для энкодера с полым валом (аналогичный L&L). |
| 472 | Энкодер (L&L 861), 1024 импульса на оборот. |
| 473 | Энкодер (L&L 861), 2048 импульсов на оборот. |
| 474 | Двигатель с независимым охлаждением (вентилятор осевой, неприводной конец вала), подготовлен для установки энкодера с полым валом (аналогичного L&L). |
| 476 | Независимое охлаждение двигателя (вентилятор осевой, неприв. конец вала) и энкодер, 1024 импульса на оборот (L&L 861). |
| 477 | Независимое охлаждение двигателя (вентилятор осевой, неприв. конец вала) и энкодер, 2048 импульсов на оборот (L&L 861). |
| 572 | Энкодер (L&L 503), 1024 импульса на оборот. |
| 573 | Энкодер (L&L 503), 2048 импульсов на оборот. |
| 574 | Двигатель с независимым охлаждением (вентилятор осевой, неприводной конец вала), подготовлен для установки энкодера с полым валом (L&L 503). |
| 576 | Независимое охлаждение двигателя (вентилятор осевой, неприв. конец вала) и энкодер, 1024 импульса на оборот (L&L 503). |
| 577 | Независимое охлаждение двигателя (вентилятор осевой, неприв. конец вала) и энкодер, 2048 импульсов на оборот (L&L 503). |
| 580 | Независимое охлаждение двигателя, IP44, 400 В, 50 Гц (вентилятор осевой, неприв. конец вала) и энкодер, 1024 импульса на оборот (L&L 503). |
| 581 | Независимое охлаждение двигателя, IP44, 400 В, 50 Гц (вентилятор осевой, неприв. конец вала) и энкодер, 2048 импульсов на оборот (L&L 503). |
| 661 | Установлен энкодер , 1024 импульса на оборот, серия Hohner 59, 11–30 В |
| 662 | Установлен энкодер, 2048 импульсов на оборот, серия Hohner 59, 11–30 В. |
| 701 | Изолированный подшипник на неприводном конце вала. |
| 704 | Кабельный сальник, соответствующий требованиям ЭМС. |
| Пуск по схеме Y/Δ | |
| 117 | Клеммы для пуска по схеме Y/Δ на обеих скоростях (обмотки для двух скоростей). |
| 118 | Клеммы для пуска по схеме Y/Δ на высокой скорости (обмотки для двух скоростей). |
* Возможность реализации кода модификации или одновременного их применения для выбранного типоразмера электродвигателя уточняйте у менеджеров
|
IM2081 (комбинированный)
|
|
IM3081 (с фланцем)
|
|
|
|
|
|
|
|
|
|
Низковольтные электродвигатели промышленного назначения серии М3ААЭлектродвигатели промышленного назначения ABB M3AA отличаются универсальностью, позволяющей быстро и удобно приспособить их для любых потребностей и особых требований заказчиков: производителей комплектного оборудования и промышленных предприятий. За счет особенностей конструкции двигатели промышленного назначения ABB M3AA потребляют меньше электроэнергии и требуют меньших эксплуатационных затрат, при этом работают надежно и позволяют избежать неплановых простоев. |
