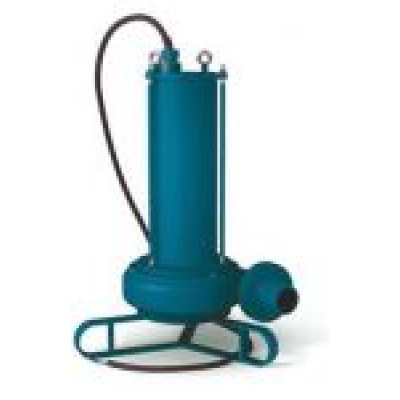

Насос ЦМК

Насосы класса ЦМК – погружные передвижные моноблочные агрегаты центробежного типа. Они предназначены для откачки производственных и фекальных бытовых сточных вод в небольших системах канализации при рН 6-8, имеющих температуру и плотность не более 45 °С и 1050 кг/м3 соответственно, содержащих не выше 1% по объему механические примеси абразивного (размер не выше пяти миллиметров) и обособленные частицы неабразивного характера (сгустки, комки размером не выше двадцати миллиметров).

Расшифровка обозначения маркировки насоса класса ЦМК

Пример - насос ЦМК 20-12, где:

• «Ц» - центробежный тип;
• «М» - моноблочный агрегат;
• «К» - канализационный агрегат;
• «20 » - величина подачи, м³/час;
• «12» - величина напора, м.

Конструктивные достоинства и принцип работы

Насосы класса ЦМК функционируют в состоянии вертикального погружения в перекачиваемую среду. Материалами деталей проточной части рассматриваемых насосов являются чугун, а также сталь (марка 20Х13Л). Привод насосов рассматриваемого класса осуществляется с помощью герметичных встроенных асинхронных электродвигателей, имеющих достаточную мощность для функционирования в рабочей зоне. Для усиления герметичности двигателя агрегаты ЦМК оборудованы разделительной камерой, заполненной маслом. На удлиненном валу двигателя установлено рабочее лопастное колесо одностороннего входа. При этом изоляция соответствует классу Е, а степень защиты - обозначению IP X8. Для отделения проточной части от масляной камеры, а также защиты от попадания воды существует система уплотнений манжетного и торцового типа. Принцип действия насосов класса ЦМК заключается в преобразовании механической энергии электрического мотора в энергию перемещения жидкой среды. Во избежание образования засоров корпус имеет расширенную проточную часть и расположенные внизу патрубки: всасывающий и напорный. Откачиваемые насосом жидкообразные массы устремляются в направлении напорного патрубка по кольцевому каналу, размещенному между статором двигателя и стенками корпуса.

Преимущества

• применение качественных конструктивных материалов;
• простота конструкции;
• надежность;
• длительный срок службы;
• простота эксплуатации;
• стабильность рабочих параметров благодаря оснащению насоса износостойким рабочим колесом.

Область применения

Насосы класса ЦМК востребованы в качестве транспортирующего средства для аварийного откачивания сточных вод из подвалов, канализационных колодцев, сборников и т. д. а также для функционирования в специальных колодцах, входящих в комплекс малых систем канализации. Насосы рассматриваемого класса не предназначены для перекачки жидкостей при наличии пожаро - и взрывоопасных условий.

Особенности эксплуатации

Климатическое исполнение насоса класса ЦМК - У (нормативы ГОСТа 15150-69).
