Циклоны ЦОК
![]() |
Циклоны ЦОКЦиклоны ЦОК имеют прямое назначение очищать воздух от сухой пыли, которая не слипается. Также данный агрегат очень эффективен в работе с пылью, которая содержит высокий процент абразивных материалов. Возможна работа по очистке воздуха от липкой пыли, но только в тех случаях, когда речь идет об очистке пыли, содержащейся в тальке или саже. Для других видов слипающейся пыли использовать циклоны типа ЦОК не рекомендуется. |
Цены на Циклоны ЦОК
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление, Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
ЦОК-1 | id21435 | 130-187 | 520 | 100 | 6,2 | 1150 | Договорная |
ЦОК-10 | id22665 | 5250-7500 | 3354 | 645 | 184,28 | 1150 | Договорная |
ЦОК-11 | id22666 | 6130-8740 | 3614 | 695 | 212,21 | 1150 | Договорная |
ЦОК-2 | id22652 | 290-415 | 780 | 150 | 12,82 | 1150 | Договорная |
ЦОК-3 | id22653 | 515-748 | 1040 | 200 | 20,38 | 1150 | Договорная |
ЦОК-4 | id22654 | 880-1170 | 1300 | 250 | 30,52 | 1150 | Договорная |
ЦОК-5 | id22655 | 1170-1670 | 1560 | 300 | 42,75 | 1150 | Договорная |
ЦОК-6 | id22656 | 1790-2500 | 1924 | 370 | 63,47 | 1150 | Договорная |
ЦОК-7 | id22657 | 2620-3760 | 2366 | 455 | 93,48 | 1150 | Договорная |
ЦОК-8 | id22661 | 3500-5000 | 2730 | 525 | 123,5 | 1150 | Договорная |
ЦОК-9 | id22664 | 4735-6250 | 3042 | 585 | 151,9 | 1150 | Договорная |
ЦОК-1 с бункером | id21436 | 130-187 | 1270 | 100 | 17,46 | 1150 | Договорная |
ЦОК-10 с бункером | id22693 | 5250-7500 | 5467 | 645 | 588,74 | 1150 | Договорная |
ЦОК-11 с бункером | id22696 | 6130-8740 | 5852 | 695 | 654,1 | 1150 | Договорная |
ЦОК-2 с бункером | id22670 | 290-415 | 1655 | 150 | 30,55 | 1150 | Договорная |
ЦОК-3 с бункером | id22672 | 515-748 | 2040 | 200 | 45,7 | 1150 | Договорная |
ЦОК-4 с бункером | id22674 | 880-1170 | 2425 | 250 | 64,75 | 1150 | Договорная |
ЦОК-5 с бункером | id22675 | 1170-1670 | 2810 | 300 | 124,68 | 1150 | Договорная |
ЦОК-6 с бункером | id22677 | 1790-2500 | 3349 | 370 | 169,42 | 1150 | Договорная |
ЦОК-7 с бункером | id22683 | 2620-3760 | 4004 | 455 | 230,61 | 1150 | Договорная |
ЦОК-8 с бункером | id22687 | 3500-5000 | 4543 | 525 | 438,69 | 1150 | Договорная |
ЦОК-9 с бункером | id22689 | 4375-6250 | 5005 | 585 | 528,45 | 1150 | Договорная |
ЦОК-1 с выдвижным ящиком | id21437 | 130-187 | 1020 | 100 | 20,37 | 1150 | Договорная |
ЦОК-10 с выдвижным ящиком | id22725 | 5250-7500 | 3854 | 645 | 351,94 | 1150 | Договорная |
ЦОК-11 с выдвижным ящиком | id22727 | 6130-8740 | 4114 | 695 | 401,62 | 1150 | Договорная |
ЦОК-2 с выдвижным ящиком | id22699 | 290-415 | 1280 | 150 | 35,39 | 1150 | Договорная |
ЦОК-3 с выдвижным ящиком | id22705 | 515-748 | 1540 | 200 | 54,19 | 1150 | Договорная |
ЦОК-4 с выдвижным ящиком | id22706 | 880-1170 | 1800 | 250 | 73,24 | 1150 | Договорная |
ЦОК-5 с выдвижным ящиком | id22720 | 1170-1670 | 2060 | 300 | 97,06 | 1150 | Договорная |
ЦОК-6 с выдвижным ящиком | id22721 | 1790-2500 | 2424 | 370 | 135,9 | 1150 | Договорная |
ЦОК-7 с выдвижным ящиком | id22722 | 2620-3760 | 2866 | 455 | 191,58 | 1150 | Договорная |
ЦОК-8 с выдвижным ящиком | id22723 | 3500-5000 | 3230 | 525 | 244,84 | 1150 | Договорная |
ЦОК-9 с выдвижным ящиком | id22724 | 4375-6250 | 3542 | 585 | 296,14 | 1150 | Договорная |
Цены на Циклоны ЦОК
Наименование | Код товара | Цена, грн. с НДС |
---|---|---|
ЦОК-1 | id21435 | Договорная |
ЦОК-5 | id22655 | Договорная |
ЦОК-9 | id22664 | Договорная |
ЦОК-6 | id22656 | Договорная |
ЦОК-7 | id22657 | Договорная |
ЦОК-2 | id22652 | Договорная |
ЦОК-3 | id22653 | Договорная |
ЦОК-8 | id22661 | Договорная |
ЦОК-1 с бункером | id21436 | Договорная |
ЦОК-11 | id22666 | Договорная |
Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны ЦОК
Циклон или попросту пылеочиститель – специфическое устройство, необходимое для очищения либо запыленных газообразных фаз, либо загрязненных жидкостей от взвешенных примесей.
Циклон ЦОК – специфический класс пылеуловителей, в который входит довольно много конкретных моделей.
Пылеуловители класса ЦОК предназначены для обеспыливания вентиляционных выбросов загрязненного воздушного потока с повышенными абразивными характеристиками. Циклон наиболее эффективен при концентрации пыли во входящем потоке не выше 20 г/м3. В отличие от других классов циклоны ЦОК допускается применять для очистки воздушной среды с наличием слипающихся пылевых включений талька либо сажи. Если речь идет о других видах слипающейся пыли, то циклоны класса ЦОК использовать запрещено. Устройства этого класса востребованы на производствах, где производится механическая обработка разных металлов, например в механических цехах с обдирочно – заточным оборудованием, термических, литейных.
Разъяснение маркировки
Циклон ЦОК - 6, где:
- «ЦОК» - циклон с конусом обратного направления (обратный конус);
- «6» - порядковый номер соответствующего диаметра.
Процесс очистки воздуха
Загрязненный газовый поток на сравнительно большой скорости подается в агрегат, внутри циклона он движется уже по спирали. За счет появления центробежных сил инородные включения направляются к стенкам аппарата и, столкнувшись с ними, ссыпаются в накопительный бункер.
Конструктивное исполнение

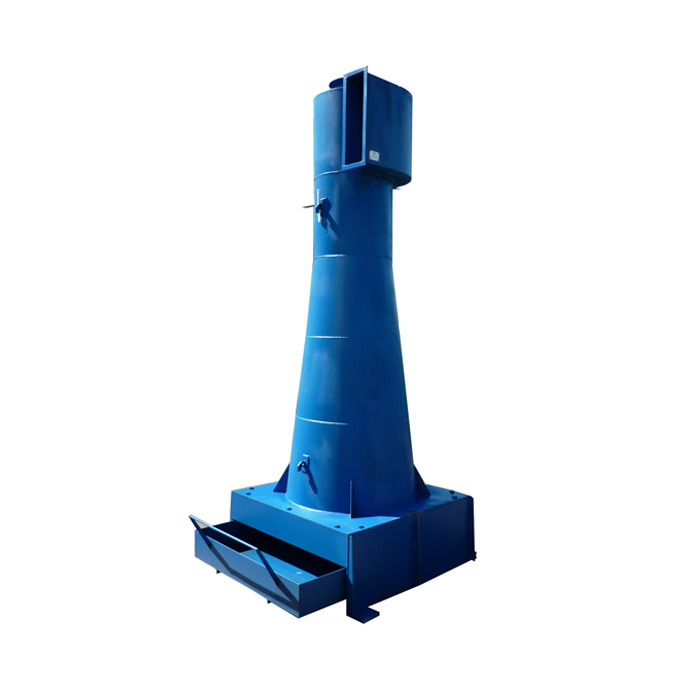

Циклоны класса ЦОК стандартно выполняются из углеродистой стали. Аппараты ЦОК выпускаются одиннадцати диаметров от 100 до 695 миллиметров. Циклон класса ЦОК состоит из цилиндрического отдела корпуса с «улиткой» - завихрителем, расширяющегося к низу конического его отдела и пылесборника. Накопитель отходов может быть выполнен в виде выдвижного ящика либо бункера. Последний изготавливается двух видов. В первом бункер имеет коническую форму с выгрузкой снизу, во втором - днище его выполнено под углом к горизонтали при выгрузке сбоку. Освобождение бункера необходимо проводить регулярно, причем уровень уловленной пыли должен быть строго определенным, иначе бункер просто забьется. Это приведет к снижению суммарной производительности, ухудшению качества очистки, сокращению эксплуатационного срока аппарата. Для улучшения эффективности пылеотделения и предупреждения от технологически непредусмотренного взмучивания и уноса пылевых загрязнений из бункера в нижней части пылеуловителя установлен внутренний конус. Из-за наличия этой конструктивной особенности циклоны этого класса и называют циклонами с конусом обратного направления. Наклон этого элемента зависит от характеристик перерабатываемого материала. В случае проведения работ с типичными сухими инородными включениями внутренний конус обычно устанавливают под наклоном в 45 градусов к горизонтали, если же это сажа либо тальк – 60.
Эти агрегаты также можно изготавливать и с правонаправленным вращением потока, и с левосторонним. Они изготавливаются как в одиночном исполнении, так и в комплекте из нескольких – от 2 до 10 экземпляров в группе. Результативность работы батарейного комплекса гораздо выше одного аппарата. В случае достаточно большой концентрации абразивных материалов агрегат необходимо использовать с утолщенными до трех миллиметров стенками. Это обстоятельство позволит применить аппаратуру и в самых экстремальных условиях. Максимум допустимой запыленности не должен превышать 1000 г/м3, а температура очищаемой газовой среды при этом должна быть ниже 150°С. Циклоны класса ЦОК производятся в соответствие с ГОСТ 15150-69: климатическое исполнение УХЛ, категория размещения - 1,2,3 и 4.
Особенности эксплуатации
Эффективность очистки циклона класса ЦОК напрямую зависит от свойств пыли, ее дисперсности, ну и, конечно же, от типоразмера циклона. Повысить этот показатель можно, добившись согласования между: площадью зонта и диаметром воздуховода, непосредственно соединяющего его с циклоном, общей высотой системы, мощностью и давлением, создаваемым вентиляторным устройством. Во избежание быстрого износа последнего при функционировании с абразивной пылью циклоны разумно устанавливать на всасывающем участке перед вентилятором. В данном случае для снижения гидравлического сопротивления аппарата на выхлопном патрубке нужно устанавливать «улитку». Для продления срока эксплуатации циклона, работающего с потоком воздуха, содержащим абразивные пыли, завихритель изготавливается, как правило, из низколегированных сталей. Оптимальная скорость входа загрязненного воздуха в завихритель должна равняться 16 м/сек.
