Циклоны ЦВП
![]() |
Циклоны ЦВПЦиклоны ЦВП с водяной пленкой предназначены для очистки запыленного воздуха, удаляемого вентиляционными установками и рекомендуются для любых видов нецементирующейся пыли, в том числе образующей при обработке и транспортировки: песка, глины, угля, известняка, абразивов и различных руд, а также влажной, липкой и содержащей волокнистые включения. |
Цены на Циклоны ЦВП
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление (макс.), Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
ЦВП-10 | id28622 | 12500-20000 | 7044 | 1000 | 570 | 9000 | Договорная |
ЦВП-3 | id28616 | 1250-2000 | 2434 | 315 | 64 | 9000 | Договорная |
ЦВП-4 | id28618 | 2000-3200 | 3014 | 400 | 107 | 9000 | Договорная |
ЦВП-5 | id28619 | 3100-5000 | 3684 | 500 | 161 | 9000 | Договорная |
ЦВП-6 | id28620 | 4900-7800 | 4554 | 630 | 237 | 9000 | Договорная |
ЦВП-8 | id28621 | 7700-13000 | 5699 | 800 | 370 | 9000 | Договорная |

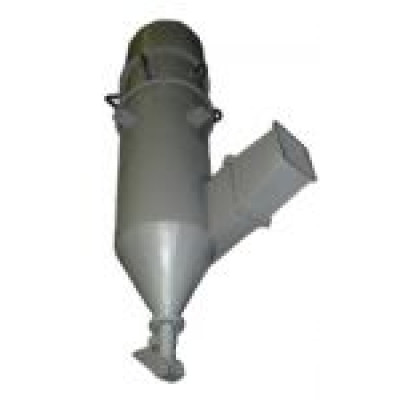

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны ЦВП
Циклоны класса ЦВП – циклоны с созданием водяной пленки, разработанные для очищения засоренного воздуха. Благодаря высокой эффективности улавливания пыли, эти агрегаты могут служить единственной ступенью системы очистки. Циклон класса ЦВП эффективно справляется с улавливанием таких мелкодисперсных загрязнений: песок, глина, сажа, угольная, древесная, сахарная, абразивная, волокнистая, липкая пыли.
Маркировка циклона класса ЦВП
Пример обозначения - «ЦВП» - 6», где:
- «Ц» - циклон;
- «ВП» - водяная пленка;
- «6» - номер, соответствующий внутреннему диаметру цилиндра - 630 миллиметров.
Конструктивные достоинства
Циклон класса ЦВП - это корпус с подводящим воздух патрубком и отводящей его улиткой. Последний элемент наверху подсоединен к корпусному фланцу, он может быть размещен относительно воздухоподводящего патрубка в любых направлениях. В циклоны с водяной пленкой непрерывно подается вода (давление подачи 19 ÷ 24 кПа), при помощи которой фильтруется воздух. Для визуального контроля работы сопла (верхнее днище улитки) предусмотрен люк со стеклянной крышкой - смотровое окно. Снизу к прямоугольному фланцу циклона присоединен отводной конус (шламоотвод), образующий при наполнении его шламом гидравлический затвор. Входной/выходной патрубки посредством фланцев подсоединяются к воздуховоду. В подводящем воздух патрубке для удаления скоплений шлама предусмотрено смывное устройство.
В стандартном исполнении циклоны класса ЦВП выполняются из черного металла. По желанию заказчика под заказ возможно производство этих агрегатов из прочих металлов, а также с увеличенной скоростью прохождения. Между конструкциями стандартного исполнения и исполнения с повышенной скоростью есть различие. Во втором варианте во входном патрубке дополнительно вварена перегородка, уменьшающая в два раза размер входного отверстия для осуществления более высокого уровня очистки воздуха. При этом повышается аэродинамическое сопротивление агрегата. Существуют типы исполнения, исходя из направления подачи воздушного потока: правое, левое.
Производительность в моделях циклонов класса ЦВП варьируется от 1250 до 20000 м3/ч, диаметр цилиндрической части – 315 ÷ 1000 миллиметров при максимуме рабочего давления 9000 Па.
Принцип работы
Воздух в циклон класса ЦВП поступает через входной патрубок, благодаря ему закручивается под определенным углом по спирали. Принцип действия агрегата заключается в воздействии появляющихся центробежных сил, направляющих инородные частички к стенкам агрегата, как и у основной части пылеуловителей. Одновременно стенки внутри агрегата смачиваются водой из сопел. Последние объединены водораспределительным кольцом, расположены по линии верхней окружности циклона. Выстилающая внутреннюю поверхность циклона водяная пленка улавливает пыль. Удаление скоплений пыли осуществляется посредством смывного устройства. Освобожденный от взвешенных частичек воздух выходит сверху через улитку. С помощью спецотвода в форме конуса из нижней части корпуса удаляются твердые частицы.
Преимущества:
- высокая производительность одиночного циклона (единственная ступень очистки);
- улавливание разно размерной пыли;
- высокая степень очищения.
Область применения Область использования циклонов класса ЦВН практически не ограничена. Циклон с водяной оболочкой класса ЦВП нашел свое применение там, где нужна очистка запыленного воздуха с помощью вентиляционных установок. Рассматриваемый класс циклонов успешно справляется с нецементирующейся пылью любого рода, включая пыль, образующуюся при транспортировке и обработке угля, известняка, глины, разнообразных руд, песка, абразивов, а также пылью, имеющей волокнистую структуру, тенденцию к слипанию, обладающую повышенной влажностью.
Особенности эксплуатации
Начальная концентрация пыли при работе циклона как единственной ступени очищения должна быть до 10 г/м3. В случае превышения указанной величины, рекомендуется применять циклоны класса ЦВП как вторую ступень очистки (первая ступень - агрегат сухой очистки). Циклоны класса ЦВП, как правило, устанавливают в помещениях с температурой, не превышающей 20°С. В случае использования циклона для очищения горячего воздуха вне помещения, нужно предпринять ряд мер, призванных предупредить замерзание воды в смывном устройстве, бочке, водоподводящей системе, коллекторе, шламовом конусе. Для исправного функционирования агрегата следует поддерживать перед соплами одинаковый напор воды - 0, 2 ÷ 0, 25 кгс/см2.
