Циклоны УЦ-38
 |
Циклоны УЦ-38Циклоны УЦ-38 являются мощными агрегатами, прямое назначение которых – это очистка воздуха на предприятиях по деревообработке, в отраслях пищевой промышленности и в сельскохозяйственной сфере. За счет того, что данное оборудование способно эффективно справляться с пылью самых мелких фракций, его часто используют для очистки воздуха от мучной пыли и на предприятиях, сфера деятельности которых связана с обработкой пыли в процессе производства. |
Цены на Циклоны УЦ-38
| Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление, Па | Цена, грн. с НДС |
|---|---|---|---|---|---|---|---|
| УЦ-38-250 | id23258 | 140-180 | 825 | 250 | 13 | 500 | Договорная |
| УЦ-38-300 | id23432 | 200-250 | 980 | 300 | 17 | 500 | Договорная |
| УЦ-38-350 | id23433 | 280-350 | 1135 | 350 | 22 | 500 | Договорная |
| УЦ-38-400 | id23434 | 360-450 | 1290 | 400 | 28 | 500 | Договорная |
| УЦ-38-450 | id23435 | 460-570 | 1445 | 450 | 35 | 500 | Договорная |
| УЦ-38-500 | id23436 | 570-710 | 1600 | 500 | 41 | 500 | Договорная |
| УЦ-38-550 | id23440 | 680-860 | 1755 | 550 | 49 | 500 | Договорная |
| УЦ-38-600 | id23441 | 810-1020 | 1910 | 600 | 56 | 500 | Договорная |
| УЦ-38-650 | id23442 | 960-1200 | 2065 | 650 | 66 | 500 | Договорная |
| УЦ-38-700 | id23444 | 1110-1390 | 2220 | 700 | 76 | 500 | Договорная |
| УЦ-38-750 | id23445 | 1270-1590 | 2375 | 750 | 90 | 500 | Договорная |
| УЦ-38-800 | id23446 | 1450-1810 | 2530 | 800 | 105 | 500 | Договорная |
| УЦ-38-850 | id23447 | 1630-2040 | 2685 | 850 | 125 | 500 | Договорная |
|
|
|
|
|
|
|
|

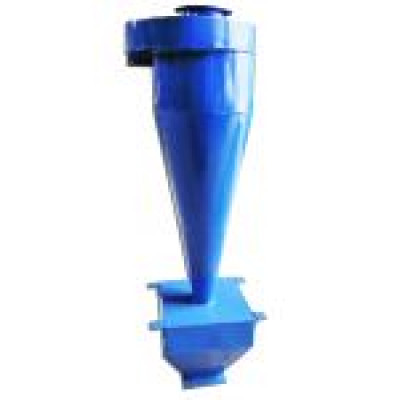

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны УЦ-38
Циклоны класса УЦ-38 разработаны для улавливания мелкодисперсных твердых включений в аспирационных установках и системах пневмотранспорта в целях недопущения загрязнения окружающей среды отходами производства.
Маркировка
«УЦ-38 - 450», где:
- «У» - универсальность;
- «Ц» - агрегат - циклон;
- «38» - наклон входящего потока запыленных дымовых газов,°;
- «450» - диаметр полости цилиндра, мм.
Конструктивные достоинства
Циклоны класса УЦ-38 выполняют из углеродистой и нержавеющей сталей, для удобства размещения по месту - правого и левого исполнений. В первом случае поток вращается в циклоне по движению стрелок часового механизма при наблюдении с места расположения выхлопного патрубка, во втором – против перемещения стрелок часов. На трубе выхлопа монтируется «улитка» либо «зонт» в зависимости от расположения вентилятора. Циклон функционирует под разряжением – устанавливается «улитка», под давлением – «зонт».
Производительность в моделях циклонов класса УЦ-38 варьируется от 140 до 2040 м3/ч, диаметр цилиндрической части - 250 ÷850 миллиметров, рабочее давлении постоянно - 5000 Па. Принцип работы Отделение мелкого мусора от загрязненного воздуха, поступившего в циклон через боковой патрубок, происходит благодаря вращательно-нисходящему передвижению воздушного потока. Пылевая засоренность отбрасывается к стенкам центробежной силой, ссыпается по винтообразной траектории через конический отдел циклона в пылеприемный бункер. Наружу очищенный поток воздуха устремляется через верхнее отверстие циклона.
Преимущества
- эффективность очищения воздуха от инородных твердых включений в групповом исполнении достигает 99÷99,5%, в одиночном – 98-÷99%;
- высокая производительность;
- надежность.
Область применения
Циклоны класса УЦ-38 востребованы в шелушильных и размольных цехах крупяных и мукомольных заводов. Данные агрегаты используют и на деревообрабатывающих предприятиях для фильтрации технологических выбросов от мелких опилок, стружки, неволокнистых и неслипающихся включений, шлифовальной пыли.
Особенности монтажа и эксплуатации
Циклоны класса УЦ-38 выполняются в климатическом исполнении УХЛ для умеренного, а также холодного макроклиматического района при использовании согласно ГОСТ 15150-69 - размещение по категориям 1, 2, 3, 4, в аспирационных системах производств категорий Б, В, Г, Д (взрывопожароопасность). Циклоны класса УЦ-38 монтируются и на всасывающей, и на нагнетательной сторонах вентилятора. Это задается проектными документами на строительство. Соответственно необходима установка «улитки» либо «зонта». В период эксплуатации следует освобождать бункер от накоплений пыли вовремя - по мере заполнения на 70÷80%.
При монтаже циклона, его обслуживании особое внимание уделяется качеству внутренних поверхностей, находящихся в контакте с очищенным воздухом, герметизации системы воздуховодов. Поверхность циклонов необходимо изолировать во избежание получения ожогов у работающего персонала. Температура изоляционной поверхности свыше +45°С недопустима.
