Насос КМ
![]() |

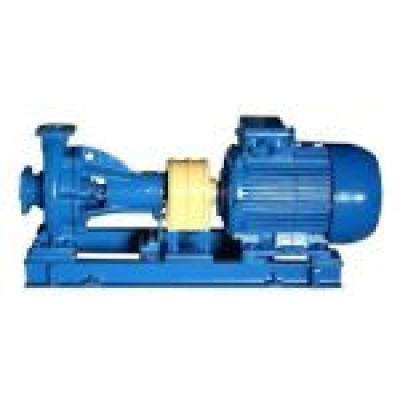

Насос КМ.Насос консольный моноблочный типа КМ - моноблочный насос с односторонним подводом жидкости к рабочему колесу закрытого типа. Насос консольный моноблочный имеет рабочее колесо, которое насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя. Моноблочный насос типа КМ имеет широкую область применения. |
Цены на Насос КМ
Насос | Код товара | Q (Подача), м3/ч | H (Напор), м | Мощность приводного электродвигателя, кВт | Частота вращения, об./мин | Цена, грн. с НДС |
---|---|---|---|---|---|---|
Насос консольный КМ 100-65-200 (30,0/3000) | id29873 | 100.0 | 50.0 | 30.0 | 3000 | Договорная |
Насос консольный КМ 100-80-160 (15,0/3000) | id29874 | 100.0 | 32.0 | 15.0 | 3000 | Договорная |
Насос консольный КМ 150-125-250 (18,5/1500) | id29875 | 200.0 | 20.0 | 18.5 | 1500 | Договорная |
Насос консольный КМ 50-32-125 (2,2/3000) | id29869 | 12.5 | 20.0 | 2.2 | 3000 | Договорная |
Насос консольный КМ 65-50-160 (5,5/3000) | id29870 | 25.0 | 32.0 | 5.5 | 3000 | Договорная |
Насос консольный КМ 80-50-200 (15,0/3000) | id29871 | 50.0 | 50.0 | 15.0 | 3000 | Договорная |
Насос консольный КМ 80-65-160 (7,5/3000) | id29872 | 50.0 | 32.0 | 7.5 | 3000 | Договорная |
Насосы типа КМ представляют собой центробежные, консольные, одноступенчатые насосы. Они предназначаются для перекачивания чистой воды и воды технического назначения, однако не морской, или другой жидкости, схожей с водой по характеристикам: плотности, химической активности, вязкости. К перекачиваемой жидкости предъявляются следующие требования: уровень рН должен составлять от 6 до 9 единиц, температура от 0 до 850С. Допускается содержание твердых включений концентрацией не более 0,1% и размером до 0,2 мм.
В принципе, насосы КМ имеют такие же характеристики, как и насосы модификации К, однако насосы КМ более компактны, легки и работают более тихо.
Конструкция насосов КМ
КМ расшифровывается как «консольный моноблочный», и представляет собой особую конструкцию центробежного насоса.
Насос КМ состоит из центробежного насоса и двигателя, на щите которого крепятся корпусные детали. Двигатель и насос соединяются между собой надежным болтовым соединением. Именно эта особенность конструкции (болтовое соединение) позволяет насосу быть компактным и легким: в отличие от насоса модификации К, который может быть вдвое тяжелее. Насос КМ оснащен закрытым рабочим колесом, которое крепится на удлиненном валу асинхронного электродвигателя.
Уплотнение вала бывает одинарным сальниковым или одинарным торцовым, в зависимости от модели.
Проточная часть изготавливается из серого чугуна.
Габаритный чертеж насоса КМ:
Насосы КМ могут применяться для подачи в диапазоне от 1,5 до 100 л/с и напора в диапазоне от 30 до 60 м (для насоса К90/85 Н = 85 м). Мощность электродвигателя для привода насоса может равняться от 0,5 до 40 кВт.
Насосы обозначают следующим образом, например, К20/30 означает: консольный насос типа К с подачей Q = 20 м3/час, напором Н=30 м. Как правило, все характеристики и значения принимают по умолчанию работу насоса по перекачиванию воды при средней температуре 20 °С.
Избыточное давление на входе в насос может достигать 3,5 кгс/см2. в случае, если насос оснащен сальниковым уплотнением, и до 6 кгс/см2 для насосов с торцевым уплотнением.
Варианты исполнения насосов КМ
Насосы модификации КМ могут выпускаться в различных вариантах исполнения, в зависимости от типа обрезки. Вариант обрезки, условно обозначаемый буквой «а», обеспечивает работу насоса в средней части поля Q-H. Варианты обрезки «б» и «в» гарантируют работу в нижней части поля Q-H. А обрезка «д» обеспечивает работу насоса даже с напором выше номинального.
Маркировка насосов КМ
Каждая модель насоса серии КМ имеет собственное условное обозначение, в котором зашифрованы все важнейшие характеристики этого насоса. Как читать такую маркировку? Рассмотрим пример с насосом КМ100-80-160 (а, б) – 5 – УХЛ 4.
КМ — означает тип насоса, в данном случае консольный моноблочный;
100 — диаметр всасывающего патрубка, он будет равен 100 мм;
80 — означает диаметр напорного патрубка, 80 мм;
160 —это номинальный диаметр рабочего колеса, который равен 160 мм;
«а», «б» — обточки рабочего колеса. Читайте выше о том, что означает каждый тип обточки (обрезки)
5 — здесь зашифрован тип уплотнения (5 – это одинарное торцевое уплотнение);
УХЛ — климатическое исполнение (данная модель подходит для районов с умеренным и холодным климатом);
4 — категория размещения при эксплуатации.
