Циклони СІОТ-М1
 |
Циклоны СІОТ-М1Циклони СІОТ-М1 застосовуються для середнього і грубого рівня очищення газоповітряних сумішей, які не містять абразивні і липкі домішки у високій концентрації. Циклони даної категорії призначені для очищення повітря від вапняного пилу. Головні галузі застосування циклонів СІОТ-М1 - ті, в яких потрібна суха очистка повітряних сумішей, які можуть виділятися при різних технологічних процесах: наприклад, при спалюванні палива, при агломерації, при сушінні і випалюванні і так далі. |
Ціни на Циклони СІОТ-М1
| Циклон | Код товару | Продуктивність, м3/год | Висота, мм | Діаметр, мм | Маса, кг | Робочий тиск, Па | Ціна, грн. з ПДВ |
|---|---|---|---|---|---|---|---|
| СІОТ-М1-1 | id23403 | 2250 | 2075 | 550 | 143 | 4800 | Договірна |
| СІОТ-М1-10 | id23778 | 26500 | 6334 | 1240 | 1310 | 4800 | Договірна |
| СІОТ-М1-2 | id23770 | 4500 | 2895 | 700 | 257 | 4800 | Договірна |
| СІОТ-М1-3 | id23771 | 6750 | 3479 | 800 | 370 | 4800 | Договірна |
| СІОТ-М1-4 | id23772 | 9000 | 3950 | 870 | 468 | 4800 | Договірна |
| СІОТ-М1-5 | id23773 | 11250 | 4302 | 940 | 578 | 4800 | Договірна |
| СІОТ-М1-6 | id23774 | 12750 | 4576 | 980 | 690 | 4800 | Договірна |
| СІОТ-М1-7 | id23775 | 15000 | 4906 | 1020 | 780 | 4800 | Договірна |
| СІОТ-М1-8 | id23776 | 18750 | 5423 | 1100 | 962 | 4800 | Договірна |
| СІОТ-М1-9 | id23777 | 22500 | 5944 | 1180 | 1145 | 4800 | Договірна |
|
|
|
|
|
|
|
|

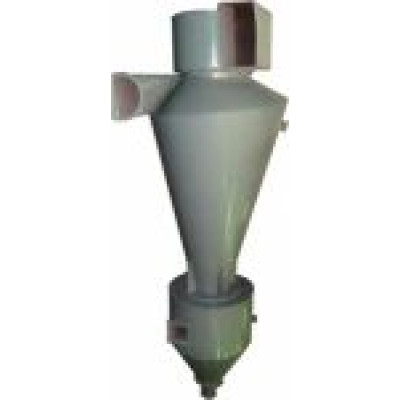

Габаритні розміри орієнтовні. Фото для ознайомлення.
У зв'язку з постійною модернізацією, для отримання точних даних звертайтесь до менеджерів.
Циклони СІОТ-М1
Циклони класу СІОТ-М1 застосовуються для грубого і середнього ступенів очищення газоповітряного робочого середовища від сукупності сторонніх включень, в якому вміст абразивної і липкої складової невелика. Циклон класу СІОТ-М - вдосконалена модифікація циклону класу СІОТ. Циклони класу СІОТ-М - агрегати з підвищеною ефективністю. У вдосконаленому класі СІОТ-М якість очищення повітря набагато вище, ця обставина призвела до розширення модельної лінії за рахунок трьох нових моделей з номерами діаметрів - 8, 9, 10 (типорозмір 1100, 1180, 1240 міліметрів відповідно). Циклони класу СІОТ-М1 мають і підвищену ефективність, і підвищену продуктивність.
Маркування циклону
Циклон «СІОТ-М1-1», де:
- «СІОТ» - коротка назва інституту-розробника агрегату: Свердловський інститут охорони праці;
- «М» - модернізована модель;
- «1» - модифікація конструкції;
- «1» - номер діаметра циклону.
Конструктивні переваги
Циклони класу СІОТ-М1, як правило, виготовляються з стійкого до корозійних впливів спеціального металу чорного кольору. За бажанням клієнта циклон може бути виконаний з іншого металу, включаючи придатний до умов вибухонебезпечного середовища. У модернізованих циклонах класу СІОТ-М1 бункер і корпус з'єднує вставка-закручувач. Велика частина забрудненого потоку надходить через верхню ділянку циклону, додаткова - через нижній. В результаті забезпечується істотне зниження – в два рази – аеродинамічного опору, продуктивність збільшується при цьому в півтора рази. Ці циклони виконуються в правому або лівому виконанні для зручності монтажу по місцю. Встановлюють їх тільки на всмоктуючій стороні по відношенню до вентилятора.
Продуктивність в десяти моделях циклонів СІОТ-М1 варіюється від 2250 до 26500 м3/год, діаметр циліндричної частини – від 550 до 1240 міліметрів, робочий тиск однаковий - 4800 Па. Рівень опору коливається в діапазоні 650÷1200 Па, швидкість входу повітряного потоку – 15-18 м/с. Бункер даного циклону може бути оснащений шиберним затвором або затвором іншої конструкції (мигалка). Ступінь очищення повітря – 83÷90%.
Переваги
Переваги циклонів класу СІОТ-М1 - підвищена ефективність укупі з підвищеною продуктивністю очищення повітря.
Галузь застосування
Циклони класу СІОТ-М1 широко затребувані для сухого очищення газоповітряних сумішей, що утворюються, наприклад, під час випалу, просушування, агломерації і т.д. Ці агрегати результативно функціонують в системах очищення аспіраційного повітря в металургії, в машинобудуванні, в нафтопереробній та хімічній галузях, в інших подібних напрямках.
Особливості експлуатації
Циклони класу СІОТ-М1 розміщують всередині і зовні приміщень, монтуючи на спеціальних ніжках (постаменті). Стандартні циклони класу СІОТ-М1 заборонено використовувати в роботі з вибухонебезпечними середовищами без спеціального дообладнання.
