Циклоны Ц
![]() |

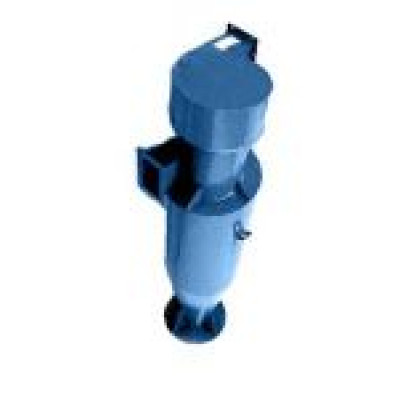

Циклон ЦЦиклоны-пылеуловители Гипродревпрома типа Ц предназначены для механического улавливания древесных отходов (стружки, опилок, пыли) в системе пневмотранспорта деревообрабатывающих предприятий. Эти циклоны-пылеуловители обладают высоким коэффициентом очистки воздуха. Для волокнистой и слипающейся пыли циклоны Ц применять не следует. |
Цены на Циклоны Ц
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление (макс.), Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
Ц-1050 | id18320 | 7950-9950 | 4815 | 1050 | 246 | 2500 | Договорная |
Ц-1150 | id18321 | 9500-14000 | 5255 | 1150 | 312,9 | 2500 | Договорная |
Ц-1235 | id18322 | 11000-13700 | 5655 | 1235 | 325,3 | 2500 | Договорная |
Ц-1320 | id18323 | 12550-15700 | 6045 | 1320 | 458,9 | 2500 | Договорная |
Ц-1400 | id18324 | 14000-20000 | 6395 | 1400 | 462,4 | 2500 | Договорная |
Ц-1500 | id18325 | 16000-20220 | 6855 | 1500 | 515,3 | 2500 | Договорная |
Ц-1600 | id18326 | 18400-23000 | 7335 | 1600 | 571,5 | 2500 | Договорная |
Ц-1700 | id18327 | 19550-25000 | 7794 | 1700 | 607 | 2500 | Договорная |
Ц-250 | id17811 | 500-700 | 1150 | 250 | 18,1 | 2500 | Договорная |
Ц-300 | id18308 | 700-1000 | 1380 | 300 | 26,3 | 2500 | Договорная |
Ц-375 | id18311 | 1000-1500 | 1720 | 375 | 36 | 2500 | Договорная |
Ц-450 | id18312 | 1500-2200 | 2035 | 450 | 53,6 | 2500 | Договорная |
Ц-550 | id18313 | 2200-3200 | 2505 | 550 | 71 | 2500 | Договорная |
Ц-600 | id18314 | 2600-3250 | 2455 | 600 | 78,7 | 2500 | Договорная |
Ц-675 | id18315 | 3200-4600 | 3055 | 675 | 101,1 | 2500 | Договорная |
Ц-730 | id18316 | 3850-4800 | 3345 | 730 | 106,1 | 2500 | Договорная |
Ц-800 | id18317 | 4600-6600 | 3650 | 800 | 159,5 | 2500 | Договорная |
Ц-870 | id18318 | 5450-6850 | 3980 | 870 | 184,5 | 2500 | Договорная |
Ц-950 | id18319 | 6600-9500 | 4335 | 950 | 207,5 | 2500 | Договорная |
Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны Ц
Агрегат циклон – очиститель загрязненных сред, повсеместно используемый в промышленности для очистки и различных газовых смесей, и жидкостей от взвешенных твердых примесей. Существуют два принципа очистки: инерционный, когда используется влияние центробежной силы, либо гравитационный, когда воздействует сила тяжести. Пылеочистители циклонного типа для получения очищенных от взвесей газов составляют весьма востребованную группу среди всех типов пылеулавливающих устройств, применяющуюся во всех отраслях промышленности.
Циклоны класса Ц - это воздухоочистительная аппаратура, используемая преимущественно на деревообрабатывающих производствах в системах пневмотранспорта с целью очистки воздушной среды в помещениях деревообработки от мелкой пылестружки. Однако этот тип циклонов совершенно не подойдет для чистки воздушной массы от стружки в виде мелких волокон, не говоря уже о слипающейся пыли. Для иных видов отходов деревообрабатывающих предприятий этот класс циклона подходит превосходно, обеспечивая довольно высокий уровень очистки. К этим отходам относятся и опилки, и стружка, и щепа, и мелкодисперсная древесная пыль после процессов шлифования деревянных заготовок. Отходы улавливаются непосредственно из загрязненного воздуха путем всасывания и прохода его через пылеуловитель. Параллельно с очисткой промышленного воздуха, происходит беспроблемный забор образовавшегося мусора, исключая потребность проведения регулярной уборки производственных помещений деревообработки – цехов, мастерских и пр. Очищение воздуха от пылевых включений на предприятиях деревообрабатывающей промышленности – обязательное требование санитарно-гигиенических норм.
Объяснение условного обозначения пылеочищающей аппаратуры:
Циклон Ц - 730
- «Ц» - название агрегата;
- «730» - значение внутреннего диаметра элемента в виде цилиндра, мм.
Устройство класса Ц способно функционировать с высокой производительностью при приеме значительного потока промышленного воздуха, обеспечивая качественную очистку от образовавшихся отходов, в том числе и мельчайшей пылевзвеси. Средняя эффективность таких работающих очистительных устройств находится в интервале от девяноста процентов до девяноста семи. Разброс значений в семь процентов объясним разными свойствами получаемых отходов, а также подбором диаметров циклонной аппаратуры. В процессе очищения воздуха, находящегося внутри производственных помещений, от достаточно крупных фрагментов древесины, коими является обычная стружка, уровень очистки будет колебаться в пределах девяносто одного - девяноста семи процентов. При освобождении воздушной среды от мелких древесных фракций - пыли, образующейся при операциях шлифовального типа, эффективность данного устройства снижается.
Принципиальные особенности работы циклонов серии Ц
Циклон Ц, спроектированный конкретно для условий деревообработки, как и прочие «собратья», всасывает внутрь себя образовавшийся при этом поток воздушно – отходной среды через вход, находящийся сбоку устройства. Далее, под воздействием хорошо известной центробежной силы витиевато закрученный поток, насыщенный как опилками, так и пылевыми отходами, проникает в специальную шахту, находящуюся над бункером. Центробежные силы вынуждают загрязненную струю отклоняться в направлении стенок, бьются о них, падая затем вниз прямо в бункер. Очищенный от инородных частиц воздух выходит наружу. Основное условие эффективной работы заключается в том, что струя должна развивать соответствующую скорость.
Общие характеристики циклонов класса Ц:
- максимум рабочего давления, ПА - 2500;
- внутренний диаметр элемента в виде цилиндра, мм - 250 - 1700;
- производительность, м3 /ч - 500 - 25 000.
Как правильно установить циклон Ц?
Для осуществления грамотного функционирования циклона непременно нужен вентилятор, работающий в связке с ним. Существуют два варианта их компоновки, зависящих напрямую от того, какое из двух устройств будет смонтировано в первую очередь. Стоит отметить, что эффективность работы в обоих случаях будет различаться незначительно. Но при этом необходимо учесть, что монтаж вентилятора после циклона уместен, если на циклоне установлено дополнительное устройство - раскручиватель. Его присутствие необходимо для стабилизации движения воздушного потока. Если последний нестабилен, работа вентилятора может быть расстроена, что однозначно приведет к снижению в целом производительности очистной системы. Схема компоновки в каждом конкретном случае определяется как характеристиками помещения, в которых монтируется очистительный комплекс, так и наличием собственно раскручивателя.
Особенности конструкции
Циклон Ц изготавливается из черных металлов. Под заказ устройство может быть выполнено из иного материала. Конструкция циклона класса Ц состоит из нескольких частей. Это конусное, цилиндрическое отделения, патрубки, а также выхлопная труба. Отобранные из воздуха отходы собираются в специальном вместилище – бункере. Его вместимость зависит от возможности его быстрой очистки от накопившихся побочных продуктов. Чем быстрее будет происходить процесс очистки, тем меньший объем бункера требуется для системы. В результате длительной работы без своевременного отбора из бункера накоплений уменьшается срок эксплуатации циклонного устройства, возможна его поломка.
Циклоны Ц предлагаются как правого, так и левого исполнения. Если смотреть на устройство первого варианта сверху, то движение воздушного потока осуществляется строго по часовой стрелке. А у циклона с левосторонним исполнением воздух перемещается против движения стрелки часов.
Представленные в интернет-магазине Ventilator циклоны класса Ц в кругу потребителей пользуются отличной репутацией, высоко оценены отечественным рынком. Фирма предлагает качественную воздухоочистительную аппаратуру по адекватным ценам, являясь всегда надежным партнером. Наши специалисты могут предложить вам подборку стандартных решений в сфере воздухоочищения, а также решения по индивидуальному подходу в конкретной ситуации.
