Главная  > Циклоны (Украина)  > Циклоны СЦН-40Циклоны СЦН-40

Циклоны СЦН-40

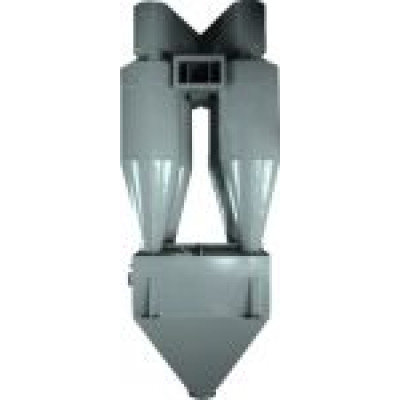

Циклон СЦН 40

Универсальный циклон-пылеуловитель СЦН-40 используется в системах пневмотранспорта для очистки аспирационного воздуха и газов от сухой зерновой и строительной пыли. Циклоны-пылеуловители данного типа гораздо меньше подвержены абразивному износу и забиваемости. К тому же они просты в изготовлении и обслуживании.

Цены на Циклоны СЦН-40

[ ? ]
ЦиклонКод товараПроизводи­тельность, м3/часВысота, ммДиаметр, ммМасса, кгРабочее давление (макс.), ПаЦена,
грн. с НДС
СЦН-40-1000 id18244 3670-5370 3762 1000 139 500 Договорная
СЦН-40-1100 id18245 4475-6500 4098 1100 178 500 Договорная
СЦН-40-1200 id18246 5290-7730 4468 1200 210 500 Договорная
СЦН-40-300 id17804 330-480 1210 300 33 500 Договорная
СЦН-40-400 id18238 590-860 1580 400 40 500 Договорная
СЦН-40-500 id18239 920-1340 1940 500 46 500 Договорная
СЦН-40-600 id18240 1320-1930 2293 600 57 500 Договорная
СЦН-40-700 id18241 1800-2630 2642 700 69 500 Договорная
СЦН-40-800 id18242 2350-3435 3014 800 85 500 Договорная
СЦН-40-900 id18243 2975-4350 3377 900 108 500 Договорная
СЦН-40-1000x2 id18254 9050-10740 5150 1000 2014 500 Договорная
СЦН-40-1000x4 id18266 18100-21480 7040 1000 2980 500 Договорная
СЦН-40-1100x2 id18255 10950-13000 5430 1100 2441 500 Договорная
СЦН-40-1100x4 id18267 21900-26000 7735 1100 4880 500 Договорная
СЦН-40-1200x2 id18256 12900-15365 5770 1200 2893 500 Договорная
СЦН-40-1200x4 id18268 25880-30730 8480 1200 5770 500 Договорная
СЦН-40-300x2 id18247 815-965 2070 300 138 500 Договорная
СЦН-40-300x4 id18259 1630-1930 2348 300 200 500 Договорная
СЦН-40-400x2 id18248 1445-1715 2760 400 251 500 Договорная
СЦН-40-400x4 id18260 2890-3430 3052 400 360 500 Договорная
СЦН-40-500x2 id18249 1710-2685 3070 500 414 500 Договорная
СЦН-40-500x4 id18261 4520-5370 3724 500 570 500 Договорная
СЦН-40-600x2 id18250 3250-3865 3380 600 532 500 Договорная
СЦН-40-600x4 id18262 6500-7730 4435 600 1000 500 Договорная
СЦН-40-700x2 id18251 4475-5315 3900 700 865 500 Договорная
СЦН-40-700x4 id18263 8950-10630 5195 700 1380 500 Договорная
СЦН-40-800x2 id18252 5785-6870 4210 800 1017 500 Договорная
СЦН-40-800x4 id18264 11570-13740 5635 800 1880 500 Договорная
СЦН-40-900x2 id18253 7325-8700 4840 900 1398 500 Договорная
СЦН-40-900x4 id18265 14650-17400 6335 900 2350 500 Договорная
  • Сбросить весь фильтр
Товаров на странице: Сортировать по:
  • 1
  • 2
  • 3
  • 4
СЦН-40-1000


СЦН-40-1000
Высокоэффективный циклон-пылеуловитель одиночного исполнения
Характеристики:

Универсальный циклон СЦН-40-1000 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 3670-5370 м3/час; Высота: 3762 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1000x2


СЦН-40-1000x2
Высокоэффективный циклон-пылеуловитель группового исполнения
Характеристики:

Универсальный циклон СЦН-40-1000x2 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 9050-10740 м3/час; Высота: 5150 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1000x4


СЦН-40-1000x4
Высокоэффективный циклон-пылеуловитель группового исполнения
Характеристики:

Универсальный циклон СЦН-40-1000x4 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 18100-21480 м3/час; Высота: 7040 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1100


СЦН-40-1100
Высокоэффективный циклон-пылеуловитель одиночного исполнения
Характеристики:

Универсальный циклон СЦН-40-1100 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 4475-6500 м3/час; Высота: 4098 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1100x2


СЦН-40-1100x2
Высокоэффективный циклон-пылеуловитель группового исполнения
Характеристики:

Универсальный циклон СЦН-40-1100x2 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 10950-13000 м3/час; Высота: 5430 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1100x4


СЦН-40-1100x4
Высокоэффективный циклон-пылеуловитель группового исполнения
Характеристики:

Универсальный циклон СЦН-40-1100x4 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 21900-26000 м3/час; Высота: 7735 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1200


СЦН-40-1200
Высокоэффективный циклон-пылеуловитель одиночного исполнения
Характеристики:

Универсальный циклон СЦН-40-1200 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 5290-7730 м3/час; Высота: 4468 мм.

Цена договорная
Под заказ
до 14 дней
СЦН-40-1200x2


СЦН-40-1200x2
Высокоэффективный циклон-пылеуловитель группового исполнения
Характеристики:

Универсальный циклон СЦН-40-1200x2 применяемый для очистки воздуха от зерновой и строительной пыли, а так же для пневмотранспорта. Производительность: 12900-15365 м3/час; Высота: 5770 мм.

Цена договорная
Под заказ
до 14 дней
Товаров на странице: Сортировать по:
  • 1
  • 2
  • 3
  • 4

Цены на Циклоны СЦН-40

[ ? ]
Наименование Код товара Цена,
грн. с НДС
СЦН-40-300 id17804 Договорная
СЦН-40-1000 id18244 Договорная
СЦН-40-400 id18238 Договорная
СЦН-40-500 id18239 Договорная
СЦН-40-1200 id18246 Договорная
СЦН-40-1100 id18245 Договорная
СЦН-40-500x2 id18249 Договорная
СЦН-40-800 id18242 Договорная
СЦН-40-600x2 id18250 Договорная
СЦН-40-1200x4 id18268 Договорная

Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.

Циклоны СЦН – 40

Циклон класса СЦН - 40 широко распространен для очищения воздушно/газовых сред разного рода и аспирационного воздуха от взвешенных частиц небольших и средних размеров. Агрегат востребован на промышленных предприятиях в качестве надежного, наиболее эффективного при минимальных затратах на техническое обслуживание пылеочистительного устройства. Он значительно реже забивается и менее подвержен износу благодаря особенностям продуманной конструкции. Также универсальный циклон этой модельной серии способствует более значительной степени очистки, работая в два раза эффективнее, по сравнению с другими очистителями при таких же энергетических затратах, так в циклоне с диаметром тысяча миллиметров достигается девяносто пятипроцентная очистка для частиц меньше 10 мкм.

Назначение и область применения

Циклоны СЦН 40 с успехом осуществляют фильтрации воздушной массы, содержащей пылевые примеси, возникающие в результате разного рода технологических операций и процессов производства. Это и мелкая шлифовальная пыль, и сажа, и сахарная пудра, и ничтожные частицы металла, а также строительных материалов.

Особенно эффективен циклон СЦН - 40 на предприятиях, производства которых нуждаются в очистке газовых потоков одновременно от нескольких видов твердых включений.

Циклоны такого класса преимущественно монтируются для очистки воздуха, выбрасываемого из вентиляционных вытяжек, которыми оборудованы склады, цеха и другие подобные производственные помещения. Циклоны класса СЦН - 40 широко востребованы на предприятиях строительного, металло и деревообрабатывающего профиля, в пищевой отрасли, энергетике.

Маркирование

Циклон СЦН - 40 - 600 х 4

  • «СЦН» - наименование спирального агрегата;
  • «40» - величина наклона входного патрубка по отношению к горизонтали, градус;
  • «600» - значение внутреннего диаметра цилиндрической зоны пылеочистителя, мм;
  • «4» - число циклонов в батарейном исполнении.

Сырьевые материалы и конструкция

Для потребностей предприятий пищевой сферы циклоны класса СЦН - 40 выполняются из нержавсталей. Промышленные производства оборудуются техническими агрегатами этого вида, изготовленными из черных металлов либо других материалов в соответствие с техническими требованиями конкретного предприятия. Наружная часть циклона покрывается краской. Устройства данного типа, предназначенные для фильтрации воздуха от абразивных частиц, выполняются из утолщенного металла - 3 мм.

Исходя из условий эксплуатации, требуемой величины производительности и прочих параметров, выбирают тот или иной внутренний диаметр устройства, который меняется в пределах от 300 до 1200 мм. Отверстия агрегата снабжены соответствующими фланцами, при помощи которых довольно просто скомпоновать череду агрегатов в одну группу. Если необходимо соединить в батарею циклоны разных диаметров, то стыковка таких воздуховодов осуществляется с помощью стальных переходников. Исходя из условий, в которых установка будет эксплуатироваться, существует возможность исполнения циклона СЦН - 40 как с вращением газовой массы внутри корпуса в правую сторону, что является типичным вариантом, так и в левую.

Вид бункера для сбора улавливаемых загрязнений и его размеры соответствуют расчетам предполагаемому диапазону очистки циклона.

Основные составные части циклона:

  • патрубок на входе в циклон;
  • корпус с конической нижней частью;
  • бункер для загрязнений;
  • труба для выхода воздуха (газа).

Достаточно несложная конструкция устройств способствует более простому техническому обслуживанию.

Как функционирует циклона СЦН – 40?

Загрязненный воздух поступает в корпус циклона через боковой вход и проходит далее, закручиваясь по спирали. Под воздействием центробежной силы пылевые частицы направляются к стенкам циклона, падают затем вниз со скоростью от 3 до 8 м/с в пылесборный бункер. Очищенный воздух, минуя выходное отверстие, расположенное наверху корпуса, покидает циклон. Благодаря повышенной скорости вращения газового потока с одновременным падением скорости радиального стока по выхлопной трубе создается превосходная степень очистки. С целью более эффективного нагнетания либо всасывания газа совместно с циклонами СЦН - 40 монтируются и вентиляторы. Если последние размещены за пылеочистителями, то для достижения результативных показателей очистки следует применять добавочные приспособления для раскручивания потока воздуха. В ряде случаев на СЦН - 40 монтируются особые фильтры для тонкой очистки.

Общие характеристики циклонов класса СЦН – 40:

  • максимальное рабочее давление - 5000 ПА;
  • скорость воздушной массы в патрубке на входе циклона 16-24 м/с;
  • показатель, равный отношению гидравлического сопротивления к площади сечения корпуса циклона - 1100.
  • гидравлическое сопротивление при 20°С - от 1000 до 2000 ПА;
  • условная скорость в круговом сечении корпуса циклона в пределах: 1,3-1,9 м/с;
  • производительность: от 330 до 30 730 м3 /ч

На сегодняшнем рынке циклон класса СЦН – 40 - одно из самых эффективных устройств подобного типа, способное выполнять на столь продуктивную работу.

Для надежной долговременной работы универсального пылеуловителя СЦН-40 должны быть согласованы такие элементы:

  • общая протяженность системы;
  • диаметр воздуховода;
  • площадь поверхности зонта;
  • марка циклона;
  • марка вентилятора.

Заказать циклон необходимой вам марки можно в интернет-магазине ventilator.ua по доступным ценам. На нашем сайте детально представлены технические характеристики установок класса СЦН-40. На каждый экземпляр товара фирма предоставляет как гарантию, так и осуществляет поставку товара потребителю в сжатые сроки во все регионы государства.




статистика ventilator:32626товаров представлено на сайте/17.91%товаров дешевле среднестатистической рыночной стоимости

Наши клиенты:

Информация для пользователей:

  • Главная
  • О магазине
  • Подбор вентиляции
  • Оплата / доставка
  • Гарантия / возврат
  • Вакансии
  • Контакты
  • Политика конфиденциальности
  • Договор публичной оферты

Мобильная версия

    Каталог товаров:

  • Вентиляторы (Украина)
  • Ruck
  • Циклоны
  • Blauberg
  • Электродвигатели
  • Тепломаш
  • Частотные преобразователи
  • Mitsubishi
  • Электрообогреватели
  • Flowair
  • Комплектующие
  • Proton
  • Vents (Вентс)
  • VTS
  • Soler & Palau
  • Диамант ВКФ
  • Systemair
  • CMT
  • FISCHBACH вентиляторы
  • Термия
  • Ostberg
  • Dospel
  • Maico
  • ВЕЗА
  • Helios
  • Насосное оборудование
  • Rosenberg
  • Mario
  • Heat Point
  • AeroStar

Телефон:

0442382481
Киев
Киев
Киев
Оксана
0673188131
boss.oxana@gmail.com
Оксана
Оксана
0673188131
Ринат
Ринат
0671138818
huseynov@ventilator.ua
ещё
Егор
0966044855
e.kolyada@ventilator.ua
Роман
0675672889
r.liashko@ventilator.ua
Алексей
0958258186
kirik@ventilator.ua
Максим
0970477171
bogachuk@ventilator.ua

Выбрать язык:

Eng Рус Укр

Доставка по Украине:

Доставка по всей Украине: Киев, Днепропетровск, Донецк, Одесса, Харьков, Львов, Запорожье, Луганск и другие города Украины.

Мы в социальных сетях:

Ventilator® © 2009-2021 Все права защищены.

ООО «Промышленные вентиляторы»

Доставка по всей Украине: Киев, Днепропетровск, Донецк, Одесса, Харьков, Львов, Запорожье, Луганск и другие города Украины.

© 2015 ООО «Промышленные вентиляторы». Все права защищены

  • Зарегистрироваться
  • Вход с паролем
  • Обратная связь
  • Главная
  • О магазине
  • Подбор вентиляции
  • Оплата / доставка
  • Гарантия / возврат
  • Контакты
Обратный звонок

Внимание: Введите правильно данные


    *Имя

    *Телефон:

    Что бы Вы
    хотели узнать?

    *Обязательные поля

    Написать письмо

    Внимание: Введите правильно данные


      *Имя

      *E-mail

      *Текст сообщения

      *Обязательные поля

      Связь с руководством

      Внимание: Введите правильно данные


        *Имя

        *Телефон:

        *E-mail

        *Текст сообщения

        *Обязательные поля

        0.742 s 17.929 MB 188 SQL query 142 File(s) 234.206 KB page size close
