Трехфазные асинхронные электродвигатели
|
|
|
|
|
|
|
|
Асинхронные трехфазные электродвигатели
Асинхронный двигатель - это несинхронный механизм, предназначенный для преобразования энергии электричества переменного тока в механическую. Слово «асинхронный» в русском языке обозначает не совпадающий с чем-то во времени, то есть неодновременный, несинхронный. В случае определения понятия «асинхронный двигатель» имеется в виду то, что частота вращения магнитного поля у статора такого двигателя всегда выше частоты вращения ротора. Асинхронные двигатели функционируют от сетей переменного тока. Конструкция асинхронных двигателей надежна и проста, они наиболее дешевы из всех типов электродвигателей, обеспечивают минимум эксплуатационных расходов из-за отсутствия узла скользящего токосъема, щеточно-коллекторного узла. Исходя из числа питающих фаз, асинхронные двигатели бывают одно-, двух- или трехфазные. Первые, как правило, приводят во вращение маломощные устройства: комнатные вентиляторы, малые насосы, электроинструменты и т.п. Такой двигатель на статоре имеет единственную рабочую обмотку. В процессе работы двигателя на нее и подается переменный ток. У двухфазного на статоре имеется две рабочие обмотки, размещенные перпендикулярно друг другу. Одна из них подключается напрямую к сети переменного тока, другая, используя фазосдвигающий конденсатор. Двухфазными асинхронными двигателями оснащены стиральные машины, различные небольшие станки, например деревообрабатывающие. Чаще всего для создания устройств и механизмов промышленного назначения используют трехфазные асинхронные двигатели, которые в конкретных условиях могут с успехом осуществлять предназначенные функции и при подаче электроэнергии от однофазной сети.
Трехфазный асинхронный двигатель стандартного исполнения состоит из двух главных частей: статора в неподвижном состоянии и вращающегося на валу ротора. В стальном корпусе статора на станине сосредоточено электромагнитное ядро, состоящее из трехфазной обмотки статора и магнитопровода. Формирование вращающегося магнитного поля - предназначение ядра. Магнитопровод статора выполнен из листов электротехнической стали, изолированных между собой, толщиной от 280 до 1000 мкм, скрепленных определенным образом для формирования как пазов, так и зубцов статора. Трехфазная обмотка статора уложена в пазы магнитопровода. Обмотка в простом варианте состоит из трех, как правило, фазных катушек, находящихся между собой в пространстве под углом, равным 120°. Фазные катушки соединены по схемам «треугольник», либо «звезда».
Ротор двигателя также состоит из магнитопровода, собранного из стальных штампованных листов. В пазах располагается обмотка ротора. Существует два типа обмоток: фазная и короткозамкнутая. Первый тип обмотки аналогичен обмотке статора с соединением по схеме «звезда». Начала обмотки ротора подсоединены к контактным кольцам, размещенным на валу двигателя, а концы скручены и изолированы. Вращающиеся вместе с ротором, изолированные от вала и между собой кольца совмещены с неподвижными щетками, в свою очередь, к которым присоединены внешние цепи. Это дает возможность при изменении сопротивления ротора ограничивать пусковые токи и осуществлять регулировку скорости вращения двигателя. Наиболее востребована короткозамкнутая обмотка - «беличья клетка». Короткозамкнутый ротор – сердечник, также собран из листов стали. В его пазы заливают расплавленный алюминий для образования стержней, замыкающихся торцевыми кольцами накоротко. В двигателях с большой мощностью алюминий заменяют медью.
Принцип работы трехфазного электродвигателя
Принцип работы электродвигателя асинхронного трехфазного тока – взаимодействие между вращающимся магнитным полем статора и токами, наводящимися в роторе этим магнитным полем. Причем вращающий момент возникает тогда, когда существует разница частот вращения магнитных полей.
Где купить трехфазный электродвигатель

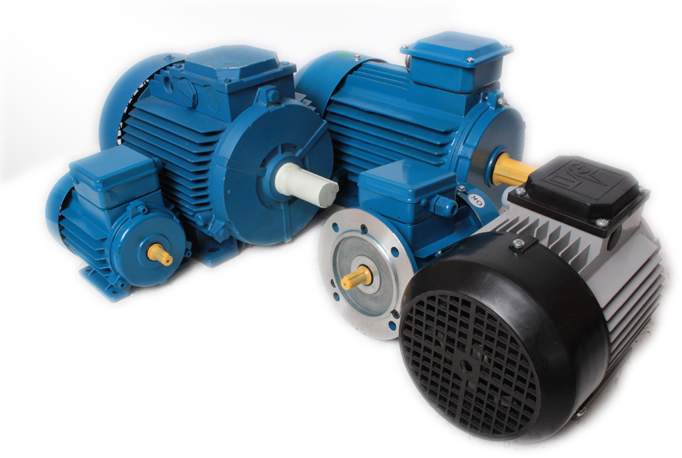

Компания ООО «Промышленные вентиляторы» представляет обширный спектр трехфазных асинхронных общепромышленных двигателей марок АИР (расстояние до оси вращения вала 56 ÷ 355 мм, частота вращения 750 ÷ 3000 об/мин, мощность 0,12 ÷ 315 кВт), во взрывозащищенном исполнении марок АИММ, 4ВР (расстояние до оси вращения вала 63 ÷ 280 мм, частота вращения 750 ÷ 3000 об/мин, мощность 0,12 ÷ 132 кВт), рольганговых марки АРМ (расстояние до оси вращения вала 125 ÷ 250 мм, частота вращения 200 ÷ 1500 об/мин, мощность 1 ÷ 3 кВт), а также многих других.
Исходя из способа крепления, вашему вниманию представлены такие исполнения двигателей:
- на лапах - IM 1081;
- комбинированное - IM 2181;2081;
- с фланцем - IM 3681; 3081;
- с 2-мя концами вала - IM 3682; 3082; 2182; 2082; 1082.
Цена на электродвигатель асинхронный трехфазный в магазине ООО «Промышленные вентиляторы» приятно удивляет - она конкурентоспособна, а потому доступна отечественному потребителю.
Купить самостоятельно трехфазный асинхронный двигатель, у которого технические характеристики будут соответствовать запланированному назначению, не совсем легкое дело. Чтобы правильно осуществить покупку подходящего двигателя, надо обратиться к специалистам ООО «Промышленные вентиляторы», готовым в любой момент оказать содействие в подборе нужного оборудования, исходя из целей применения на производстве заказчика, по разумной цене, удовлетворяющей любого клиента.
