Циклоны ЦДО
![]() |

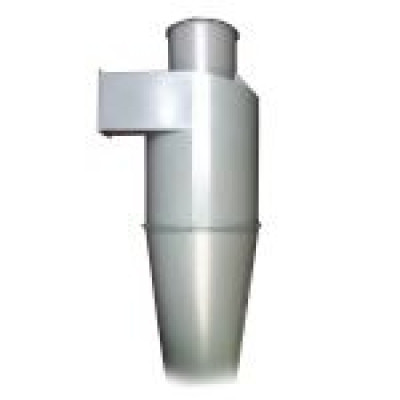

Циклон ЦДОЦиклон ЦДО может быть использован в системах пневмотранспорта древесных измельченных отходов: стружек, опилок, коры, щепы. |
Цены на Циклоны ЦДО
Циклон | Код товара | Производительность, м3/час | Высота, мм | Диаметр, мм | Масса, кг | Рабочее давление (макс.), Па | Цена, грн. с НДС |
---|---|---|---|---|---|---|---|
ЦДО-1000 | id35787 | 8000 | 3725 | 1000 | 270 | нет данных | Договорная |
ЦДО-1100 | id35788 | 10000 | 4030 | 1100 | 330 | нет данных | Договорная |
ЦДО-1200 | id35789 | 12000 | 4400 | 1200 | 408 | нет данных | Договорная |
ЦДО-1300 | id35790 | 15000 | 5100 | 1300 | 556 | нет данных | Договорная |
ЦДО-1500 | id35791 | 19000 | 5350 | 1500 | 621 | нет данных | Договорная |
ЦДО-1600 | id35792 | 22000 | 5720 | 1600 | 685 | нет данных | Договорная |
ЦДО-1800 | id35793 | 34000 | 6250 | 1800 | 875 | нет данных | Договорная |
ЦДО-2000 | id35794 | 41000 | 6950 | 2000 | 1064 | нет данных | Договорная |
ЦДО-2200 | id35795 | 49000 | 7600 | 2200 | 1247 | нет данных | Договорная |
ЦДО-2400 | id35796 | 59000 | 8350 | 2400 | 1578 | нет данных | Договорная |
ЦДО-800 | id35786 | 5500 | 2950 | 800 | 160 | нет данных | Договорная |
Габаритные размеры ориентировочные. Фото ознакомительное.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
Циклоны ЦДО
Циклоны класса ЦДО разработаны для улавливания древесных мелкоизмельченных отходов: стружка, щепки, опилки, кора.
Маркировка циклона класса ЦДО:
Пример: циклон «ЦДО - 1200», где:
- «Ц» - циклон;
- «Д» - древесный;
- «О» - отход;
- «1200» - внутренний диаметр цилиндра, мм.
Конструктивные достоинства
По техническим параметрам циклоны класса ЦДО подобны циклонам, разработанным Клайпедским ОЭКДМ, но они более компактны. Эти агрегаты изготавливаются с производительностью 5500 ÷ 59000 м3/час, диаметром цилиндрического участка – 800 ÷ 2400 миллиметров. Оптимум скорости входа замусоренного воздушного потока - 12-15 м/сек.
Циклон ЦДО оборудован тангенциальной частью завихрителя - «улитка», в аспирационной системе вентиляции его нужно устанавливать до пылевого вентилятора для снижения гидравлического сопротивления системы в целом и нагрузок на вентилятор в частности. Для использования его в системах промышленного пневмотранспорта применена конструкция циклон-разгрузитель. В стандартную комплектацию входит зонт, возможно изготовление с улиткой.
Циклоны класса ЦДО выполняются правого либо левого исполнений. В первом варианте проходящий поток вращается по направлению движения стрелок часов, если осуществлять наблюдение с места размещения выхлопного патрубка, левого, наоборот, - против указанного движения.
Преимущества
Одно из основных достоинств циклонов класса ЦДО - высокая производительность при низком сопротивлении и относительно небольших габаритах.
Область применения
Циклоны класса ЦДО востребованы для применения в аспирационной системе вентиляции, системе пневмотранспорта каждого деревообрабатывающего предприятия для отделения как достаточно крупных древесных отходов, так сыпучих мелкоизмельченных материалов таких, как щепа, опилки, кора, стружка.
Особенности монтажа и эксплуатации
При установке циклона класса ЦДО за чертой помещения после вентилятора (функционирование на нагнетание), нужен зонт для предотвращения проникновения в систему осадков. При работе на разряжение необходима улитка-раскручиватель. Этот циклон устанавливают на шлюзовый перегрузчик либо бункер. Последний нужно периодически чистить от накопившихся уловленных отходов. Габариты бункера, его форма зависят от желаемой периодичности очистки. Для улучшения эффективности системы очищения бункер с циклоном герметично сваривают.
