Пиловловлювачі ВЗП-М

Все про товар

Модифікації

Позначення моделей циклонів ВЗП-М-XXX

В — зустрічний;
З — закручений;
П — потік;
М — модернізований тип (відрізняється від ВЗП більш високою ефективністю);
XXX — діаметр циліндричної частини циклона в міліметрах, наприклад 1200.

Модифікації

Пиловловлювачі ВЗП-М

Найменування	Артикул	Продуктивність, м³/год	Наявність	Ціна:
ВЗП-М-300	ID35759	1000	В наявності	619€
ВЗП-М-400	ID35760	2000	В наявності	646€
ВЗП-М-450	ID35761	2500	В наявності	667€
ВЗП-М-500	ID35762	3000	В наявності	959€
ВЗП-М-600	ID35763	4000	В наявності	1 189€
ВЗП-М-800	ID35764	7000	В наявності	2 211€
ВЗП-М-1000	ID35765	10000	В наявності	3 441€
ВЗП-М-1200	ID35766	14000	В наявності	5 214€
ВЗП-М-1300	ID35767	17000	В наявності	5 631€

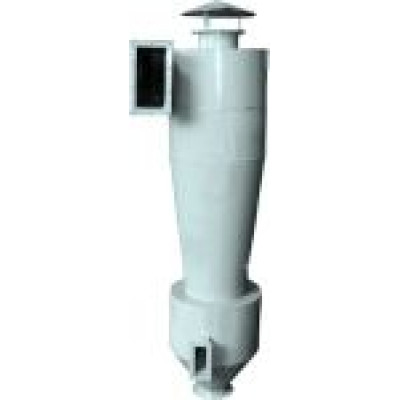

Пиловловлювач класу ВЗП-М

Пиловловлювач класу ВЗП-М - пиловловлювач із зустрічними закрученими потоками для очищення повітря від тонкодисперсного і середньодисперсного пилу. Пиловловлювач класу ВЗП-М - модернізована версія свого попередника. Цей клас пиловловлювачів має більш високу ефективність відділення дрібнодисперсного пилу.

Пиловловлювач класу ВЗП-М розроблений для уловлювання пилу з волокнистою структурою, що середньо/сильно злипається, в аспіраційних установках і системах пневмотранспорту. Він ефективно використовуються в системах пневмотранспорту і аспірації для очищення газо-повітряних середовищ від середньо і дрібнодисперсного пилу, а також для уловлювання частинок пилу в промисловості, харчовій галузі та на підприємствах гірничодобувної промисловості.

Маркування пиловловлювача класу ВЗП-М

Приклад позначення - «ВЗП-М-600», де:

«ВЗП» - наявність зустрічних потоків, що закручуються;
«М» - модернізована конструкція;
«600» - внутрішній діаметр циліндра, мм.

Це маркування дозволяє визначити продуктивність по повітрю, ступінь очищення пилу та можливість використання агрегату у системах пневмотранспорту та аспіраційних установках.

Конструктивні переваги

Конструкція пилоуловлювача класу ВЗП-М доповнена верхнім завихрювачем равликового типу. Саме за рахунок його наявності укупі з конічною формою корпусу, в циклоні ВЗП-М досягається більш високий ступінь очищення від тонкодисперсного пилу. Пиловловлювачі класу ВЗП-М виготовляються з листів товстого металу, вуглецевої або нержавіючої сталі, що дозволяє їх успішно використовувати в системах аспірації і пневмотранспорту. Для з'єднання різних елементів до отворів приварюються фланці, а для різнорозмірних перехідників застосовують оцинковану сталь.

Для одночасного надходження повітря через два канали агрегату потрібен тільки один вентилятор ВЦП. Пиловловлювачі цього класу можуть виконуватися в правосторонньому або лівосторонньому виконанні. Продуктивність моделей ВЗП-М варіюється від 1000 до 17000 м³/год, діаметр циліндричної частини - 300 ÷ 1300 мм, оптимальна швидкість повітря - 3,5 м/с. Ефективність очищення повітря від дрібнодисперсного пилу досягає 98% - 99%. Пиловловлювач ВЗП-М покривається фарбою і упаковується перед доставкою.

Принцип роботи

Пиловловлювач класу ВЗП-М здійснює очищення газо-повітряних середовищ за методом відцентрової сепарації твердих суспендованих включень. Потік повітря грунтується на двох потоках: основний потік закручується зверху вниз по заданій траєкторії зверху і спрямовується до стінок циклону, а додатковий вторинний потік піднімається знизу, проходить вздовж осі і виводиться через центральний патрубок.

Відцентрова сила спрямовує тверді частинки від центру до стінок, після чого вони збираються в бункері пиловловлювача. Така конструкція дозволяє здійснювати регулювання співвідношення потоків, що підвищує ступінь уловлювання дрібнодисперсного пилу навіть у випадку, якщо вихідні параметри повітря змінюються. Повітря з апарату виводиться через центральний патрубок, що забезпечує стабільну роботу системи аспірації та пневмотранспорту.

Переваги

універсальність і компактність;
високий ступінь фільтрації дрібнодисперсного пилу;
можливість використання в різних областях промисловості;
відносно невелика вартість;
доступне регулювання співвідношення потоків;
аналогів. характеристики продуктивність по повітрю не поступаються;
можна використовувати його в якості фільтра для двох потоках повітря.

Галузь застосування

Пиловловлювачі взп добре зарекомендували себе на підприємствах гірничодобувної промисловості, деревообробних, харчової, хімічної, легкої, текстильної промисловості та інших галузях. Вони ефективно очищують газо-повітряні середовища від середньо і дрібнодисперсного пилу, стружки, волокнистих матеріалів та пилу харчової промисловості.

Додаткові особливості пиловловлювач ВЗП-М

Пиловловлювачі ВЗП-М виконують фільтрацію пилу за рахунок використання двох потоках повітря. Основний потік закручується зверху, а додатковий потік піднімається знизу і проходить вздовж осі циклону. Завдяки такій конструкції досягається максимальне уловлювання дрібнодисперсного пилу. Процесу доступне регулювання співвідношенням потоків, рахунок чого досягається оптимальна ефективність очищення навіть при змінних параметрах повітря. Навіть якщо вихідні параметри повітря змінюються, пиловловлювач забезпечує стабільну роботу систем аспірації та пневмотранспорту.

Використання перехідників та вентиляторів

Для з'єднання різних елементів пилоуловлювача застосовуються перехідники та фланці, що дозволяє адаптувати апарат під будь-які канали та системи. Для одночасного подавання повітря через два канали агрегату потрібен тільки один вентилятором ВЦП, що значно спрощує обслуговування та зменшує енергоспоживання. Таке виконання покращує циркуляцію повітря та забезпечує рівномірне очищення пилу в усіх частинах апарату.

Пилоуловлювачі ВЗП-М як обладнання для очищення

Цей пиловловлювач використовується як ефективне обладнання для очищення газо-повітряних середовищ у різних областях промисловості. Його можна використовувати в якості фільтра для дрібнодисперсного пилу, пилу харчової промисловості, стружки та волокнистих матеріалів. Пиловловлювачі добре зарекомендували себе у системах пневмотранспорту та аспірації, а також у спецзамовленнях з товстого металу для високих навантажень.

Переваги застосування закручування потоків

Закручування основного потоку та підйом вторинного потоку знизу дозволяє підвищити ступінь очищення повітря. Частинки пилу відцентровою силою спрямовуються від центру до стінок циклону і збираються в бункері пилоуловлювача. Така технологія гарантує високу ефективність роботи обладнання та забезпечує стабільну фільтрацію навіть у умовах високих концентрацій пилу або дрібнодисперсних частинок.

Особливості експлуатації та монтажу

Пиловловлювачі ВЗП-М виготовляються для робіт в кліматичних зонах та виконанні ухл, згідно з Держстандартом 15150-69. Використовують його у системах аспірації та пневмотранспорту з вентиляторами класу ВЦП моделей 5-45, 6-45, 6-46, 7-40. Для забезпечення оптимальної продуктивності агрегати можна об’єднувати у групові установки з двох або чотирьох пилоуловлювачів, із спільним підведенням потоків до завихрювача і бункера. ВЗП-М покривається фарбою і упаковується перед доставкою, що гарантує тривалу експлуатацію та надійність у різних промислових умовах.
