Вентиляторы тягодутьевые ВДН

Вентиляторы тягодутьевые ВДН

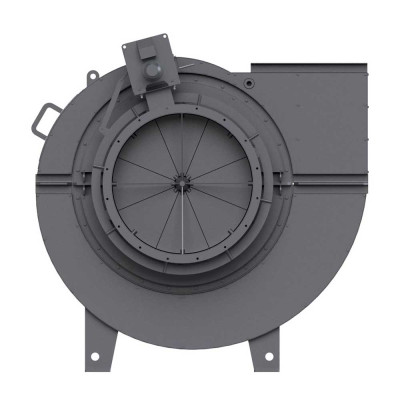

Вентилятор типа ВДН является, прежде всего, вентилятором дутьевым напорным (отсюда и его маркировка - ВДН). По своей сути это тягодутьевый центробежный вентилятор одностороннего всасывания, изготовленный из углеродистой стали. По своей конструкционной особенности данная машина является в первую очередь вентилятором и не является дымосом. Вентилятор типа ВДН предназначен для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до + 80 °С с запыленностью воздуха до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений.

Техническим предназначением дутьевого вентилятора напорного ВДН является нагнетание воздуха в топку котлов, создание тяги. Часто ВДН ошибочно путают с дымососом, чья главная функция не нагнетать воздух, а удалять его из котла. Визуально дымосос и дутьевой вентилятор схожи и порой их тяжело отличить. Основной конструктивной отличительной особенностью ВДН от ДН является толщина углеродистой стали, из которой они изготовлены. У ВДН толщина листовой стали в одном габарите всегда меньше, нежели у ДН, так как вентилятор дутьевой создает напор и нагнетает в топку воздух обычно с температурой окружающей среды, а дымосос удаляет из топки горячий воздух, как правило, с температурой до 200 градусов. Достаточно часто тягодутьевые машины работают в технологической паре: вентилятор типа ВДН нагнетает воздух а дымосос типа ДН или другого типа – удаляет воздух из котла, создавая при этом нужной силы тягу.
