ВМ-100/1000

Name: ВМ-100/1000
Brand: КВЗ

Млиновий відцентровий вентилятор

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16453

договірна

Відцентровий млиновий вентилятор ВМ-100/1000. Частота обертання двигуна: 1500 об./хв; Продуктивність: 90000 м³/год; Повний тиск: 10136 Па.

Об./хв:1500

Граничний тиск, Па:10136

Продуктивність, м³/год:90000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВМ-100/1000

Опис

Призначення млинових вентиляторів ВМ-100/1000

Вентилятори відцентрові млинові одностороннього всмоктування ВМ-100/1000 призначені для пневматичного транспортування вугільного пилу в системах пилоприготування на котлах, що працюють на твердому паливі, при розмелюванні палива барабанно-кульовими млинами. Можливе використання в технологічних лініях з виробництва металу на підприємствах чорної і кольорової металургії. Вентилятори створюють високий тиск при відносно невеликій продуктивності і схильні до інтенсивного абразивного зносу вугільного пилу.

Загальні відомості про млинові вентилятори ВМ-100/1000

Прямий привод
Корпус вулика спірально-поворотний
Одностороннього всмоктування
Кількість лопаток -12
Лопатки загнуті вперед
Направлениея обертання - праве и ліве.

Умови експлуатації млинових вентиляторів ВМ-100/1000

Конструкція вентиляторів розрахована на установку їх після сепараторів і циклонів і допускає запиленість потоку повітря до 80 г вугільного пилу на 1 м³ повітря. Допускається експлуатація вентиляторів при швидкості обертання до 1500 об/хв. Максимальна температура переміщуваного середовища для млинових вентиляторів становить 200 °С.

Кути розвороту корпуса млинових вентиляторів ВМ-100/1000

Правого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ

Лівого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ

Характеристики

Основні

Модель

ВМ-100/1000

Об./хв

1500

Макс. температура переміщуваного повітря, °С

200

Межа забрудненості, мг/м3

Маса, кг

4098

Граничний тиск, Па

10136

Продуктивність, м³/год

90000

Аеродинамічні характеристики ВМ-100/1000

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Н	- Повний тиск, даПа
_Ny	- Встановлена потужність, кВт
η	- Частота обертання робочого колеса, об./хв

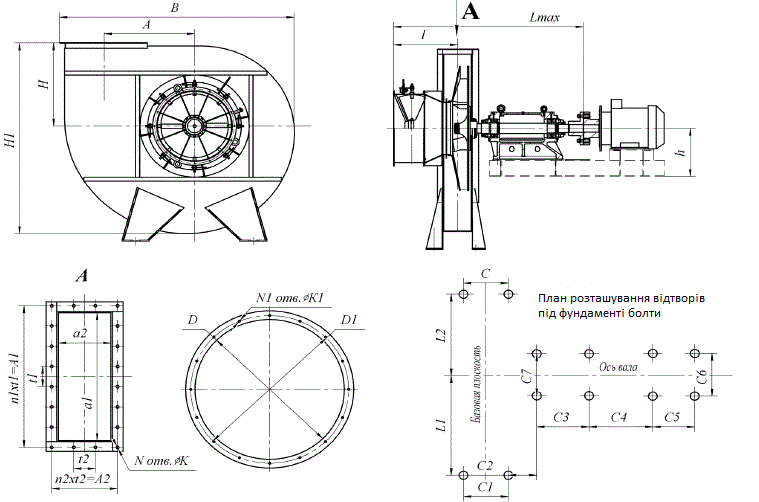

Габаритні розміри вентилятора ВМ-100/1000

Модель	Габаритні розміри, мм
Модель	A	A1	a	a1*	B	b	D	D1	D2	d	N	H	h	h1	h2
ВМ-100/1000	770	1300	2700	3220	328	2203	1048

Модель	Розміри кріплення, мм
Модель	d3	L1	L2	L3	L4	L5	L6
ВМ-100/1000	1024	570	915	400	128	114	26	18	7	6	18	18	960	1050

Модель	Приєднувальні розміри, мм
Модель	C	E	N2	d2	n1	n2	t1	t2	T1	T2	T3	T4
ВМ-100/1000	8	24	600	600	330	920	1090	1090	850	850
