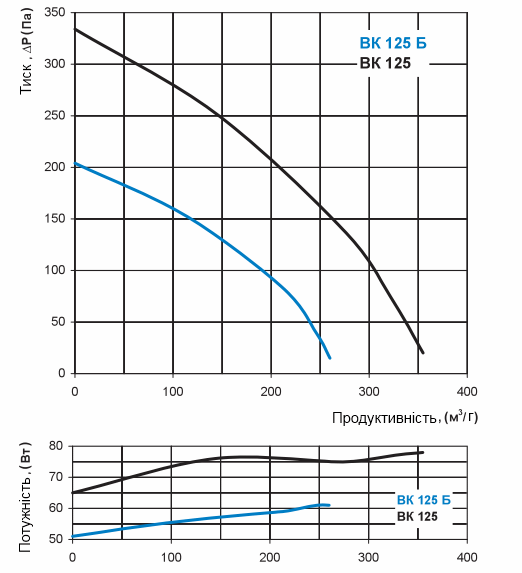

Застосування Вентс ВК 125 У1
Вентилятори вентс вк використовуються в приточно-витяжних системах вентиляції торгових, офісних та інших приміщень. Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВК ... Б). Завдяки корпусу з високоякісного пластику, який, на відміну від металу, не схильний до корозії, є відмінним вибором для установки в витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін

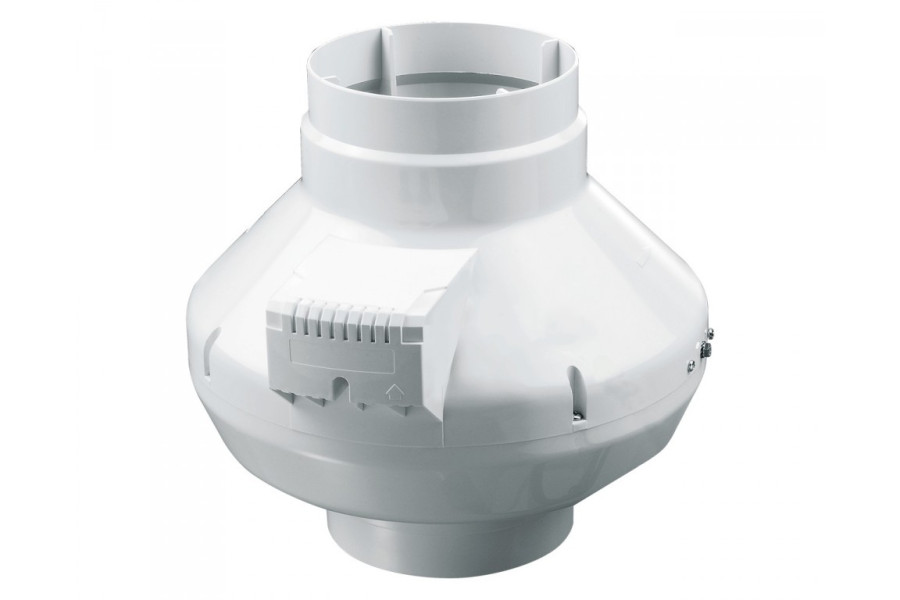

Конструкція Вентс ВК 125 У1

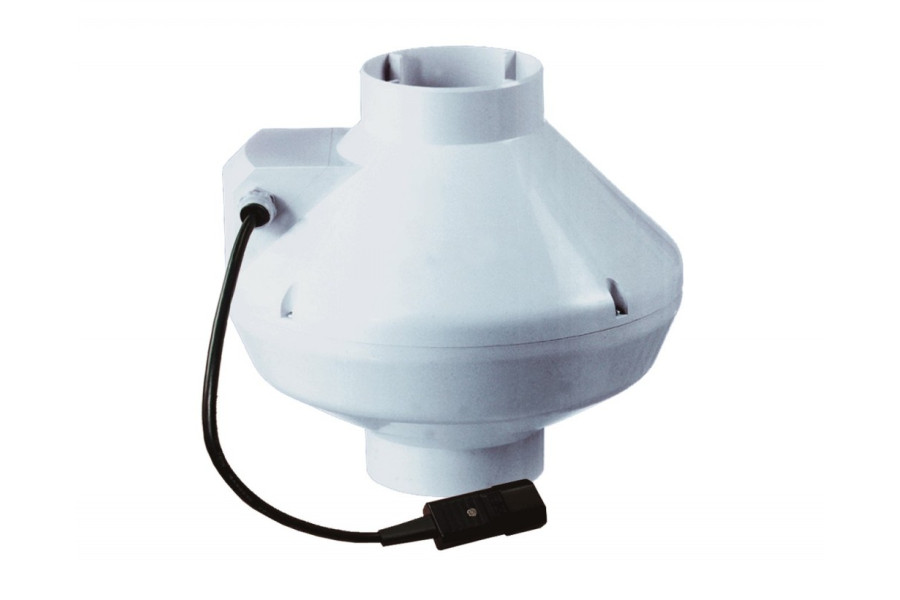

Корпус вентилятора канального вентс ВК виготовлений з високоякісного і високоміцного ABС-пластику. Герметична монтажна коробка. Для більш зручного підключення та використання, вентилятор може оснащуватися шнуром живлення з штекером (ВК ... Р).
Двигун Вентс ВК 125 У1
Однофазні двигуни із зовнішнім ротором оснащені центробіжним робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками (ВКС). Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму при збірці кожна турбіна проходить динамічне балансування. Клас захисту двигуна - IP 44.
Регулювання швидкості Вентс ВК 125 У1
Плавне або ступінчасте регулювання здійснюється за допомогою тиристорного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися по кілька вентиляторів, за умови що сумарна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
Монтаж Вентс ВК 125 У1

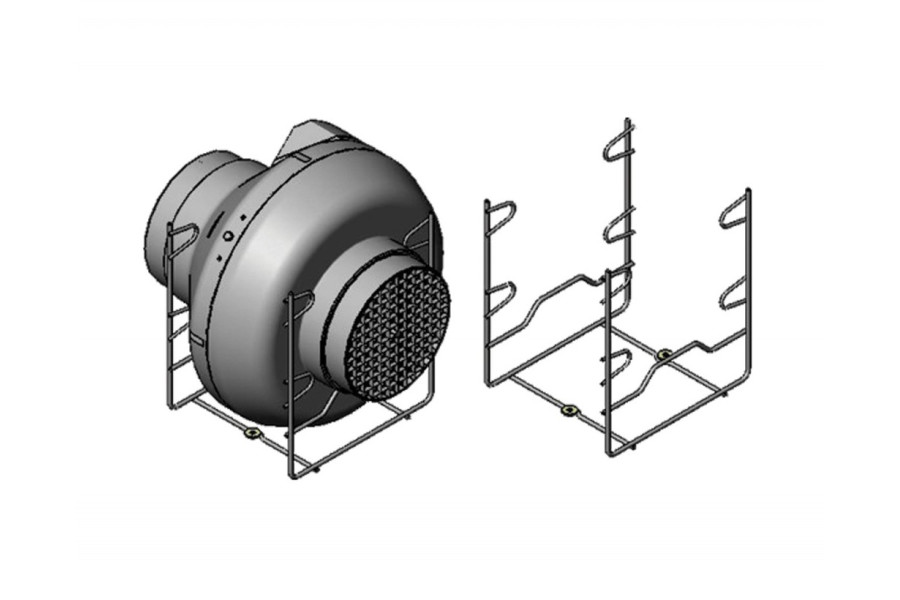

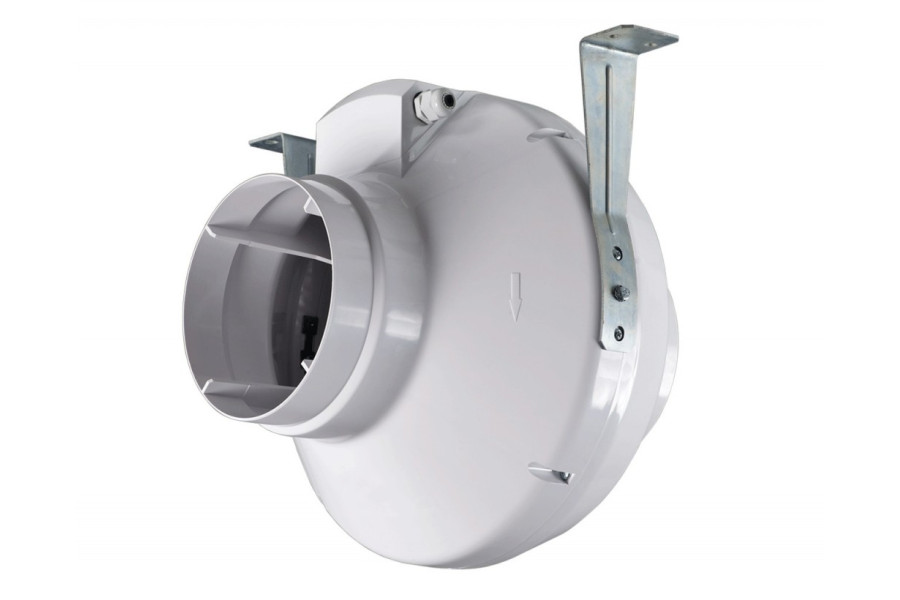

Vents канальні вентилятори допускають монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять в комплект поставки) або додаткової кріпильної підставки ПВК (купується окремо).
Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схеми, зазначеної на клемній коробці.

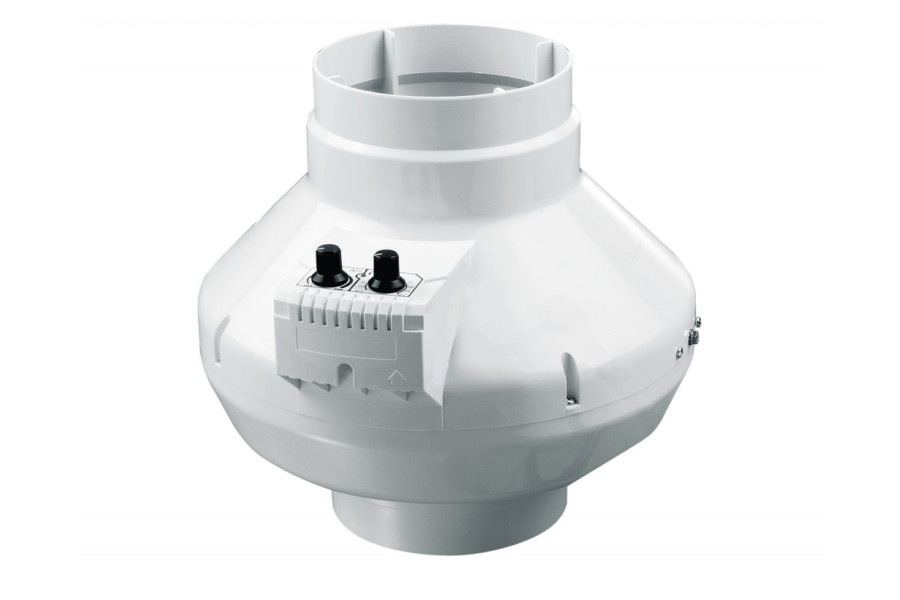

Вентилятор канальний центробіжний ВК з електронним модулем температури і швидкості
Ідеальне рішення для вентиляційних систем приміщень, де необхідний контроль температури повітря (наприклад, для теплиць). Вентилятори ВК ... У з електронним модулем TSC (Temperature and speed controller) дозволяють автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря в каналі.
На передній панелі розташовані регулятори:
- попередньої установки швидкості обертання крильчатки;
- порогу спрацьовування електронного термостата.
Існує виконання канального вентилятора радіального з вбудованим в канал вентилятора датчиком температури або виносним датчиком температури (довжина кабелю 4м, датчик захищений від механічних ушкоджень). На передню панель вентилятора винесено світлодіод індикації спрацьовування термостата.
Алгоритм роботи ВК з електронним модулем температури і швидкості
За допомогою ручки регулятора термостата встановлюємо бажану температуру повітря (поріг спрацьовування термостата). За допомогою ручки регулятора швидкості обертання крильчатки встановлюємо необхідну швидкість обертання (витрата повітря). При підвищенні температури повітря з подальшим перевищенням встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання. Для виключення можливості частого перемикання двигуна (при сталій температурі в каналі рівній пороговій) введена затримка перемикання. Існують два алгоритми затримки, які можуть бути використані в різних випадках:
Затримка по датчику температури (ВК ... У): при перевищенні температури повітря на 2 °С більш встановленого порогу спрацьовування термостата, відбувається перемикання на підвищену швидкість. Повернення на раніше встановлену (знижену) швидкість відбудеться при зменшенні температури нижче встановленого порогу спрацьовування термостата. Даний алгоритм може бути використаний при необхідності підтримки температури повітря з точністю менше 2 °С. При цьому перемикання вентилятора будуть рідкісними.
Затримка за таймером (ВК ... У1): при перевищенні температури повітря понад встановленого порогу спрацьовування термостата, відбувається перемикання на підвищену швидкість і включається таймер затримки на 5хв. Повернення на раніше встановлену (знижену) швидкість відбудеться при падінні температури нижче порога спрацьовування термостата і тільки після відпрацювання таймера затримки. Даний алгоритм може бути використаний при необхідності точної підтримки температури повітря. При цьому вентилятор буде переключатися частіше, ніж у випадку затримки по датчику температури, але з інтервалами не більше 5 хвилин.
|
Приклад для затримки по датчику температури: | Приклад для затримки за таймером: |
| Початкові умови: - швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений =25°С
- температура повітря в каналі =20°С
| Початкові умови: - швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений =25°С
- температура повітря в каналі =20°С
|
| вентилятор працює зі швидкістю обертання крильчатки =60% | вентилятор працює зі швидкістю обертання крильчатки =60% |
| v | v |
- температура в каналі підвищується
вентилятор працює зі швидкістю обертання крильчатки =60% | - температура в каналі підвищується, досягла 25 °С і продовжує підвищуватися
|
| v | v |
- температура в каналі досягла 27°С
вентилятор перемикається на швидкість обертання крильчатки =100% | ввентилятор перемикається на швидкість обертання крильчатки = 100%, при цьому включається таймер затримки на 5 хвилин |
| v | v |
- температура в каналі починає знижуватися
вентилятор працює зі швидкістю обертання крильчатки =100% | - температура в каналі починає знижуватися
вентилятор працює зі швидкістю обертання крильчатки =100% |
| v | v |
- температура в каналі знову 25°С
вентилятор перемикається на встановлену раніше швидкість
обертання (=60%) | - температура в каналі досягла 25 °С і продовжує знижуватися
|
| v |
| вентилятор очікує завершення відліку таймера і після цього перемикається на встановлену раніше швидкість обертання (= 60%). Після перемикання на встановлену швидкість (= 60%), знову включиться таймер затримки на 5 хвилин. |
| v |
| - температура в каналі підвищується, досягла 25 °С і продовжує підвищуватися
|
| v |
| вентилятор очікує завершення відліку таймера і після цього перемикається на швидкість обертання крильчатки = 100% (при цьому включається таймер затримки на 5 хвилин). |
| |
| Тобто для алгоритму з «затримкою за таймером» - таймер затримки буде включатися при кожному перемиканні швидкості вентилятора. |
Приклад монтажу Вентс ВК 125 У1
Варіант застосування вентилятора побутового канального Вентс ВК 125 У1 на кухні.
