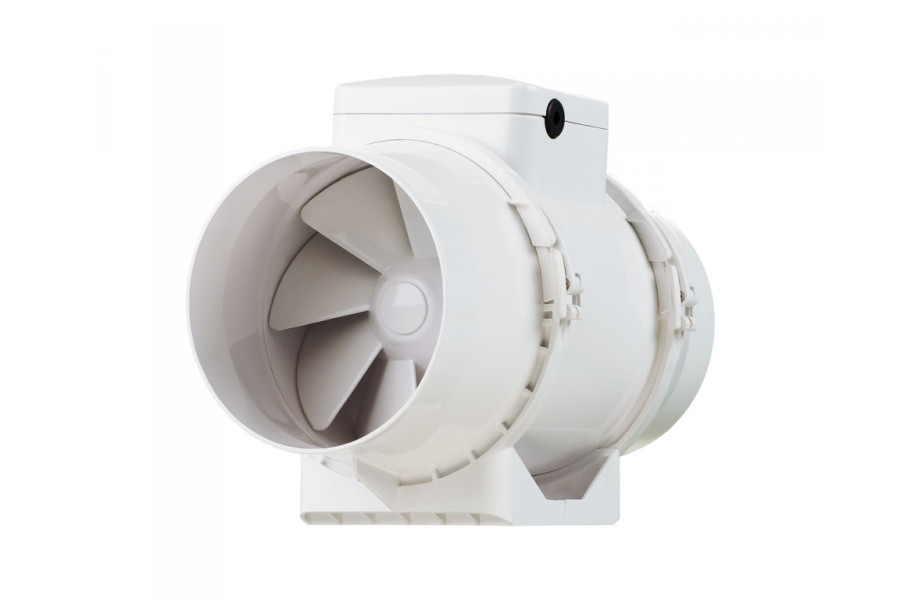

Застосування Вентс ТТ 100
Вентилятори Вентс ТТ 100 об'єднують в собі широкі можливості і високі характеристики осьових і центробіжних вентиляторів. Використовуються в приточно-витяжних системах вентиляції, які вимагають високого тиску, потужного повітряного потоку і низького рівня шуму. Вентилятори Вентс ТТ 100 є відмінним вибором для установки в витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе.
Конструкція Вентс ТТ 100
Корпуси вентиляторів виготовляються з високоякісних і високоміцних матеріалів: серія ВЕНТС ТТ - AБС-пластик. З'ємний центральний блок з двигуном, крильчаткою і клемної коробкою кріпиться до патрубків за допомогою спеціальних хомутів на засувках.
Це робить обслуговування вентилятора максимально простим і зручним. Вам не потрібно розбирати і демонтувати весь вентилятор - просто вийміть центральний блок з корпусу і зробіть сервісне обслуговування.
Всі моделі серії ВЕНТС ТТ можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.
Двигун Вентс ТТ 100
У моделях серії ВЕНТС ТТ застосовуються однофазні одно-або двошвидкісні двигуни. Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками (ВЕНТС ТТ ... С). Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи). Клас захисту двигуна - IP X4.
Регулювання швидкості Вентс ТТ 100

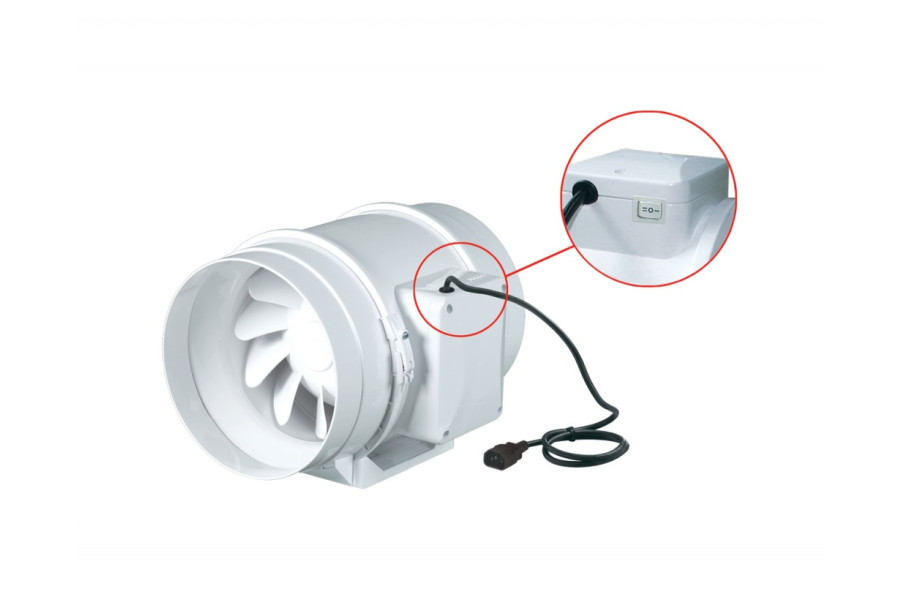

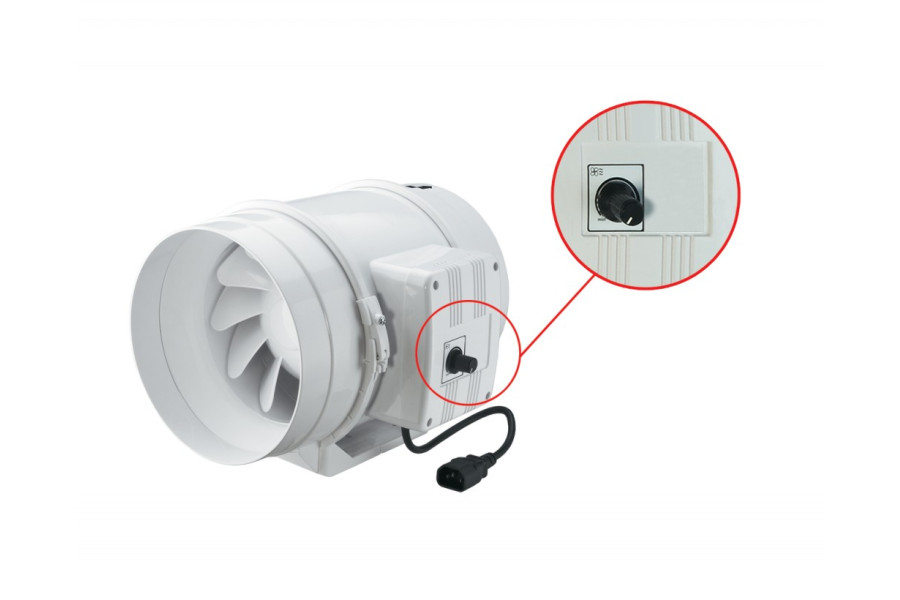

Управління двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція "В") або зовнішнього перемикача П2-1-300, а також П2-5, 0 для багатошвидкісних вентиляторів (купуються окремо). Можливе плавне регулювання обертів за допомогою вбудованого регулятора (опція "П") зовнішнього сімісторного або автотрансформаторного регулятора (купуються окремо), підключивши його до клеми максимальної швидкості двигуна.
Монтаж Вентс ТТ 100
Вентилятори можуть встановлюватися на початку, середині або наприкінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. В одній системі можлива установка декількох вентиляторів:

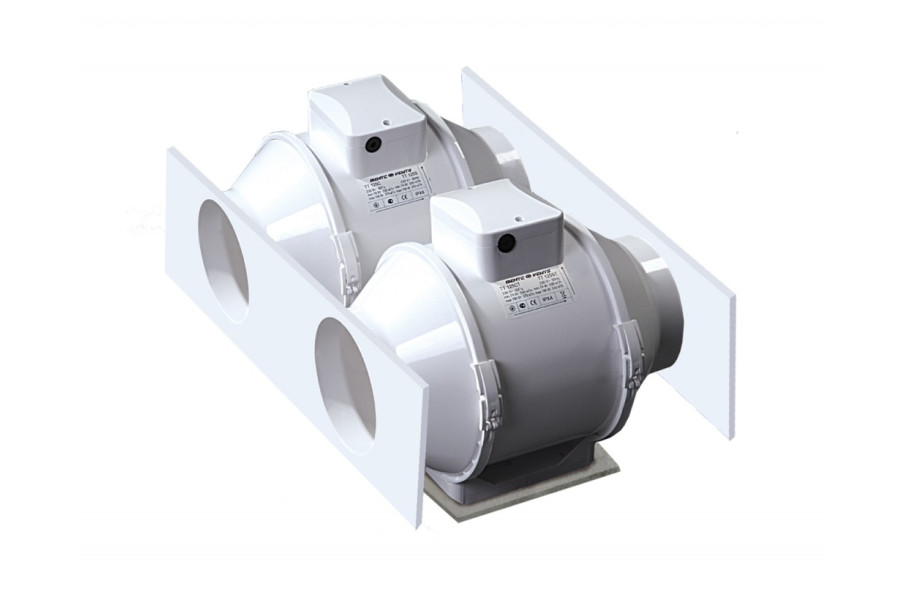

- паралельно (для збільшення витрати повітря);
- послідовно (для збільшення робочого тиску).
Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни. Для зручності монтажу та підключення монтажна коробка встановлюється в будь-якому положенні.

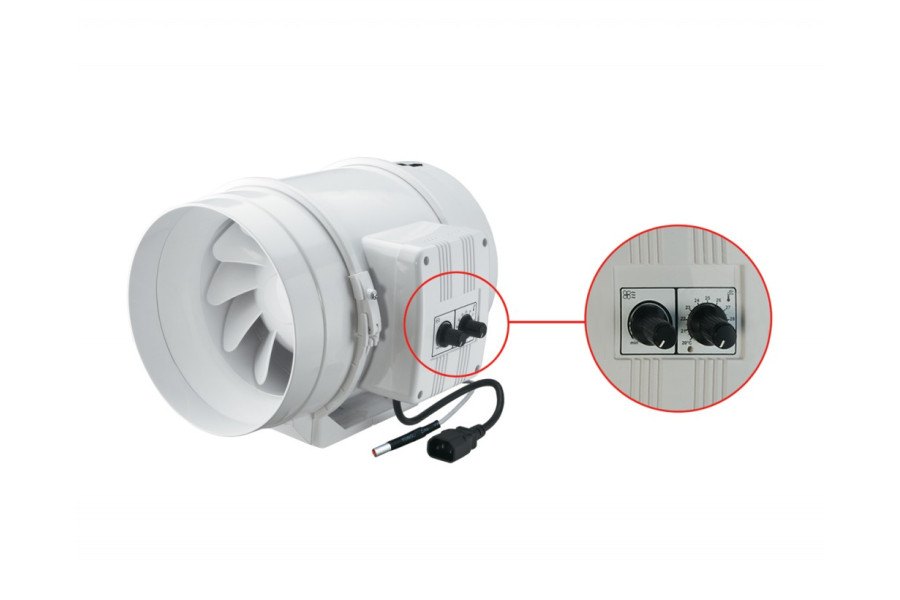

Вентилятор Вентс ТТ 100 з електронним модулем температури і швидкості (опція "У")
Ідеальне рішення для вентиляційних систем приміщень, де необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури і швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря (у вентиляційному каналі або приміщенні).
На передній панелі електронного модуля розташовані:
- регулятор попередньої установки швидкості обертання крильчатки;
- регулятор порогу спрацьовування електронного термостата;
- індикація спрацьовування термостата.
Існує два виконання:
- з вбудованим в канал вентилятора датчиком температури (опція "У"/"У1");
- з виносним датчиком температури з кабелем довжиною 4м (опція "Ун"/"У1н").
Алгоритм роботи Вентс ТТ 100 з електронним модулем температури і швидкості
За допомогою ручки регулювання термостата встановлюємо бажану температуру повітря (поріг спрацьовування термостата). За допомогою ручки регулювання швидкості обертання крильчатки встановлюємо необхідну мінімальну швидкість обертання (витрата повітря). При підвищенні температури повітря з подальшим перевищенням встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання. Для виключення можливості частого перемикання двигуна (при встановленній в каналі пороговой температурі) введена затримка перемикання.
Існують два алгоритми затримки, які можуть бути використані в різних випадках::
- Затримка по датчику температури (опція "У"): при перевищенні температури повітря на 2 °С вище встановленого порогу спрацьовування термостата відбувається переключення на підвищену швидкість. Повернення на раніше встановлену (знижену) швидкість відбудеться при встановленні температури нижче порога спрацьовування термостата. Даний алгоритм може бути використаний при необхідності підтримки температури повітря з точністю менше 2 °С. При цьому перемикання вентилятора будуть рідкісними.
- Затримка за таймером ("У1"): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата, відбувається перемикання на підвищену швидкість і включається таймер затримки на 5 хв. Повернення на раніше встановлену (знижену) швидкість відбудеться при встановленні температури нижче порога спрацьовування термостата і тільки після відпрацювання таймера затримки. Даний алгоритм може бути використаний при необхідності точної підтримки температури повітря. При цьому вентилятор буде переключатися частіше, ніж у випадку затримки по датчику температури, але з інтервалами не менше 5 хв.
Приклад монтажу Вентс ТТ 100
У ванній кімнаті
В офісному приміщенні
Паралельна установка вентиляторів на складі для збільшення продуктивності
