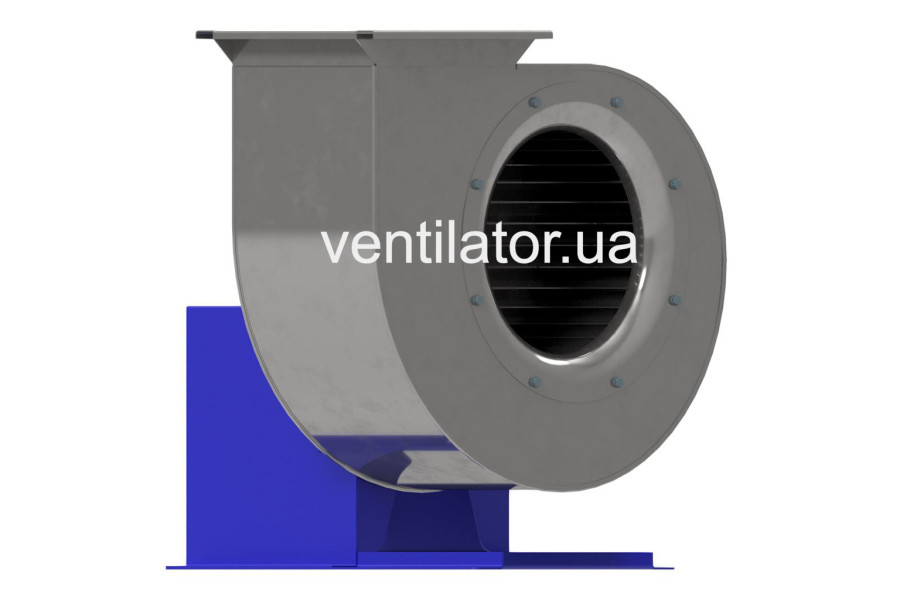

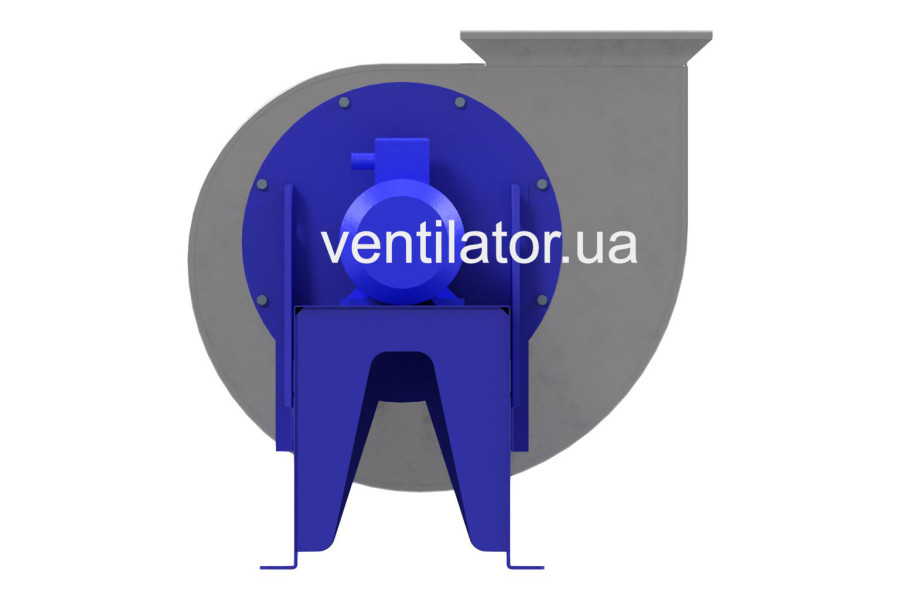

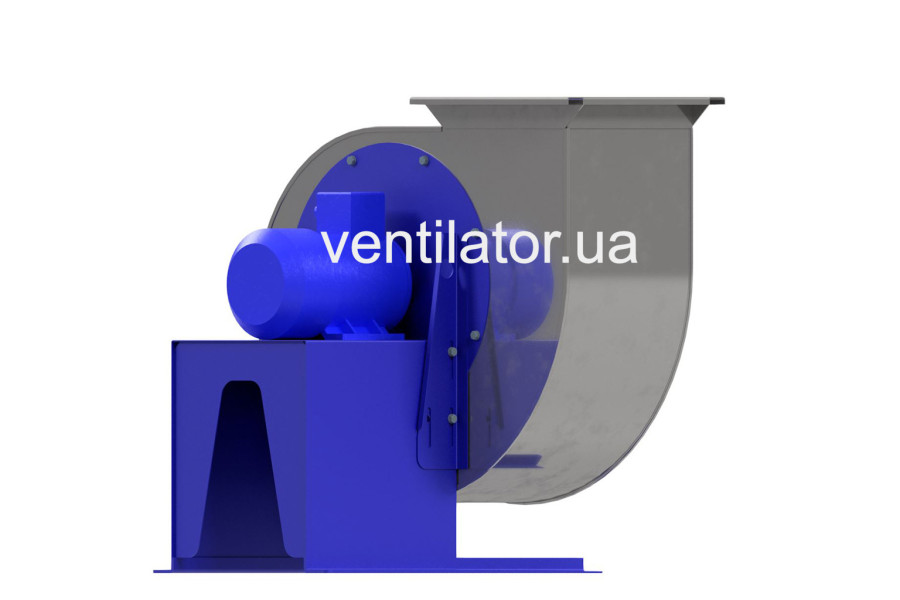

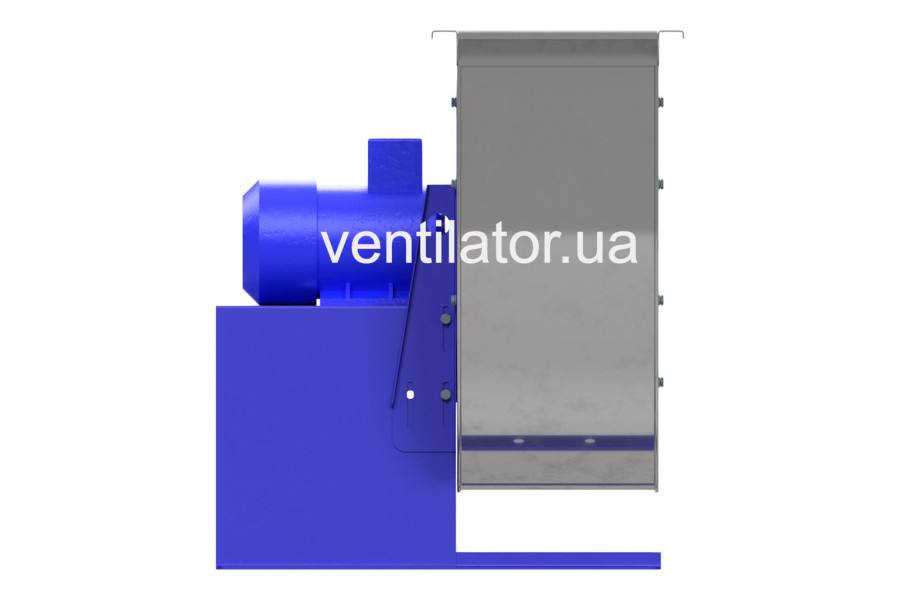

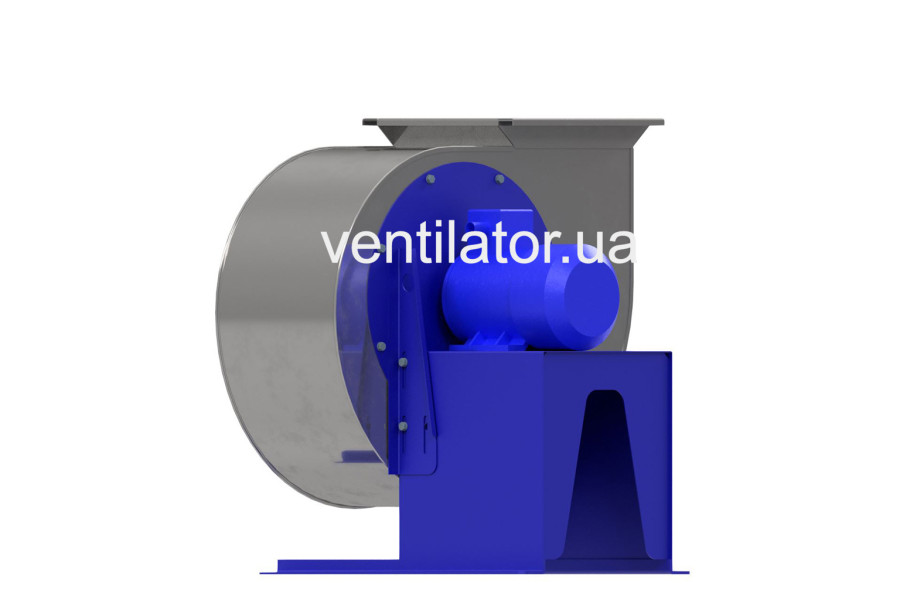

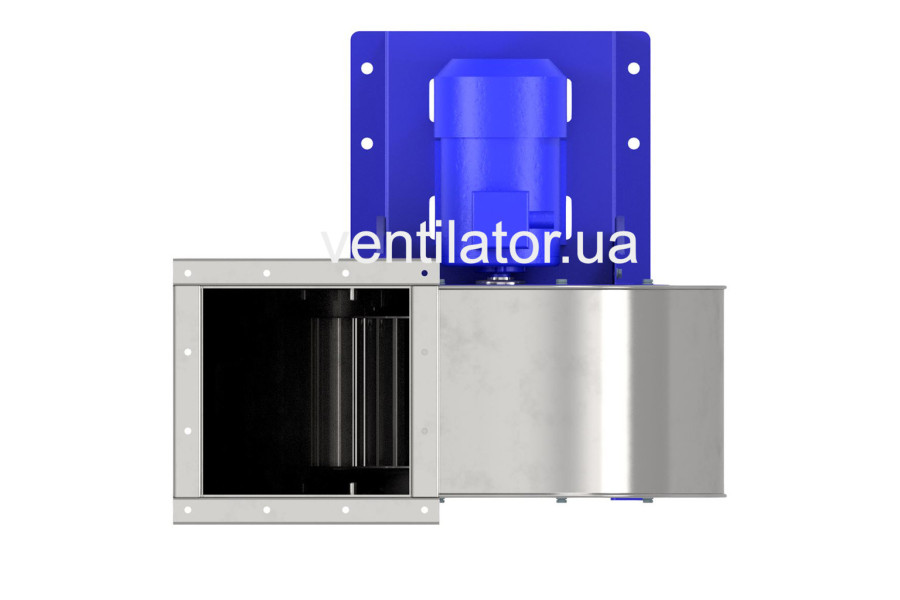

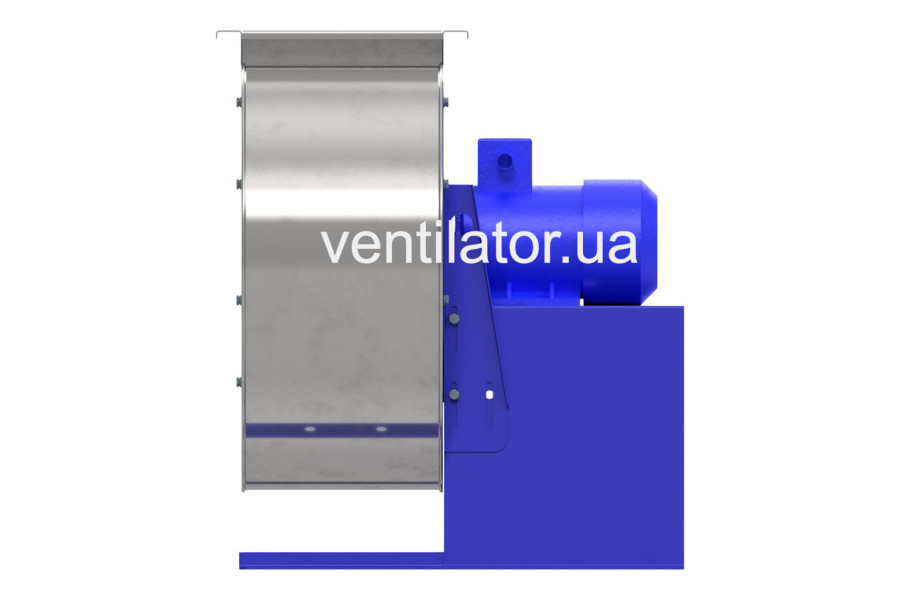

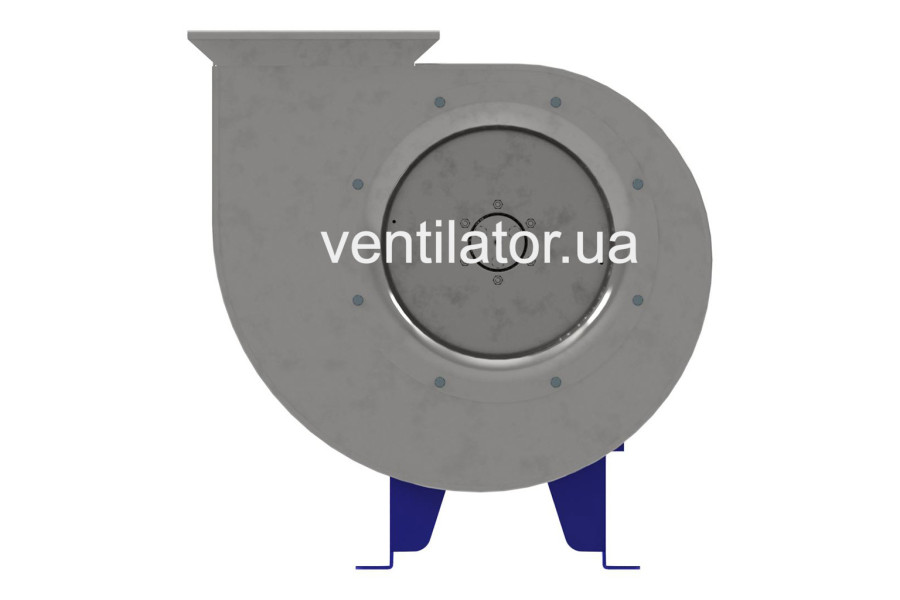

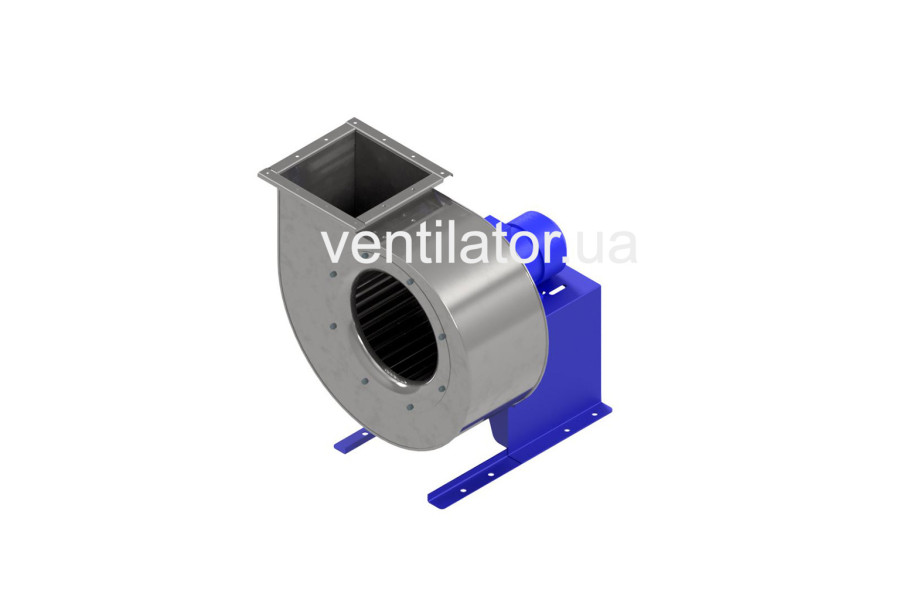

ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв, виконання 1

Name: ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв, виконання 1
Brand: КВЗ
SKU: ВЦ475315AISI430
Price: 27267 UAH
Availability: InStock

Відцентровий вентилятор низького тиску

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

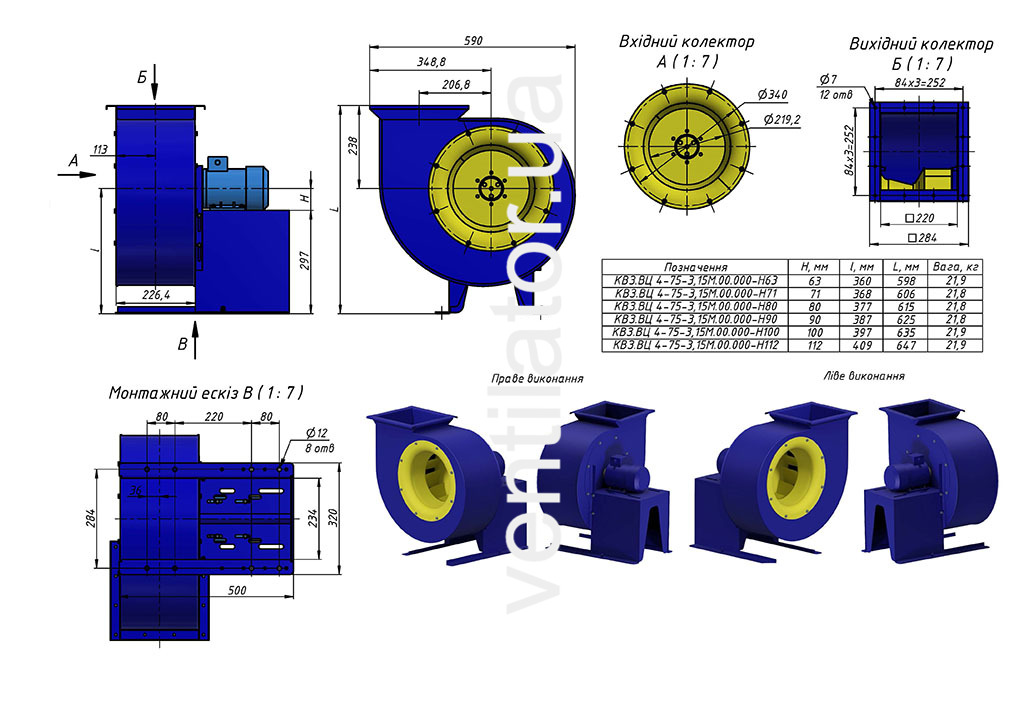

Габаритні розміри

Відгуки 0

Питання0

Популярний

ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв, виконання 1

Є в наявності

Код товару: ID7356

27 267₴

Знайшли дешевше?

Вентилятор відцентровий низького тиску серії ВЦ 4-75 НЖ №3,15 з електродвигуном Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв загальнопромислового призначення, виготовлений за схемою виконання № 1 з неіржавіючої сталі AISI 403 для агресивних середовищ. Робоча точка вентилятора: 2900 м³/год при тиску 1090 Па.

Продуктивність, м³/год:2900

Тиск, Па:1090

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв, виконання 1

27 267₴

Опис

Вентилятор відцентровий низького тиску серії ВЦ 4-75 НЖ №3,15 (ВР 88-72.1-5.5, ВР 80-75-5) з електродвигуном Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв корозієстійких, виготовлений з неіржавіючої сталі AISI 403 для агресивних середовищ.

Даний вентилятор призначений для систем вентиляції або кондиціонування повітря та інших газових сумішей, забрудненого домішками агресивних газів і пари, в яких стійкість нержавіючої сталі вище стійкості сталі звичайної якості, не містять волокнистих матеріалів, липких речовин, пилу та інших твердих домішок не більше 100 мг/м³ в умовах помірного (У) клімату (3-я категорія розміщення) і тропічного (Т) клімату (2-я категорія розміщення) відповідно до ДСТУ 15150.

Відцентровий вентилятор ВЦ 4-75 НЖ №3,15 (ВР 88-72.1-5.5, ВР 80-75-5) складається з наступних вузлів, які можна придбати окремо:

вентилятор ВЦ 4-75 НЖ №3,15 (ВР 88-72.1-5.5, ВР 80-75-5) без електродвигуна
робоче колесо вентилятора ВЦ 4-75 НЖ №3,15 (ВР 88-72.1-5.5)
обичайка (корпус) вентилятора ВЦ 4-75 НЖ №3,15 (ВР 80-75-5)
електродвигун Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв під вентилятор ВЦ 4-75 НЖ №3,15

Загальні відомості про відцентрові вентилятори ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5):

Низького тиску
Одностороннього всмоктування
Назад загнуті лопатки
Кількість лопаток 12
Напрямок обертання - праве і ліве
Вентилятори виготовляються відповідно до ТУ У 28.2-24881057-003:2023
Матеріал виготовлення - нержавіюча сталь.

Призначення відцентрових вентиляторів ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5):

Відцентровий вентилятор ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв з нержавіючої сталі призначений для переміщення повітря, забрудненого домішками агресивних газів і пари, в яких стійкість нержавіючої сталі вище стійкості сталі звичайної якості, не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількості не більше 100 мг/м³.

Відцентрові вентилятори ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5) застосовуються:

в системах кондиціонування повітря
в системах вентиляції
в системах повітряного опалення
для інших санітарно-виробничих цілей

Відцентровий вентилятор ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5) експлуатується в умовах помірного клімату при температурі навколишнього середовища від -40 °C до +40°C. Температура переміщуваного середовища не повинна перевищувати 80 °C.

Принцип роботи відцентрового вентилятора ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5):

Повітря, шляхом передачі йому енергії лопаток робочого колеса, надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку до равлика спірального корпусу. У равлику, переміщаючись по спірально-образному корпусу, повітря під тиском направляється через вихлоп вентилятора.

Комплектність відцентрового вентилятора ВЦ 4-75 НЖ №3,15 з ел.двигуном АІР 80 А2 1,5 кВт 3000 об/хв (ВР 88-72.1-5.5, ВР 80-75-5):

Вентилятор ВЦ 4-75 НЖ №3,15 (ВР 88-72.1-5.5, ВР 80-75-5) з електродвигуном Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв складається з таких основних вузлів, як:

спіральний корпус,
робоче колесо,
станина,
колектор,
електродвигун Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв.

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини.

Станина вентилятора - зварна. Основа має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух.

Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:

а) праве обертання

б) ліве обертання

Примітка щодо категорій розміщення в залежності від кліматичних умов:

1-а категорія: для експлуатації на відкритому повітрі (вплив сукупності кліматичних факторів, характерних для даного макрокліматичних районів);

2-я категорія: для експлуатації під навісом або в приміщеннях (об'ємах), де коливання температури і вологості повітря несуттєво відрізняються від коливань на відкритому повітрі і є порівняно вільний доступ зовнішнього повітря, наприклад, в наметах, кузовах, причепах, металевих приміщеннях без теплоізоляції, а також в оболонці комплектного виробу категорії 1 (відсутність прямого впливу сонячного випромінювання і атмосферних опадів);

3-я категорія: для експлуатації в закритих приміщеннях (об'ємах) з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури і вологості повітря і вплив піску та пилу істотно менше, ніж на відкритому повітрі, наприклад, в металевих з теплоізоляцією , кам'яних, бетонних, дерев'яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання; суттєве зменшення вітру; суттєве зменшення або відсутність впливу розсіяного сонячного випромінювання і конденсації вологи);

4-я категорія: для експлуатації в приміщеннях (об'ємах) зі штучно регульованими кліматичними умовами, наприклад, у закритих опалювальних або охолоджуваних і вентильованих виробничих Для експлуатації в приміщеннях з кондиціонованим або частково кондиціонованим повітрям і інших, у тому числі добре вентильованих підземних приміщеннях (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску і пилу зовнішнього повітря; відсутність або істотне зменшення впливу розсіяного сонячного випромінювання і конденсації вологи);

5-я категорія: для експлуатації в приміщеннях (об'ємах) з підвищеною вологістю (наприклад, в неопалювальних і невентильованих підземних приміщеннях, в тому числі шахтах, підвалах, в грунті, в таких суднових, корабельних та інших приміщеннях, в яких можливе тривале наявність води або часта конденсація вологи на стінах і стелі, зокрема, в деяких трюмах, в деяких цехах текстильних, гідрометалургійних виробництв і т.п.).

Характеристики

Основні

Модель

ВЦ 4-75 НЖ №3,15

Тип електродвигуна

АІР, АД

Продуктивність, м³/год

2900

Тиск, Па

1090

Макс. температура переміщуваного повітря, °С

Межа забрудненості, мг/м3

100

Маса, кг

42,4

Кількість оборотів робочого колеса, об./хв

2880

Максимальний ККД, ηmax (%)

299

Електродвигун АІР 80 A2

Основні

Модель

АІР 80 А2

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

1.5

Об./хв

3000

n, об./хв

2830

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

78,1

Коефіцієнт потужності, cosφ

0,84

Маса, кг

15,5

Габарит (висота осі обертання), мм

Споживаний номінальний струм, Iн (А)

3,6

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,3

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,2

Ставлення пускового струму до номінального, Iпуск/Iн

7,0

Фазність

3-фазний

Аеродинамічні характеристики для вентиляторів з номінальним (стандартним) діаметром робочого колеса: D = Dн

УМОВНІ ПОЗНАЧЕННЯ:
Q	- продуктивність по повітрю, тис. м3/год;
Pv	- повний тиск, Па;
η	- коефіцієнт корисної дії;
N	- споживана потужність двигуна, кВт;
U	- окружна швидкість колеса, м/с;
n	- кількість обертів на робочому колесі, об/хв.
