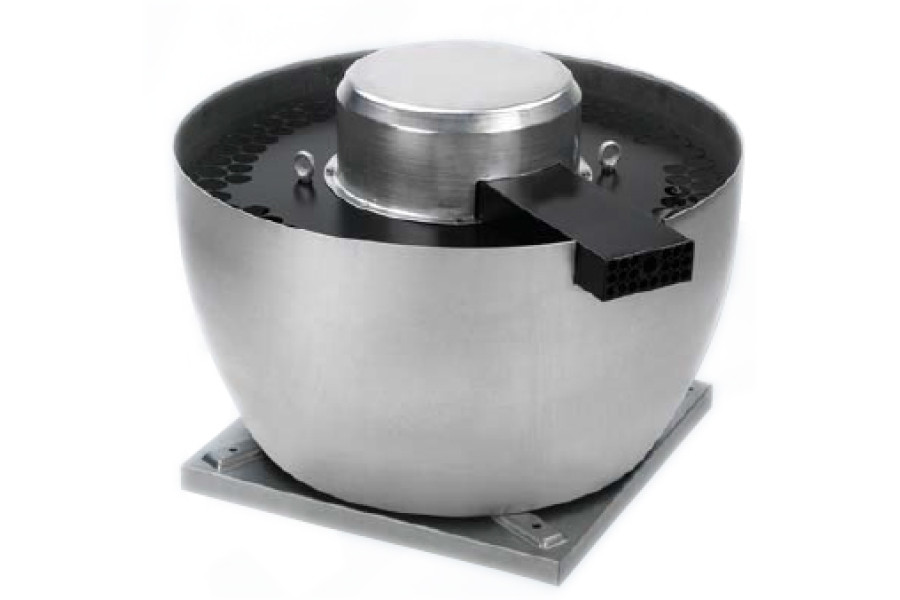

S&P MAX-TEMP CTVT/6/12-560

Name: S&P MAX-TEMP CTVT/6/12-560
Brand: Soler & Palau

Даховий відцентровий вентилятор димовидалення

Виробник: Soler & Palau

Все про товар

Опис

Характеристики

Технічні характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID22461

договірна

Даховий відцентровий вентилятор димовидалення з вертикальним викидом повітря S&P MAX-TEMP CTVT/6/12-560. Максимальна продуктивність повітря: 13000/6400 м³/год; Максимальна споживана потужність: 2400/640 Вт; Частота обертання: 960/480 об./хв.; Струм: 5,6/2,2 А; Кількість полюсів: 6/12.

Напруга, В:400

Об./хв:960/480

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

S&P MAX-TEMP CTVT/6/12-560

Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

Дахові відцентрові вентилятори з вертикальним викидом повітря S&P MAX-TEMP CTVT/6/12-560 розроблені спеціально для систем димовидалення та мають межі вогнестійкості 400°С/2 години або 600°С/2 години*. Також, вентилятори дахові димовидалення S&P MAX-TEMP CTVT/6/12-560 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -20°С до 120°С.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

Основа вентиляторів виготовлена з оцинкованої сталі, корпус - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 6/12 полюсними трифазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

Параметри електроживлення: 3ф - 400 В - 50 Гц
Клас захисту IP55.
Клас ізоляції F.
Кулькові підшипники не потребують обслуговування.
Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
Регулювання швидкості за допомогою перетворювача частоти.

* Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Характеристики

Основні

Модель

S&P MAX-TEMP CTVT/6/12-500

Напруга, В

400

Сила струму, А

5,6/2,2

Частота струму, Гц

Об./хв

960/480

Клас ізоляції двигуна

Клас захисту пристрою, IP

Маса, кг

134

Кількість полюсів

6/12

Макс. температура переміщуваного повітря 120 хв, °С

400/600

Продуктивність, м³/год

13000/6400

Рівень шуму на відстані 3м, dB(A)

(66/51)/(70/55)

Споживана потужність, Вт

2400/640

Фазність

3-фазний

* Можливі поставки вентиляторів з межами вогнестійкості 400°С/2 години або 600°С/2 години.

Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

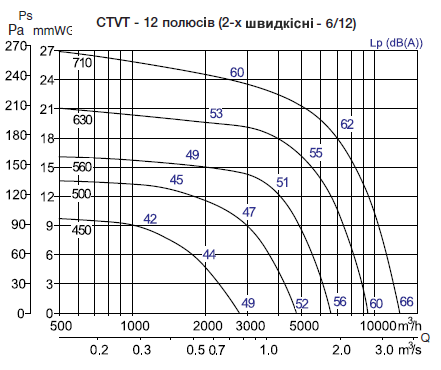

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

УМОВНІ ПОЗНАЧЕННЯ
Q	- Витрати повітря, в м³/ч и м³/с.
Ps	- Статичний тиск, в Па и мм вод.ст.

Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На виході	Qmax	3,0	8,0	11,5	11,5	8,0	1,5	-8,0
	2/3 Qmax	0,5	4,5	6,5	5,0	1,5	-3,0	-10,0
	1/3 Qmax	-1,5	2,5	4,5	3,0	-0,5	-5,0	-12,0
На вході	Qmax	4,5	9,0	10,5	8,5	6,5	5,5	3,0
	2/3 Qmax	3,0	5,0	6,0	4,5	1,0	-3,0	-9,5
	1/3 Qmax	1,0	3,0	4,0	2,5	-1,0	-5,0	-11,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочний коефіцієнт (дБ)	11	14,5	23	26	31	34	37	40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/6/12-560

Модель	Габаритні розміри, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTVT/6/12-500	1214	1216	874	832	905	630	750	14

* Номінальний діаметр.
