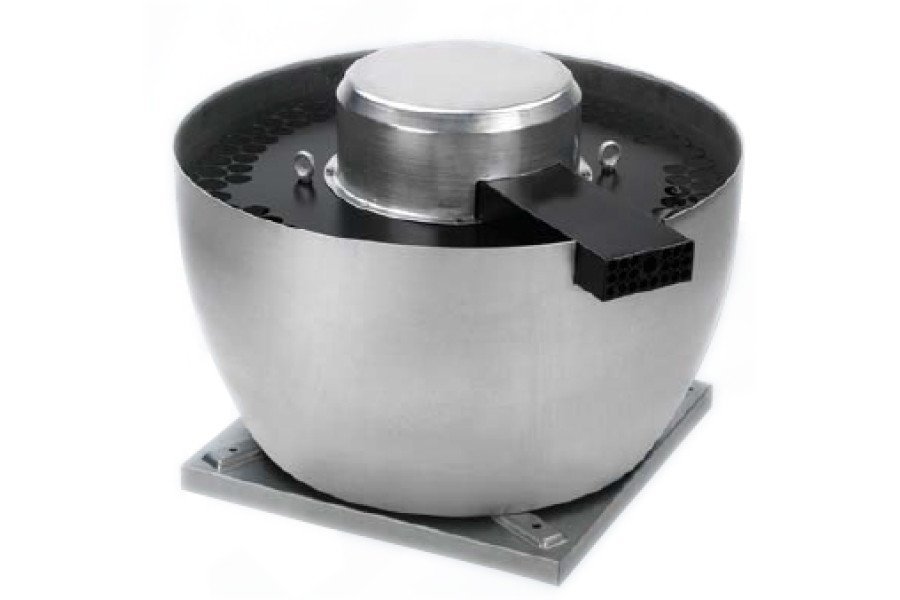

S&P MAX-TEMP CTVT/4/8-315

Даховий відцентровий вентилятор димовидалення

Виробник: Soler & Palau
0
Все про товар
Опис
Характеристики
Технічні характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Під замовлення
Код товару: ID22456
договірна

Даховий відцентровий вентилятор димовидалення з вертикальним викидом повітря S&P MAX-TEMP CTVT/4/8-315. Максимальна продуктивність повітря: 4200/2100 м3/год; Максимальна споживана потужність: 370/230 Вт; Частота обертання: 1400/700 об./хв.; Струм: 1,1/0,9 А; Кількість полюсів: 4/8.

Напруга, В:400
Об./хв:1400/700
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
S&P MAX-TEMP CTVT/4/8-315
Опис

Призначення дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315

Дахові відцентрові вентилятори з вертикальним викидом повітря S&P MAX-TEMP CTVT/4/8-315 розроблені спеціально для систем димовидалення та мають межі вогнестійкості 400°С/2 години або 600°С/2 години*. Також, вентилятори дахові димовидалення S&P MAX-TEMP CTVT/4/8-315 можуть працювати в тривалому режимі при температурі переміщуваного повітря від -40°С до 120°С.

Конструкція дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315

Основа вентиляторів виготовлена з оцинкованої сталі, корпус - з алюмінію. Вентилятори радіальні димовидалення оснащені захисною решіткою на нагнітальному боці і комплектуються 4/8 полюсними трифазними електродвигунами.

Параметри електродвигунів дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315

  • Параметри електроживлення: 3ф - 400 В - 50 Гц
  • Клас захисту IP55.
  • Клас ізоляції F.
  • Кулькові підшипники не потребують обслуговування.
  • Вбудовані термоконтакти з виходами для підключення до зовнішнього пристрою захисту.
  • Регулювання швидкості за допомогою напруги.

* Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Характеристики
Основні
Модель
S&P MAX-TEMP CTVT/4/8-315
Напруга, В
400
Сила струму, А
1,1/0,9
Частота струму, Гц
50
Об./хв
1400/700
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
55
Маса, кг
40
Кількість полюсів
4/8
Макс. температура переміщуваного повітря 120 хв, °С
400/600
Продукти­вність, м³/год
4200/2100
Рівень шуму на відстані 3м, dB(A)
(60/45)/(64/49)
Споживана потужність, Вт
370/230
Фазність
3-фазний

* Можливі поставки вентиляторів з межами вогнестійкості 400°С/2 години або 600°С/2 години.

Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.

Робочі характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315

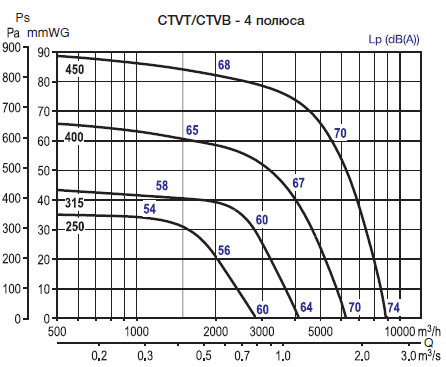

Аеродинамічні характеристики дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315
УМОВНІ ПОЗНАЧЕННЯ
Q - Витрати повітря, в м3/ч и м3/с.
Ps - Статичний тиск, в Па и мм вод.ст.
Дані наведено у відповідності зі стандартами ISO 5801 та AMCA 210-99 при температурі сухого повітря 20°С і атмосферному тиску 760 мм рт. ст.

Для визначення рівнів звукової потужності, необхідно, до рівнів звукового тиску, зазначених у технічних характеристиках, додати поправочні коефіцієнти, наведені у таблиці:

Рівень звукової потужності

Частота (Гц)
125 250 500 1000 2000 4000 8000
На виході Qmax 3,0 8,0 11,5 11,5 8,0 1,5 -8,0
2/3 Qmax 0,5 4,5 6,5 5,0 1,5 -3,0 -10,0
1/3 Qmax -1,5 2,5 4,5 3,0 -0,5 -5,0 -12,0
На вході Qmax 4,5 9,0 10,5 8,5 6,5 5,5 3,0
2/3 Qmax 3,0 5,0 6,0 4,5 1,0 -3,0 -9,5
1/3 Qmax 1,0 3,0 4,0 2,5 -1,0 -5,0 -11,5

Для отримання рівнів звукового тиску на відстані (d), необхідно, від значення рівня звукової потужності, для кожної частоти, відняти поправочний коефіцієнт, наведений у наступній таблиці:

Рівень звукового тиску

Відстань (d) 1 м 1,5 м 4 м 6 м 10 м 15 м 20 м 30 м
Поправочний коефіцієнт (дБ) 11 14,5 23 26 31 34 37 40

Габаритні розміри дахових відцентрових вентиляторів димовидалення S&P MAX-TEMP CTVT/4/8-315

Модель Габаритні розміри, мм
AH AV BH BV C D* E F
S&P MAX-TEMP CTVT/4/8-315 762 750 469 564 560 355 450 12

* Номінальний діаметр.
