Вентилятор шумоізольований S&P CVHT-10/10. Макс. продуктивність повітря: 2300 м3/год; Потужність двигуна: 750 Вт.
S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ)
Вентилятор шумоізольований відцентровий



Опис вентилятора в шумоізольованому корпусі S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ)
Відцентровий вентилятор S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ) в шумоізольованому корпусі призначений для застосування в системах загальнообмінної вентиляції або в системах димовидалення з межею вогнестійкості 400°С/2 години. S&P вентилятор комплектується робочим колесом двостороннього всмоктування, із заломленими вперед лопатками і ремінною передачею. Корпус відцентрового вентилятора Soler&Palau і крильчатка виготовляються з оцинкованої листової сталі. Зовнішній корпус вентилятора без ізоляції. Ремінна передача розташовується поза потоку переміщуваного повітря та обладнана системою автоматичного натягу ременя. Равлик вентилятора в шумоізольованому корпусі встановлено на антивібраційних опорах. Стандартно, відцентровий вентилятор S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ) поставляється з горизонтальним (модель H) або вертикальним (модель V) викидом повітря, ремінна передача і електродвигун розташовуються з правого боку, якщо дивитися з боку виходу повітря.
Електродвигун відцентрового вентилятора S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ)
Електродвигуни шумоізольованого вентилятора S&P CVHT/H 10/10 0,75KW 1400 (230/400V 50HZ) мають клас захисту IP55 і клас ізоляції F.
За запитом
- Ремінна передача і електродвигун розташовані з лівого боку вентилятора (модель TI).
- Однофазні електродвигуни потужністю до 2,2 кВт (модель CVHB).
- Двошвидкісні електродвигуни (4/8 або 4/6 полюсів).
![]() |
Монтажні опори Вентилятор встановлюється на підлозі або стелі, за допомогою чотирьох монтажних опор, розташованих по кутах корпусу. |
![]() |
Вертикальний викид повітря Вентилятор стандартно поставляється з горизонтальним або вертикальним викидом повітря (вказується під час замовлення). |
![]() |
Эксклюзивная система автоматического натяжения ремня Ременная передача не требует периодического обслуживания, т.к. натяжение ремня поддерживается автоматически. |
![]() |
Міцні кутові елементи Високу міцність корпусу додає використання алюмінієвих кутових елементів. |

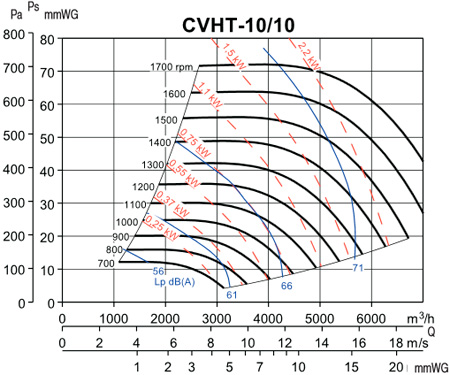

Робочі характеристики
- Q = витрата повітря в м3/год і м3/с.
- Ps = статичний тиск в Па і мм вод. ст.
- Дані наведено: відповідно до стандартів ISO 5801 и AMCA 210-99.
при температурі сухого повітря 20°C і атмосферному тиску 760 мм рт. ст.
На графіку наведено рівні звукового тиску (дБ (А)), виміряні на відстані 1,5 м від вентилятора на стороні входу повітря.
Для отримання значень рівня звукової потужності необхідно до значень рівня звукового тиску, на графіках робочих характеристик вентилятора додати значення, наведені в наступній таблиці:
S&P CVHT-10/10 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 |
17 | 15 | 11 | 11 | 4 | 4,5 | 14 | 20 | 27 |
Горизонтальний викид повітря
Модель | Габаритні розміри, мм | |||||||||||
S&P CVHT-10/10 | A | A1 | a1 | B | b1 | C | D | d1 | E | F | F1 | GxH |
821 | 763 | 844 | 837 | 916,5 | 618 | 337 | 15 | 293,5 | 65,5 | 84 | 450x450 |
