Загальні відомості про припливні установки Припливні установки для монтажу між перекриттями SL / SLIGHTLINE Ruck SL 9140 H03J 04

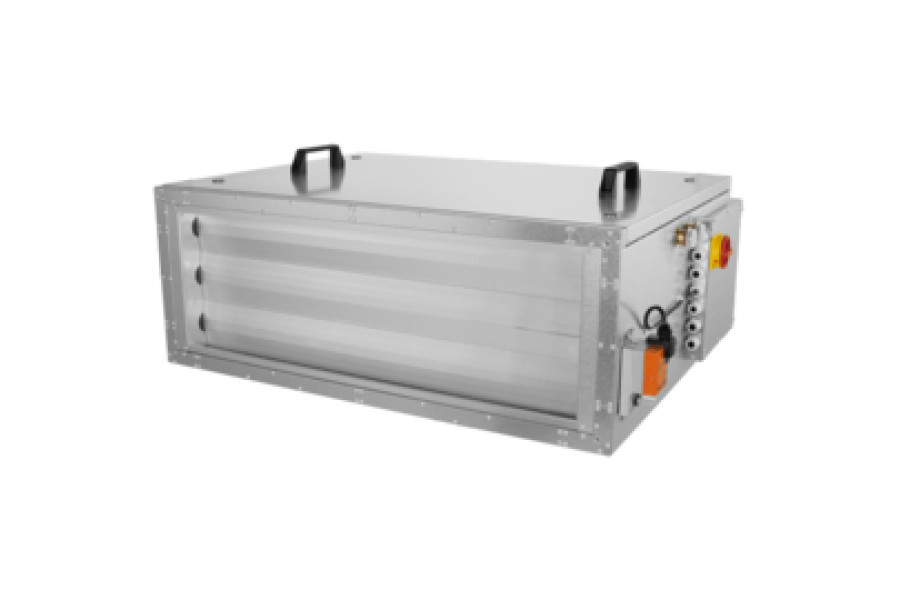

Плоска припливна вентиляційна установка для монтажу на стелі Припливні установки для монтажу між перекриттями SL / SLIGHTLINE Ruck SL 9140 H03J 04 являє собою агрегат з корпусом з оцинкованої сталі, що має тепло- та звукоізоляцію товщиною 30 мм. У пристрої використовується канальний вентилятор в круглому корпусі ETALINE з дуже високим ККД.
Тиск падіння усередині системи незначний, завдяки великим активним поверхням всіх конструктивних елементів, через які проходить повітряний потік. Стінки корпусу гладкі і герметичні як усередині, так і зовні.
Блок регулювання вбудований в пристрій і повністю електрично змонтований. На зовнішньому пульті управління можна виставляти 3 швидкості вентилятора і температуру припливного повітря або температуру в приміщенні. Також існує компонент, призначений для контролю за фільтром.
Конструктивні особливості припливних агрегатів Припливні установки для монтажу між перекриттями SL / SLIGHTLINE Ruck SL 9140 H03J 04
- Функціональний пульт управління гарної форми з цифровим табло, що показує швидкість вентиляції та температуру
- Вбудований в бічну стінку корпусу компактний легко доступний блок регулювання. Всі роз'єми встановлені
- Жалюзійний клапан з сервоприводом з пружинним поверненням
- Експлуатація при температурі повітря нижче -20 °C дозволяється тільки при установці пристрою всередині приміщення
- Водяний повітронагрівач LPHW і охолоджувач
- Клас фільтрації F5
- Зубчасті колеса захищені від забруднення
- Нагрівальний регістр і охолоджувальний контур можна повернути прямо на місці установки, завдяки чому можливе підключення з обох сторін
- Простота монтажу.
Огляд основних функцій регулювання витяжних установок Припливні установки для монтажу між перекриттями SL / SLIGHTLINE Ruck SL 9140 H03J 04
- Вибір виду обслуговування з окремим блоком управління
- Вказування поточного виду обслуговування і заданої температури
- Завдання температури на блоці управління
- Налаштування сервоприводу (вентиль циркуляційного кільця системи опалення/вентиль контуру охолодження)
- Відпускання холодильної установки
- Індикатор несправності з світлодіодом і кодом помилки
- Мінімальне або максимальне граничне значення температури припливного повітря
- Налаштування припливного і витяжного вентилятора, 3-ступінчасте
- Захист від морозу нагрівального змійовика з теплою водою
- Налаштування циркуляційного насоса опалення
- Контроль повітряного фільтра за допомогою диференціального манометра
- Блок дистанційного керування з вбудованим датчиком температури в приміщенні
- Припливна установка з сервопривідного клапаном
Великий спектр аксесуарів: фільтр F7, триходовий шаровий кран.
