Призначення пиловловлюючих агрегатів ПУ-2500
Пиловловлюючі агрегати ПУ-2500 - це фільтрувальні агрегати з двоступеневим очищенням повітря, які призначені для очищення сухих повітряних потоків від різних видів не волокнистого середньо-крупнодісперсного пилу, що не злипається в складі систем витяжної вентиляції, систем очищення та рециркуляції повітря.
Переваги пиловловлюючих агрегатів ПУ-2500
- висока продуктивність і ступінь очищення
- простота конструкції, надійність і довговічність
- ручна регенерації фільтруючих елементів
- компактність агрегату і універсальність використання
- низькі експлуатаційні витрати
- економія ел.енергії за рахунок повернення очищеного повітря
- проста і зручна заміна фільтруючих рукавів через знімну зовнішню панель.

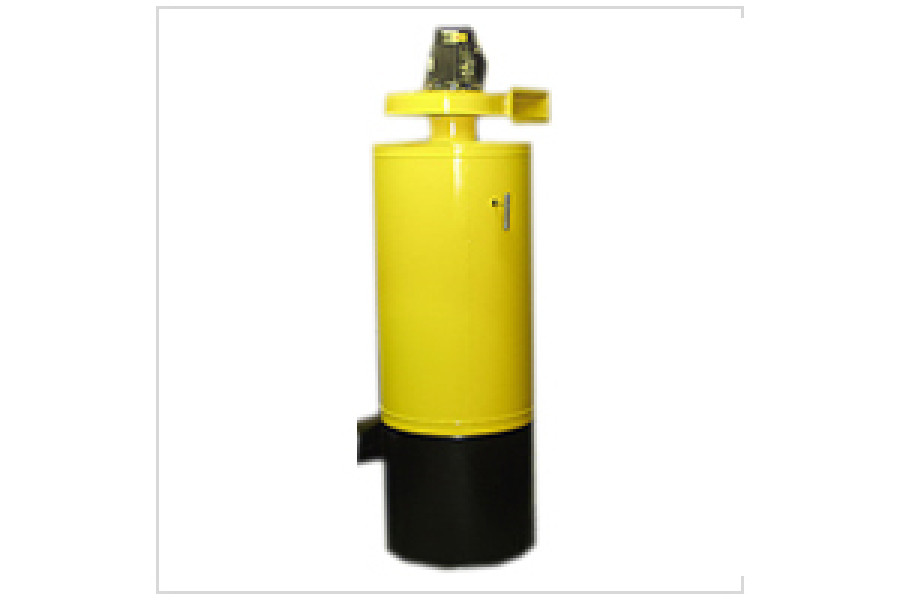

Конструкція пиловловлюючих агрегатів ПУ-2500
Корпус пиловловлюючого циклону ПУ-2500 виготовляється з листової сталі і фарбується високоякісною порошковою фарбою, яка забезпечує високий захист корпусу від впливів навколишнього середовища. Збоку корпусу агрегату розташований вхідний патрубок круглого перетину, що дозволяє підключити до агрегату вентиляційне (технологічне) обладнання. Зверху корпусу агрегату кріпиться витяжний вентилятор або повітропровід централізованої системи витяжної вентиляції. У нижній частині корпусу агрегату розташовується пилозбірник із совком.
Пиловловлюючий агрегат ПУ-2500 забезпечений 31 рукавними фільтрами діаметром 100 мм. Очищення рукавних фільтрів, які можуть бути легко замінені на нові, виробляється ручним струшувальним механізмом. Агрегат може поставлятися в рухомому або стаціонарному виконанні, що уточнюється при замовленні.
Принцип фільтрації пиловловлюючих агрегатів ПУ-2500
Пиловловлюючий агрегат ПУ має два ступені очищення повітря:
- Перший ступінь: інерційний, за рахунок розширення перетину при вході у фільтр повітряний потік значно знижує свою швидкість і прямує перпендикулярно початкового напрямку, а більш інерційні частинки пилу випадають з потоку повітря і осідають в накопичувачі. Принцип роботи агрегату вентиляцыйного пиловловлюючого, при відділенні великої фракції заснований на використанні відцентрових сил, що виникають при обертанні повітряно-пилового потоку всередині корпусу агрегату, і подальшої фільтрації потоку в рукавах з фільтрувальної тканини. Повітряний потік через вхідний патрубок надходить в циліндричний корпус. Під дією відцентрових сил великі частки пилу відкидаються до стінок корпусу, втрачають швидкість і падають в пилозбірник.
- Другий ступінь: механічний, очищення відбувається за рахунок уловлювання пилу механічними рукавним фільтрами. Ділянка зачистки, обладнана пиловловлювальним агрегатом ПУ-2500. Витяжний пристрій уловлює і видаляє пил, що утворюється при зачистці. Пиловловлювач очищає забруднене повітря і повертає його назад в приміщення. Дрібні частинки уловлюються фільтрувальними рукавами, які періодично очищаються за допомогою ручного струшуючого механізму. Механізм дозволяє струшувати при вимкненому вентиляторі накопичений пил з рукавних фільтрів в накопичувальний бункер. В результаті очищене повітря проходячи через вентилятор викидається назовні зверху корпусу агрегату.
Умови експлуатації пилоуловлюючих агрегатів ПУ-2500
Температура переміщуваного повітряного потоку не повинна перевищувати 80 °С. Очищуваний повітряний потік не повинен містити вибухонебезпечних сумішей.
