Противибуховий пристрій УЗС

Противибуховий пристрій УЗС - це комплект з захисної решітки ЗР та захисного кожуха ЗК, що призначені для ізоляції вентиляційної  системи від контакту із зовнішнім середовищем у разі виникнення повітряної ударної хвилі великої тривалості з тиском від 0,3 до 10 кг/см² (0,3-10 бар).

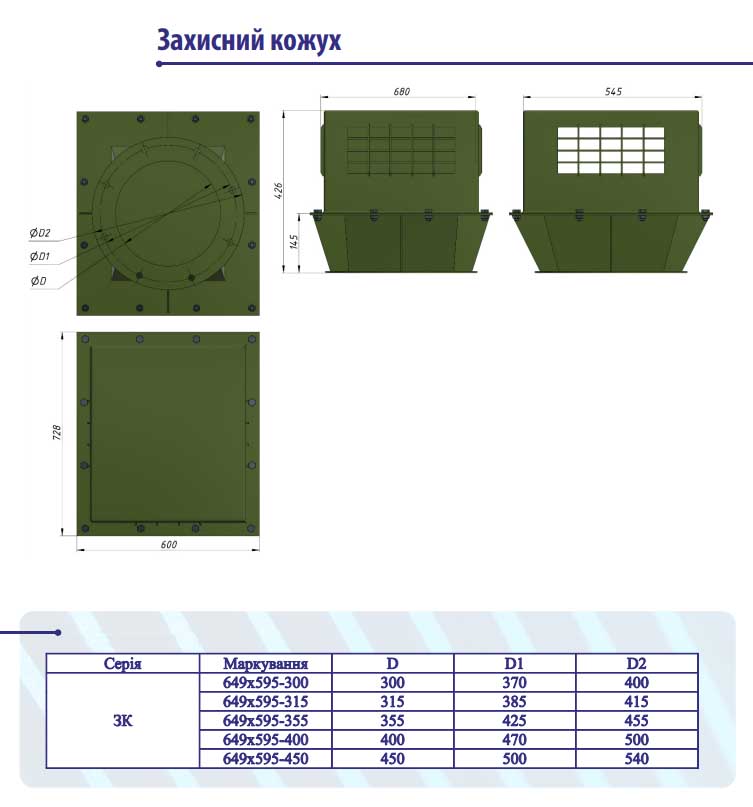

Кожух призначений для встановлення у нього захисної решітки. Цей елемент захищає секцію від механічних пошкоджень та атмосферних опадів. Встановлюється на повітропроводах діаметром від 150 до 500 мм.

Кожух з захисною решіткою кріпиться до спецперехідника болтовим з’єднанням. Монтаж пристрою в сталевому кожусі зі спецперехідником необхідно провести таким чином, щоб забезпечити вільний доступ фахівцям для обслуговування та ремонту.

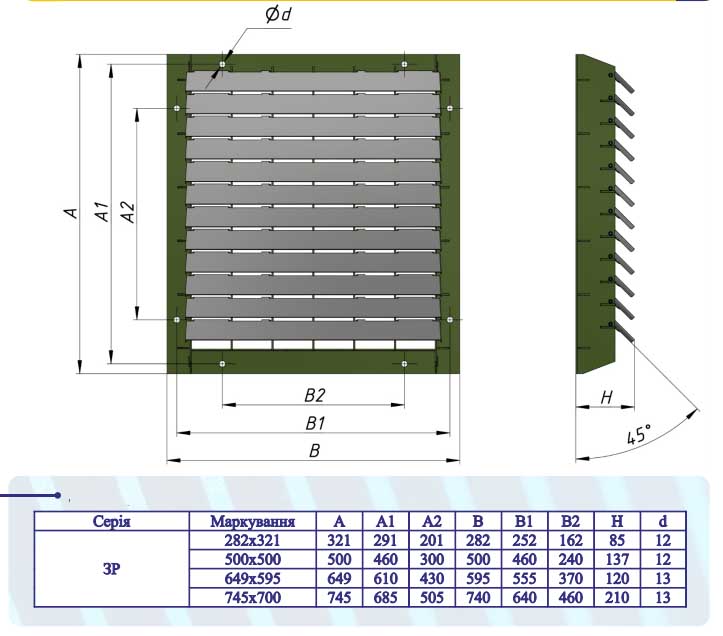

Захисна решітка

Конструкція складається з металевої решітки та прикріплених шарнірами металевих пластин-жалюзі. Під час ударної хвилі, жалюзі будуть щільно прилягати до решітки та зупиняють надмірний потік повітря. Тим самим, тиск стабілізується, а жалюзі завдяки пружинам повертаються в початкове положення.

За необхідності можна змінити кут нахилу лопатей до решітки, від 0º до 45º, користуючись регулювальними гвинтами.

Решітка йде в комплекті з кожухом ЗК.
