Область застосування мережевого насоса СЕ 800-100-11-Т УХЛ4
Мережевий насос класу СЕ 800-100-11-Т УХЛ4 розроблений для переміщення по тепловим магістралям води (межа t = 180 0С). Допустима наявність в ній не перевищуючих 0,2 мм твердих включень, концентрація яких не виходить за рамки 5 мг/дм3.
Технічні характеристики мережевого насоса СЕ 800-100-11-Т УХЛ4
Подача води у вищеназваного агрегату становить 800 м3/год, напір агрегату - 100 метрів водяного стовпа, частота обертання - 1500 об/хв, потужність при r = 888/1000 кг/м3 - 242/273 кВт при ККД - 80% і значенні допуску кавітаційного запасу, рівного 5,5 м.
Конструктивні особливості насосів СЕ 800-100-11-Т УХЛ4

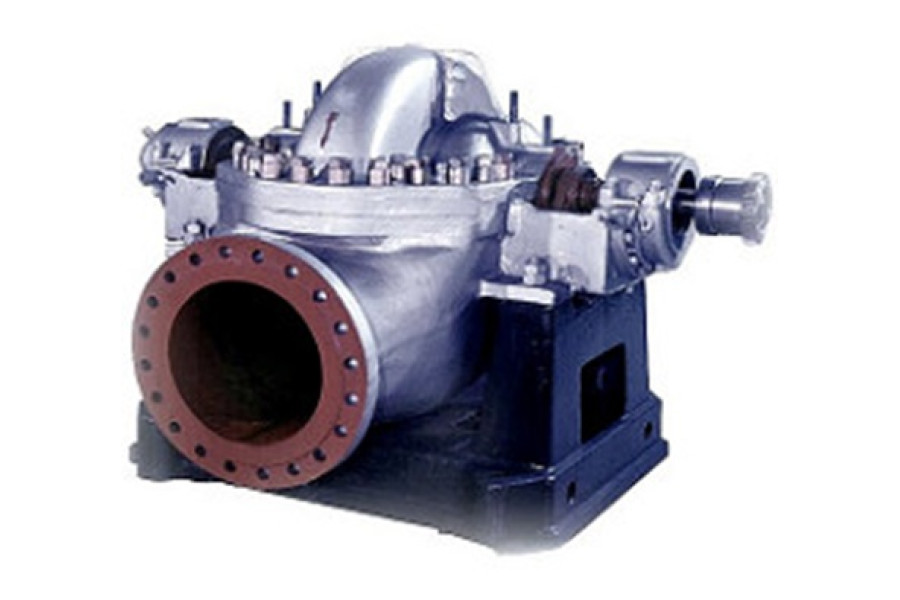

Вже згадана модель насоса - агрегат відцентрового типу, рух середовища і роз'єм корпусу в якому здійснюються в горизонтальному напрямку. Одно- або двоступеневий насос має перекладні труби і колеса робочі з двосторонніми входами. Підведення водного середовища до робочого колеса - полуспіральне, відведення - спіральне. Ротор спирається на винесені підшипники кочення (мастило картерне кільцеве). Вал ущільнюється механічним сальниковим набиванням (-С) з підведенням замикаючої і охолоджуючої рідини, яку можна замінити на торцеве (-Т).
Матеріали мережевого насоса СЕ 800-100-11-Т УХЛ4
- відлиті заготовки (сірий чавун) - кришка, корпус;
- високосортний легований прокат (марка 40Х) - вал;
- відлита заготовка (хромистая сталь марки 20Х13Л) - робоче колесо;
- незадируваний корозійностійкий сплав - щілинні ущільнення.
Комплектація мережевого насоса СЕ 800-100-11-Т УХЛ4
- сам агрегат в зборі з трубопроводами в місці його розміщення;
- відповідні фланці для патрубків;
- муфта (МУП, МУВП) для з'єднання плюс огорожа;
- електромотор приводний, кріпильні деталі для нього;
- кріпильні деталі для агрегату;
- роздільні (загальна) рами фундаментні (залежність від типорозміру агрегату);
- комплект запчастин та пристосувань.
Умови експлуатації мережевого насосів СЕ 800-100-11-Т УХЛ4
Насоси класу СЕ розроблені для використання в макрокліматичному регіоні: клімат - помірно-холодний, IV категорійність розміщення (нормативи ГОСТу 15150-69).
