Область застосування конденсатних насосів КсВ 125-140б-1-С УХЛ4
Конденсатний насос класу КсВ 125-140б-1-С УХЛ4 розроблений для переміщення по пароводяним комунікаціям енерго-теплових блоків ТЕЦ конденсатів відпрацьованого, що гріє парів, схожих з ними рідких середовищ по хімічній активності і таким параметром, як в'язкість. Як приклад останніх може служити вода (межа t = 140 0С) комплексів водо- і теплопостачання.
Технічні характеристики конденсатних насосів КсВ 125-140б-1-С УХЛ4
Подача конденсату, аналогічного за властивостями рідини насосом КсВ 125-140б-1-С УХЛ4 становить 125 м3/год, напір агрегату - 100 метрів водяного стовпа, частота обертання 2940 об/хв, потужність при r=1000 кг/м3 - 47,9 кВт при ККД - 71% і величиною допуску кавітаційного запасу, що дорівнює 1,8 метра.
Конструктивні особливості насосів КсВ 125-140б-1-С УХЛ4

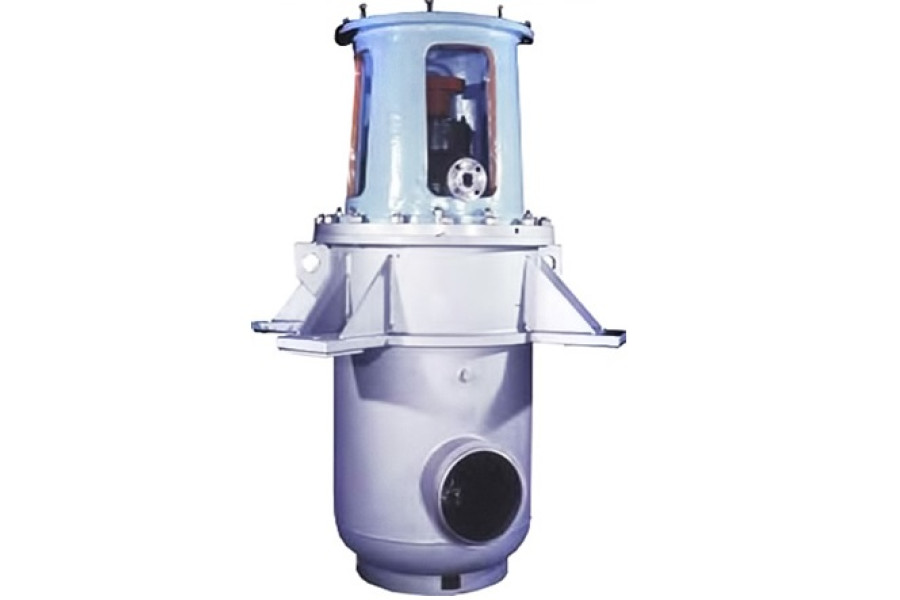

Вже згадана модель насоса - агрегат відцентровий, двокорпусний секційного типу, в вертикальному, однопоточному, багато- або одноступінчатому виконанні. Зовнішній корпус являє собою зварену конструкцію з привареними патрубками для під'єднання до трубопроводів. Внутрішній корпус виконаний з можливістю виїмки. Складові частини: ротор, статорні деталі, кінцеві ущільнення (сальниковий/торцевий тип), підшипники, електродвигун. Ротор підтримується парою опор: нижній - підшипник ковзання, верхній - підшипники кочення виносні, оброблювані мастилами картерного або пластичного типів. Зниження навантаження від осьових сил на ротор відбувається гідравлічним способом завдяки застосуванню таких пристроїв, як розвантажувальний барабан або гідропята. Кінцеві ущільнення на валу - набивка (-Т) торцевого типу або (-С) сальникового. Ці види механічних ущільнень взаємозамінні.
Матеріали конденсатних насосів КсВ 125-140б-1-С УХЛ4
- листовий прокат, поковки з вуглецевих сталей - кришка, секція, корпус;
- поковки, виливки з хромистих сталей (марки: 30Х13, 20Х13Л) - деталі проточної зони;
- незадируваний корозійностійкий сплав - щілинні ущільнення;
- високосортний легований прокат (марка 40Х) - вал.
Комплектація конденсатних насосів КсВ 125-140б-1-С УХЛ4
- насос в зборі з трубопроводами в області його розташування;
- муфта для з'єднання (МУП, МУВП типи);
- електродвигун, деталі для його кріплення;
- деталі для кріплення агрегату;
Умови експлуатації конденсатних насосів КсВ 125-140б-1-С УХЛ4
Насоси класу КсВ експлуатуються в макрокліматичному районі: клімат - помірно-холодний, категорійність розміщення IV (норми ГОСТу 15150-69).
