Область застосування конденсатних насосів Кс 50-55-2-Т УХЛ4
Конденсатний насос класу Кс 50-55-2-Т УХЛ4 розрахований для переміщення конденсату по пароводяним комунікаціям енергетичних і теплових блоків ТЕЦ, а також аналогічних пароконденсату по в'язкості і хімічній активності рідких фаз, наприклад, води без домішок (межа t = 160 0С) в комплексах водо- і теплопостачання.
Конструктивні особливості насосів Кс 50-55-2-Т УХЛ4

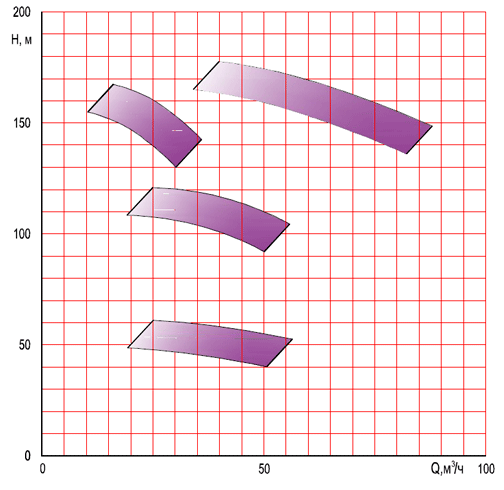

Подача конденсату або подібної рідини насосом Кс 50-55-2-Т УХЛ4 становить 50 м3/год, напір агрегату - 55 метрів, частота обертання 2920 об/хв, потужність при r = 907/1000 кг/м3 , 10,5 /11,5 кВт при ККД 65% і допуск кавитационного запасу, рівного 1,6 метра.

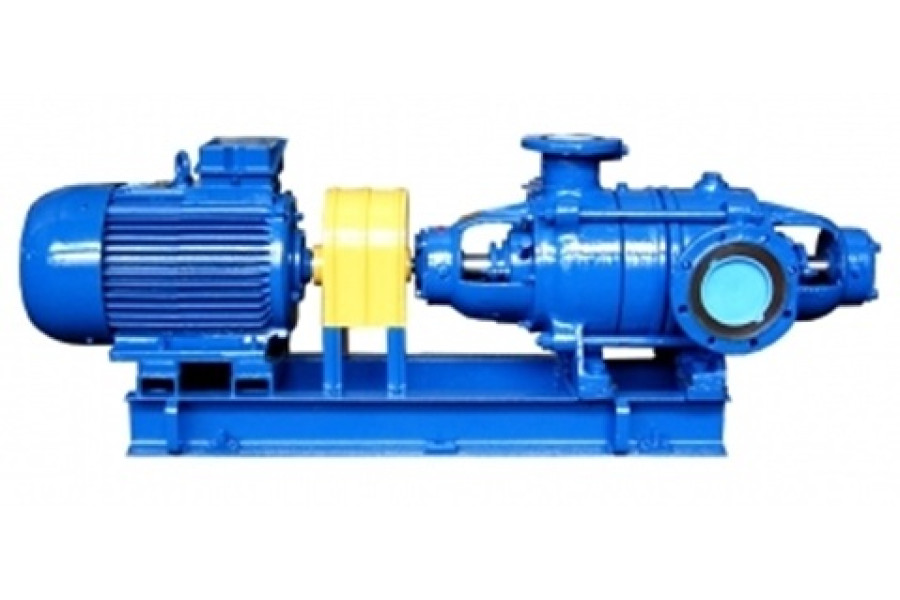

Вже згадана модель - агрегат відцентрового типу з секційним корпусом в горизонтальному, однопоточном, багатоступінчатому виконанні. Виносні підшипники кочення в конструкції служать опорами ротора. Ці деталі, щоб уникнути надмірного тертя змащуються за допомогою пластичного мастила (Кс). Кінцеві ущільнення вала є набивання (-С) сальникового типу або (Т) торцевого. Обидва механічних ущільнення взаємозамінні.
Матеріали конденсатних насосів Кс 50-55-2-Т УХЛ4
- ковані заготовки з вуглецевих сталей - кришка, корпус, секція;
- ковані заготовки, виливки з хромистих сталей марок 30Х13 і 20Х13Л - деталі проточної ділянки;
- коррозионностойкий сплав, стійкий до задиру, - ущільнювальні деталі щілинного типу;
- легований прокатаний високосортний метал - марка 40Х - вал.
Комплектація конденсатних насосів Кс 50-55-2-Т УХЛ4>
- агрегат в зборі;
- фланці відповідні на патрубках;
- тип МУП, МУВП, зубчастий сполучної муфти з огорожею;
- рама-фундамент;
- електродвигун укупі з деталями кріплення;
- кріпильні деталі агрегату;
- кріпильні деталі захищає пристрої муфти;
- ЗІП.
Умови експлуатації конденсатних насосів Кс 50-55-2-Т УХЛ4
Насоси класу Кс розроблені для використання в макрокліматичних регіонах, де клімат - помірно-холодний, категорія розміщення IV (вимоги ГОСТу 15150-69).
