Умови експлуатації насоса АХ 50-32-160
Агрегати електронасосні відцентрові типу "АХ" призначені для перекачування хімічно активних і нейтральних рідин щільністю не більше 1850 кг /м3 , мають тверді включення розміром до 1 мм, об'ємна концентрація яких не перевищує 1,5 %, з температурою від -40 до + 120 °С, швидкість проникнення корозії матеріалу проточної частини здебільшого не перевищує 0,1 мм / рік. Кінематична в'язкість перекачуваної рідини не більше 30х10-6 м2/ с. Насоси випускаються в кліматичному виконанні "У" і "Т" категорії розміщення 2 за ДЕСТУ 15150-69 і придатні для роботи, як в закритих приміщеннях, так і поза приміщеннями.
Конструктивні особливості насоса АХ 50-32-160
Насось типу АХ 50-32-160 у виконанні "К", "Е", "І", "Н" є відцентровими горизонтальними консольними одноступінчастими з відкритим робочим колесом. Підведення перекачуваної рідини до насоса здійснюється горизонтально, відведення - вертикально вгору.
Насос складається з трьох основних вузлів: приводної частини, проточної частини і вузла ущільнення. Приводна частина кріпиться до корпусу насоса і має підтримуючу лапу.
У приводную частину входять кронштейн, вал з підшипниками, закритими кришками, відбійники і сполучна муфта з пружним елементом, яка передає крутний момент від приводу. Змащення підшипників проводиться мастилом жирового типу 1-13 або іншими, якістю не нижче вказаної. Для вимірювання температури підшипників застосовуються датчики ТСМ-0979 за ТУ 25-02.792288-80.
Проточна частина складається з корпусу насоса, колеса рабочого і кришки корпусу насоса. Корпус насоса виконаний з лапами, якими кріпиться до фундаментної плити. Колесо робоче кріпиться на валу насоса гайкою з правим різьбленням.
Насос може бути виготовлений з ущільненням двох видів:
- сальніковьм з м'якою набивкою - СД;
- двойньм торцовьм ущільненням - 55.

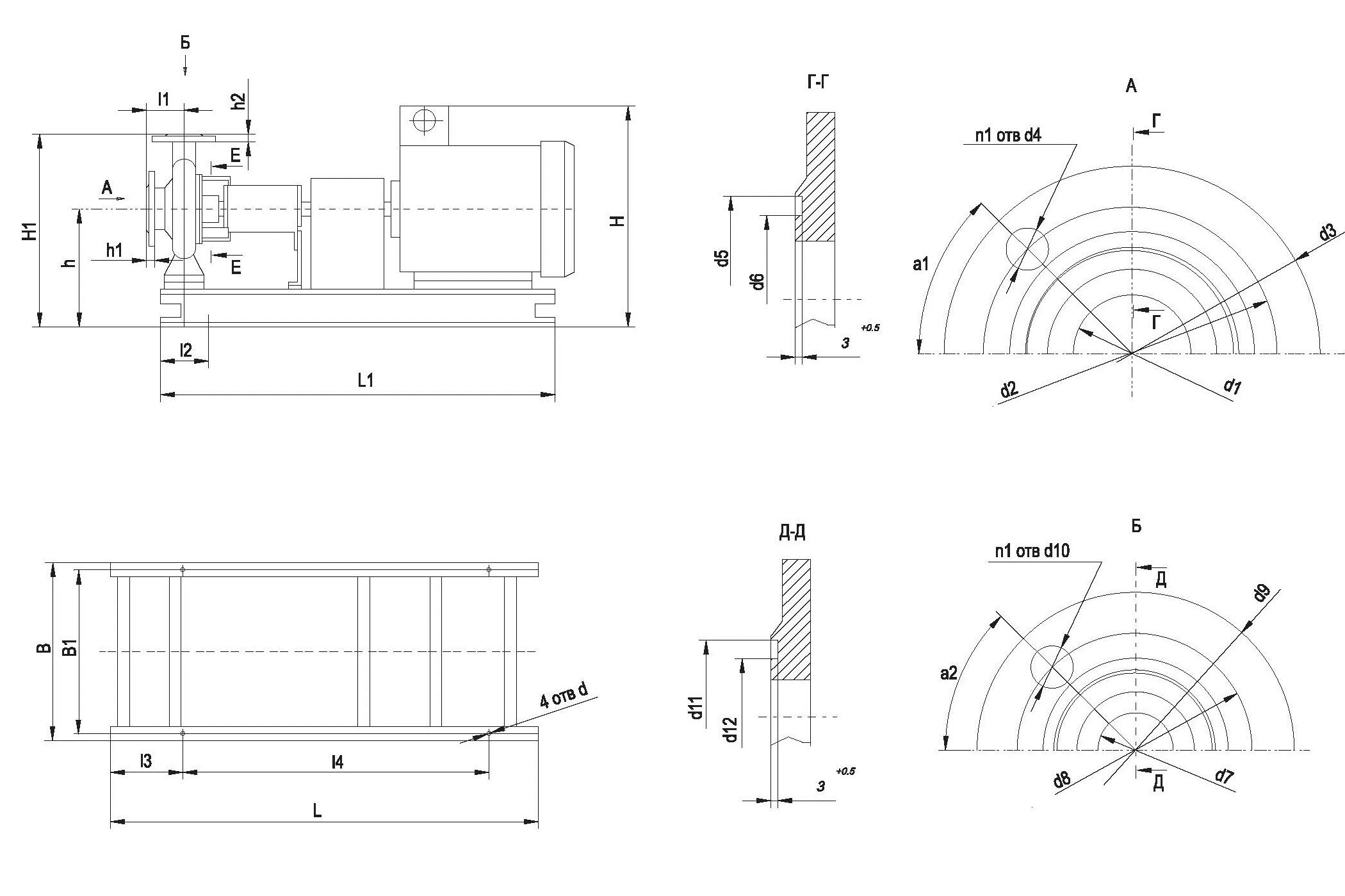

Для зручності транспортування на опорному кронштейні передбачений рим-болт. Злектронасосний агрегат складається з насоса, приводного двигуна, фундаментної плити, муфти, щитка огородження муфти. Напрямок обертання ротора - за годинниковою стрілкою, якщо дивитися з боку приводу.
Деталі проточної частини насоса виготовляються в наступних модифікаціях по матеріалу:
- А - вуглецева сталь 25Л;
- К - хромонікелева сталь 12Х18Н9ТЛ;
- К1 - хромонікелева сталь 10Х18Н3Г3Д2Л;
- Е - хромонікельмолібденова сталь 12Х18Н12МЗТЛ;
- І - хромонікельмолібденомедніста сталь 07ХН25МДТЛ;
- Н - хромонікельмолібденомедіста сталь 07ХН25МДТЛ.
Насоси з проточними частинами з матеріалів "К", "Е" і "І" можуть виготовлятися у вибухобезпечному виконанні.
