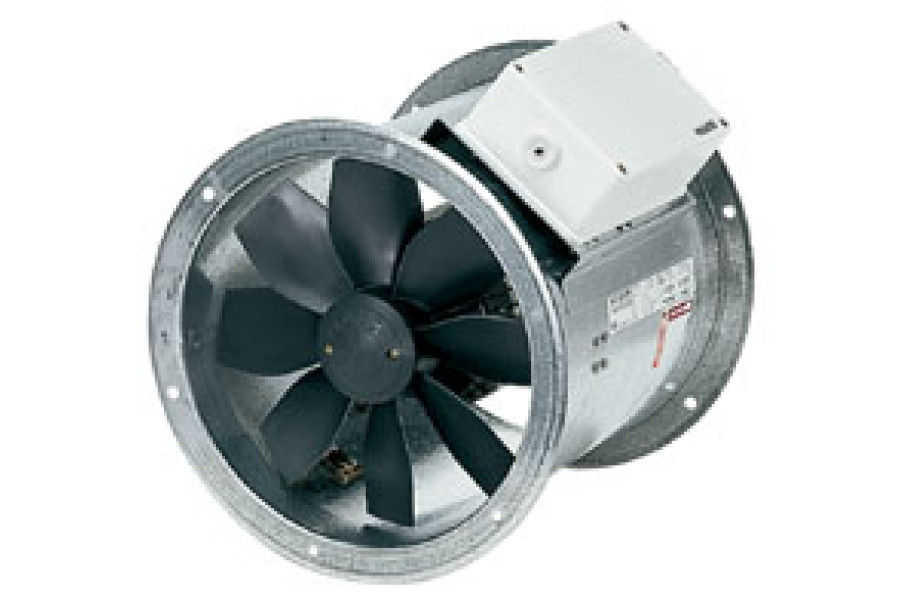

Maico EZR 30/6 B

Призначення осьового промислового трубного вентилятора Maico EZR 30/6 B

Вентилятор трубний промисловий Maico EZR 30/6 B призначений для установки у виставкових залах, офісах, майстернях, місцях виробництва, для відсмоктування на верстатах. Не підходить для транспортування повітря, насиченого водяною парою.

Конструкція трубного витяжного осьового вентилятора Maico EZR 30/6 B

Вентилятор осьовий витяжний Maico EZR 30/6 B оснащений асинхронним конденсаторним двигуном з конденсатором у клемній коробці, з регульованою швидкістю обертання і термічним захистом від перевантаження. Крильчатка ветилятора трубного осьового Maico EZR 30/6 B виготовлена ​​з армованого скловолокном поліаміду, має 8 лопатей і динамічно збалансована в 2 рівнях, клас за якістю 6.3 згідно DIN ISO 1940 Частина 1. Трубна втулка вентилятора Maico EZR 30/6 B виготовлена ​​з оцинкованої листової сталі, фланці знаходяться з обох сторін. Щоб уникнути передачі коливань на систему повітропроводів слід застосовувати еластичні з'єднувальні штуцери, ніжки і віброізолятори.

Вентилятор Maico EZR 30/6 B має зовнішню клемну коробку з сальниками. Приєднання вентилятора Maico EZR 30/6 B виконані безпотенційно на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MVE 10 або до ланцюга струму управління контактора.

Монтаж вентилятора Maico EZR 30/6 B

Монтаж вентилятора Maico EZR 30/6 B можливий у будь-якому положенні .

Напрямок потоку повітря вентилятора трубного промислового Maico EZR 30/6 B

На наступному малюнку наведені напрямки потоку повітря:

1. Напрям "А": зі всмоктуванням повітря з боку двигуна (стандартно) .
2. Напрям "В": викид повітря з боку двигуна (за запитом).
3. Напрямок обертання.

Вказівки з безпеки вентилятора Maico EZR 30/6 B

Перед введенням вентилятора Maico в експлуатацію з вільним всмоктуванням необхідно забезпечити захист від дотику до крильчатки згідно DIN EN ISO.13857.
