Maico EZQ 50/6 B

Призначення осьового промислового настінного вентилятора Maico EZQ 50/6 B

Вентилятор настінний промисловий Maico EZQ 50/6 B призначений для установки у виробничих приміщеннях, торгових приміщеннях, гаражах, будівельних вагончиках, складах. Не підходить для транспортування повітря, насиченого водяною парою.

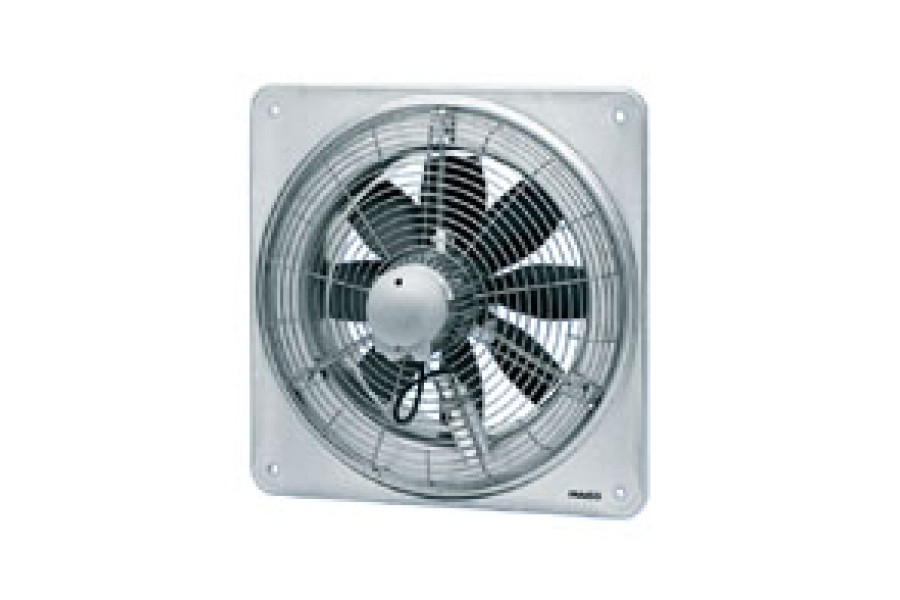

Конструкція настінного осьового вентилятора Maico EZQ 50/6 B

Вентилятор осьовий промисловий Maico EZQ 50/6 B має сталевий квадратний настінний корпус і захисну решітку (хромовану, жовту) на всмоктуючій стороні. Крильчатка вентилятора настінного осьового Maico EZQ 50/6 B виконана з армованого скловолокном поліаміду і має 8 лопатей.

Осьовий настінний вентилятор має асинхронний конденсаторний двигун з конденсатором на захисній решітці або в стінній втулці, з регульованою швидкістю обертання, реверсивний, з термічним захистом від перевантаження. У двигунах з співвідношеннями швидкостей обертання 12/6, 8/4 і 4/2 перемикання полюсів здійснюється за принципом Даландера. Двигуни з перемикачами полюсів з співвідношеннями швидкостей обертання 8/6 або 6/4 мають роздільні обмотки.

Приєднання вентилятора осьового промислового Maico EZQ 50/6 B виконані безпотенційні на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MV 25, або до ланцюга струму управління контактора. Електричне підключення до клемника під кришкою двигуна.

Монтаж вентилятора Maico EZQ 50/6 B

Монтаж вентилятора Maico EZQ 50/6 B можливий в будь-якому положенні.

Напрямок потоку повітря вентилятора настінного промислового Maico EZQ 50/6 B

На наступному малюнку наведені напрямки потоку повітря:

1. Напрям "А": зі всмоктуванням повітря з боку двигуна (стандартно) .
2. Напрям "В": викид повітря з боку двигуна (за запитом).
3. Напрямок обертання.

Вказівки з безпеки вентилятора Maico EZQ 50/6 B

Перед введенням вентилятора Maico в експлуатацію з вільним всмоктуванням необхідно забезпечити захист від дотику до крильчатки згідно DIN EN ISO.13857 .
