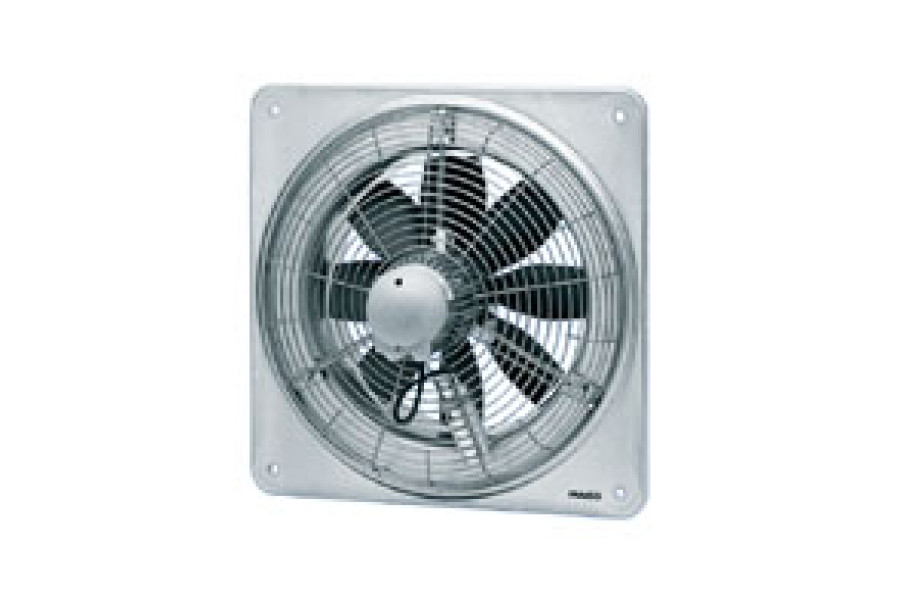

Maico EZQ 45/6 B

Name: Maico EZQ 45/6 B
Brand: Maico
SKU: 0083.0100

Осьовий вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID24377

договірна

Вентилятор осьовий промисловий настінний Maico EZQ 45/6 B. Продуктивність: 4300 м³/год; Номінальна потужність: 195 Вт; Діаметр: 450 мм.

Напруга, В:230

Об./хв:930

Діаметр, мм:450

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico EZQ 45/6 B

Опис

Призначення осьового промислового настінного вентилятора Maico EZQ 45/6 B

Вентилятор настінний промисловий Maico EZQ 45/6 B призначений для установки у виробничих приміщеннях, торгових приміщеннях, гаражах, будівельних вагончиках, складах. Не підходить для транспортування повітря, насиченого водяною парою.

Конструкція настінного осьового вентилятора Maico EZQ 45/6 B

Вентилятор осьовий промисловий Maico EZQ 45/6 B має сталевий квадратний настінний корпус і захисну решітку (хромовану, жовту) на всмоктуючій стороні. Крильчатка вентилятора настінного осьового Maico EZQ 45/6 B виконана з армованого скловолокном поліаміду і має 8 лопатей.

Осьовий настінний вентилятор має асинхронний конденсаторний двигун з конденсатором на захисній решітці або в стінній втулці, з регульованою швидкістю обертання, реверсивний, з термічним захистом від перевантаження. У двигунах з співвідношеннями швидкостей обертання 12/6, 8/4 і 4/2 перемикання полюсів здійснюється за принципом Даландера. Двигуни з перемикачами полюсів з співвідношеннями швидкостей обертання 8/6 або 6/4 мають роздільні обмотки.

Приєднання вентилятора осьового промислового Maico EZQ 45/6 B виконані безпотенційні на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MV 25, або до ланцюга струму управління контактора. Електричне підключення до клемника під кришкою двигуна.

Монтаж вентилятора Maico EZQ 45/6 B

Монтаж вентилятора Maico EZQ 45/6 B можливий в будь-якому положенні.

Напрямок потоку повітря вентилятора настінного промислового Maico EZQ 45/6 B

На наступному малюнку наведені напрямки потоку повітря:

Напрямок потоку повітря вентилятора Maico EZQ 45/6 B

Напрям "А": зі всмоктуванням повітря з боку двигуна (стандартно) .
Напрям "В": викид повітря з боку двигуна (за запитом).
Напрямок обертання.

Вказівки з безпеки вентилятора Maico EZQ 45/6 B

Перед введенням вентилятора Maico в експлуатацію з вільним всмоктуванням необхідно забезпечити захист від дотику до крильчатки згідно DIN EN ISO.13857 .

Характеристики

Основні

Модель

Maico EZQ 45/6 B

Напруга, В

230

Сила струму, А

1/1,2

Частота струму, Гц

Об./хв

930

Клас ізоляції двигуна

Клас захисту пристрою, IP

IP55

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

19,1

Діаметр, мм

450

Продуктивність, м³/год

4300

Споживана потужність, Вт

195

Температура переміщуваного середовища, °С

від-20 до 60

Фазність

1-фазний

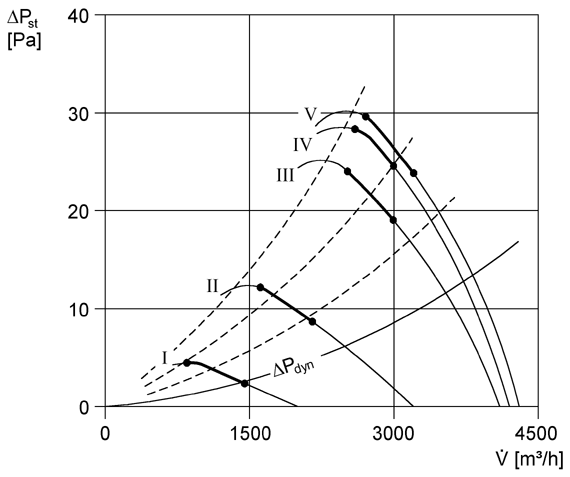

Аеродинамічні характеристики вентилятора Maico EZQ 45/6 B

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico EZQ 45/6 B	L_WA7, S1 (dB(A))	31	45	37	42	45	42	30	15	50
	L_WA7, S2 (dB(A))	30	56	55	54	60	59	51	38	65
	L_WA7, S3 (dB(A))	34	54	54	64	66	65	58	47	70
	L_WA7, S4 (dB(A))	34	56	55	65	66	66	59	48	71
	L_WA7, S5 (dB(A))	34	63	56	66	66	66	59	48	72
	L_WA8, S1 (dB(A))	31	45	38	43	45	42	31	16	50
	L_WA8, S2 (dB(A))	45	57	58	59	67	67	69	66	74
	L_WA8, S3 (dB(A))	51	58	59	66	70	71	72	69	77
	L_WA8, S4 (dB(A))	50	59	60	67	70	71	72	69	77
	L_WA8, S5 (dB(A))	51	64	60	68	70	71	72	69	77

L_WA7 = Рівень звукової потужності для корпусу і вільного всмоктування в дБ

L_WA8 = Рівень звукової потужності для корпусу і вільного випуску в дБ

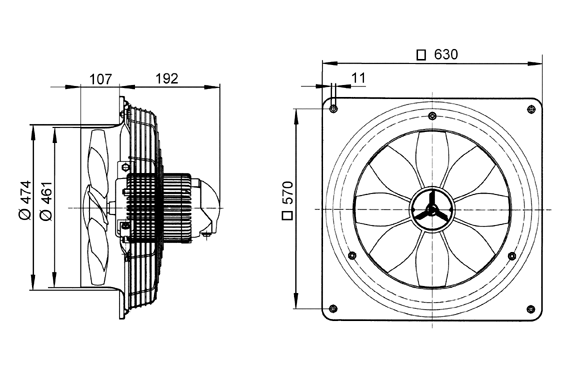

Габаритні розміри осьового вентилятора Maico EZQ 45/6 B
