Шумоглушний вентиляційний бокс Maico ESR 40-2. Продуктивність: 2500 м³/год; Номінальна потужність: 980 Вт; Діаметр: 400 мм.

Напруга, В:230

Об./хв:1200

Діаметр, мм:400

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ESR 40-2

Опис

Призначення шумоглушний боксу Maico ESR 40-2

Вентиляційний бокс Maico ESR 40-2 призначений для торгових приміщень, виставкових залів, офісів, примірочних кабін.

Конструкція вентиляційного боксу Maico ESR 40-2

Maico ESR оснащений конденсаторним двигуном із зовнішнім ротором, термічним захистом від перевантаження, серійним. Надійний двигун з підшипниками, не потребує обслуговування. Ступінь захисту IP 44 при закритій кришці корпусу, а також при приєднанні повітроводу на стороні напору і всмоктування.

При використанні теристорних зрізаючих фазу приладів може виникати фізично обумовлений пульсуючий шум. Тому, в приміщеннях з підвищеними вимогами до шумових характеристик вентиляторів, слід застосовувати 5-ступінчасті трансформатори. Шумоізоляційний бокс Maico ESR 40-2 звукоізольований мінеральною ізоляцією для підвищених вимог до особливо низького рівня шуму. Сполучні патрубки знаходяться з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Знімна кришка корпусу із засувкою - дає можливість простого і швидкого чищення вентиляційного боксу. Відцентрові крильчатки з загнутими вперед лопатями виготовлені з оцинкованої сталі, статично і динамічно збалансовані згідно DIN ISO 1940, добротність балансування 6,3.

Напрямок потоку повітря Maico ESR

Напрямок потоку повітря позначений на корпусі вентилятора стрілою.

Інструкції з монтажу вентиляційного боксу ESR

Можливий монтаж у будь-якому положенні. При монтажі з повітроводом DN 315 використовуйте розширення DN 250 /315, що надаються замовником.

Електричне підключення шумоглушного боксу Maico ESR 40-2

Клемна коробка з лицьового боку.

Вказівки з безпеки вентиляційного боксу Maico ESR 40-2

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку.

Характеристики

Основні

Модель

Maico ESR 40-2

Напруга, В

230

Сила струму, А

Частота струму, Гц

Об./хв

1200

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Діаметр, мм

400

Продуктивність, м³/год

2500

Споживана потужність, Вт

980

Температура переміщуваного середовища, °С

Фазність

1-фазний

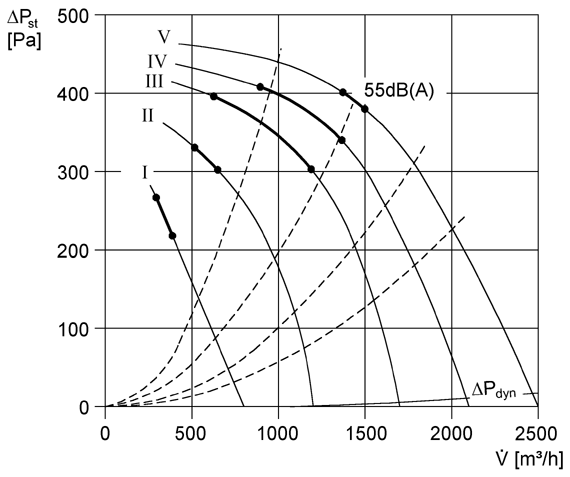

Аеродинамічні характеристики вентилятора Maico ESR 40-2

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ESR 40-2	L_WA2, S5 (dB(A))	—	56	54	45	39	37	35	30	58
	L_WA5, S1 (dB(A))	—	46	40	32	36	34	29	19	48
	L_WA5, S2 (dB(A))	—	53	48	41	44	46	43	41	56
	L_WA5, S3 (dB(A))	—	55	55	48	53	54	54	44	61
	L_WA5, S4 (dB(A))	—	60	60	52	58	58	58	59	66
	L_WA5, S5 (dB(A))	—	60	65	69	69	67	66	57	71
	L_WA6, S1 (dB(A))	—	42	46	50	50	47	42	28	55
	L_WA6, S2 (dB(A))	—	53	54	61	59	58	56	45	65
	L_WA6, S3 (dB(A))	—	58	62	69	68	66	66	58	74
	L_WA6, S4 (dB(A))	—	64	67	73	74	71	71	64	79
	L_WA6, S5 (dB(A))	—	70	73	76	79	76	75	69	84

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

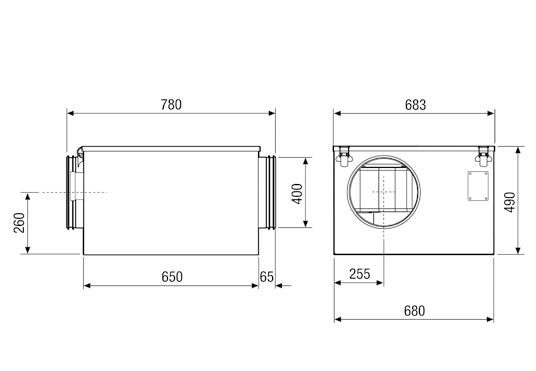

Габаритні розміри вентилятора Maico ESR 40-2
