Maico ESR 35-2

Призначення шумоглушний боксу Maico ESR 35-2

Вентиляційний бокс Maico ESR 35-2 призначений для торгових приміщень, виставкових залів, офісів, примірочних кабін.

Конструкція вентиляційного боксу Maico ESR 35-2

Maico ESR оснащений конденсаторним двигуном із зовнішнім ротором, термічним захистом від перевантаження, серійним. Надійний двигун з підшипниками, не потребує обслуговування. Ступінь захисту IP 44 при закритій кришці корпусу, а також при приєднанні повітроводу на стороні напору і всмоктування.

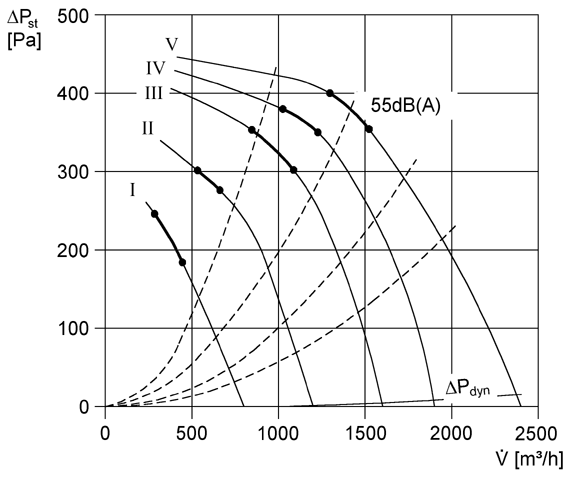

При використанні теристорних зрізаючих фазу приладів може виникати фізично обумовлений пульсуючий шум. Тому, в приміщеннях з підвищеними вимогами до шумових характеристик вентиляторів, слід застосовувати 5-ступінчасті трансформатори. Шумоізоляційний бокс Maico ESR 35-2 звукоізольований мінеральною ізоляцією для підвищених вимог до особливо низького рівня шуму. Сполучні патрубки знаходяться з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Знімна кришка корпусу із засувкою - дає можливість простого і швидкого чищення вентиляційного боксу. Відцентрові крильчатки з загнутими вперед лопатями виготовлені з оцинкованої сталі, статично і динамічно збалансовані згідно DIN ISO 1940, добротність балансування 6,3.

Напрямок потоку повітря Maico ESR

Напрямок потоку повітря позначений на корпусі вентилятора стрілою.

Інструкції з монтажу вентиляційного боксу ESR

Можливий монтаж у будь-якому положенні. При монтажі з повітроводом DN 315 використовуйте розширення DN 250 /315, що надаються замовником.

Електричне підключення шумоглушного боксу Maico ESR 35-2

Клемна коробка з лицьового боку.

Вказівки з безпеки вентиляційного боксу Maico ESR 35-2

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857.  Для цього встановити захисну решітку.
