Maico ESR 16 EC

Name: Maico ESR 16 EC
Brand: Maico
SKU: 0080.0085

Шумоглушний вентиляційний бокс

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25894

договірна

Шумоглушний вентиляційний бокс Maico ESR 16 EC. Продуктивність: 680 м³/год; Номінальна потужність: 97 Вт; Діаметр: 160 мм.

Напруга, В:230

Об./хв:2900

Діаметр, мм:160

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ESR 16 EC

Опис

Призначення шумоглушного боксу Maico ESR 16 EC

Вентиляційний бокс з поворотним вентилятором Maico ESR 16 EC призначений для торгових приміщень, виставкових залів, офісів, примірочних кабін.

Конструкція вентиляційного боксу Maico ESR 16 EC

Maico ESR EC оснащений двигуном ЕС. Знімна кришка корпусу має затвор з хомутом. Сполучні патрубки знаходяться з боку напору і всмоктування, для безпосередньої установки в димарі. Шумоглушний вентиляційний бокс Maico ESR 16 EC звукоізольований мінеральною ватою, яка проклеєна філаментними склонитками, для підвищених вимог до особливо низького рівня шуму. Відцентрові крильчатки мають вигнуті назад лопаті. Вентиляційний бокс оснащений надійним двигуном постійного струму, з підшипниками, який не потребує обслуговування. Тепловий клас В. Ступінь захисту IP X4 при закритій кришці корпусу.

Напрямок потоку повітря Maico ESR EC

Напрямок потоку повітря позначений на корпусі вентилятора стрілою.

Інструкції з монтажу вентиляційного боксу ESR EC

Можливий монтаж у будь-якому положенні .

Електричне підключення шумопоглинального боксу Maico ESR 16 EC

Клемна коробка з лицьового боку.

Вказівки з безпеки вентиляційного боксу Maico ESR 16 EC

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку.

Характеристики

Основні

Модель

Maico ESR 16 EC

Напруга, В

230

Сила струму, А

0,82

Частота струму, Гц

Об./хв

2900

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Діаметр, мм

160

ЄС-мотор

Так

Продуктивність, м³/год

680

Споживана потужність, Вт

Температура переміщуваного середовища, °С

Фазність

1-фазний

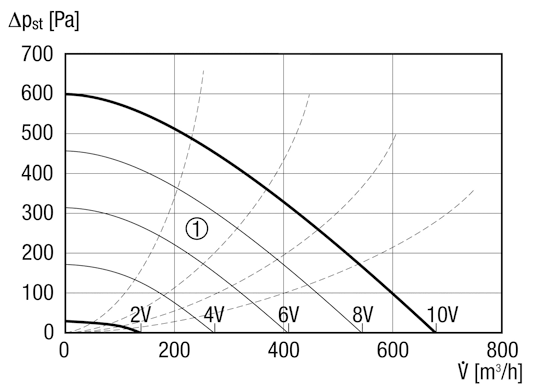

Аеродинамічні характеристики вентилятора Maico ESR 16 EC

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ESR 16 EC	L_WA2, S2 (dB(A))	40	47	53	54	52	42	39	37	59
	L_WA2, S3 (dB(A))	40	47	53	54	51	41	37	34	58
	L_WA2, S4 (dB(A))	42	48	55	55	52	40	36	33	60
	L_WA2, S5 (dB(A))	45	52	57	57	54	40	32	28	62
	L_WA5, S2 (dB(A))	41	49	58	54	52	44	41	35	61
	L_WA5, S3 (dB(A))	41	49	59	54	52	44	40	34	61
	L_WA5, S4 (dB(A))	42	50	61	55	52	44	40	34	63
	L_WA5, S5 (dB(A))	45	53	63	57	54	47	43	37	65
	L_WA6, S2 (dB(A))	39	53	63	67	65	62	56	48	71
	L_WA6, S3 (dB(A))	40	53	64	68	66	63	57	49	72
	L_WA6, S4 (dB(A))	42	53	64	69	66	64	58	50	73
	L_WA6, S5 (dB(A))	46	57	67	72	69	67	61	55	75

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

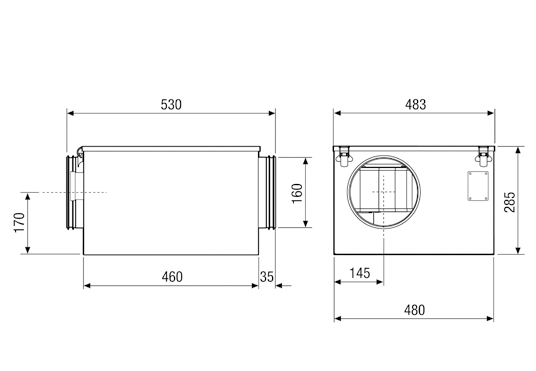

Габаритні розміри вентилятора Maico ESR 16 EC
