Maico ERR 20/1 S

Name: Maico ERR 20/1 S
Brand: Maico
SKU: 0080.0276

Відцентровий трубний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25812

договірна

Вентилятор трубний відцентровий Maico ERR 20/1 S. Продуктивність: 1000 м³/год; Номінальна потужність: 150 Вт; Діаметр: 200 мм.

Напруга, В:230

Об./хв:2590

Діаметр, мм:200

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERR 20/1 S

Опис

Призначення трубного вентилятора Maico ERR 20/1 S

Вентилятор трубний Maico ERR 20/1 S призначений для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція відцентрового трубного вентилятора Maico ERR 20/1 S

Вентилятор ERR N оснащений конденсаторним двигуном із зовнішнім ротором. Робочий конденсатор повністю готовий до підключення в клемній коробкці. Трубний вентилятор має регульовану швидкість обертання, термічний захист від перевантаження, серійний. Надійний двигун вентилятора Maico з підшипниками, не потребує обслуговування. Відцентрові крильчатки з вигнутими назад лопатями виготовлені з металу. Сполучні патрубки розташовані з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Закріпні ніжки поставляються в якості приладдя. Ступінь захисту IP X4 при установці в димарі довжиною мінімум 1 м на напірній або всмоктуючій сторонах.

Монтаж ветилятора Maico

Можливий монтаж у будь-якому положенні. Для уникнення передачі коливань на систему повітропроводів застосувати гнучкі манжети ELR.

Напрямок потоку повітря вентилятора Maico ERR 20/1 S

Напрями подачі повітря і обертання позначені на клемній коробці стрілками.

Вказівки з безпеки вентилятора трубного Maico ERR 20/1 S

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGR.

Характеристики

Основні

Модель

Maico ERR 20/1 S

Напруга, В

230

Сила струму, А

0,7

Частота струму, Гц

50/60

Об./хв

2590

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь з порошковим покриттям

Маса, кг

Діаметр, мм

200

Максимальна потужність вентилятора, Вт

150

Продуктивність, м³/год

1000

Температура переміщуваного середовища, °С

Фазність

1-фазний

Аеродинамічні характеристики вентилятора Maico ERR 20/1 S

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERR 20/1 S	L_WA2, S1 (dB(A))	19	44	26	28	28	27	10	5	45
	L_WA2, S2 (dB(A))	21	46	36	37	35	37	31	18	48
	L_WA2, S3 (dB(A))	26	46	41	46	43	44	43	33	52
	L_WA2, S4 (dB(A))	28	40	44	49	47	48	46	40	54
	L_WA2, S5 (dB(A))	33	43	45	52	51	51	48	44	57
	L_WA5, S1 (dB(A))	20	29	38	43	44	47	36	23	50
	L_WA5, S2 (dB(A))	27	34	46	51	54	54	57	40	61
	L_WA5, S3 (dB(A))	34	41	54	62	63	60	63	57	69
	L_WA5, S4 (dB(A))	36	44	57	65	67	63	64	62	72
	L_WA5, S5 (dB(A))	40	47	58	66	69	66	66	64	74
	L_WA6, S1 (dB(A))	18	30	40	38	43	45	27	16	48
	L_WA6, S2 (dB(A))	28	36	51	48	52	56	49	36	59
	L_WA6, S3 (dB(A))	34	41	57	58	60	60	58	52	66
	L_WA6, S4 (dB(A))	37	45	60	60	65	63	60	57	69
	L_WA6, S5 (dB(A))	38	47	61	62	67	66	62	60	72

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

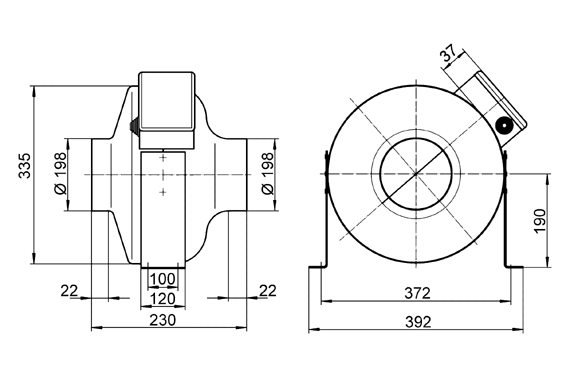

Габаритні розміри вентилятора Maico ERR 20/1 S
