Maico ERR 20/1

Name: Maico ERR 20/1
Brand: Maico
SKU: 0080.0275

Відцентровий трубний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25811

договірна

Вентилятор трубний відцентровий Maico ERR 20/1. Продуктивність: 900 м³/год; Номінальна потужність: 115 Вт; Діаметр: 200 мм.

Напруга, В:230

Об./хв:2660

Діаметр, мм:200

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERR 20/1

Опис

Призначення трубного вентилятора Maico ERR 20/1

Вентилятор трубний Maico ERR 20/1 призначений для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція відцентрового трубного вентилятора Maico ERR 20/1

Вентилятор ERR N оснащений конденсаторним двигуном із зовнішнім ротором. Робочий конденсатор повністю готовий до підключення в клемній коробкці. Трубний вентилятор має регульовану швидкість обертання, термічний захист від перевантаження, серійний. Надійний двигун вентилятора Maico з підшипниками, не потребує обслуговування. Відцентрові крильчатки з вигнутими назад лопатями виготовлені з металу. Сполучні патрубки розташовані з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Закріпні ніжки поставляються в якості приладдя. Ступінь захисту IP X4 при установці в димарі довжиною мінімум 1 м на напірній або всмоктуючій сторонах.

Монтаж ветилятора Maico

Можливий монтаж у будь-якому положенні. Для уникнення передачі коливань на систему повітропроводів застосувати гнучкі манжети ELR.

Напрямок потоку повітря вентилятора Maico ERR 20/1

Напрями подачі повітря і обертання позначені на клемній коробці стрілками.

Вказівки з безпеки вентилятора трубного Maico ERR 20/1

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGR.

Характеристики

Основні

Модель

Maico ERR 20/1

Напруга, В

230

Сила струму, А

0,55

Частота струму, Гц

50/60

Об./хв

2660

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь з порошковим покриттям

Маса, кг

5,14

Діаметр, мм

200

Максимальна потужність вентилятора, Вт

115

Продуктивність, м³/год

900

Температура переміщуваного середовища, °С

Фазність

1-фазний

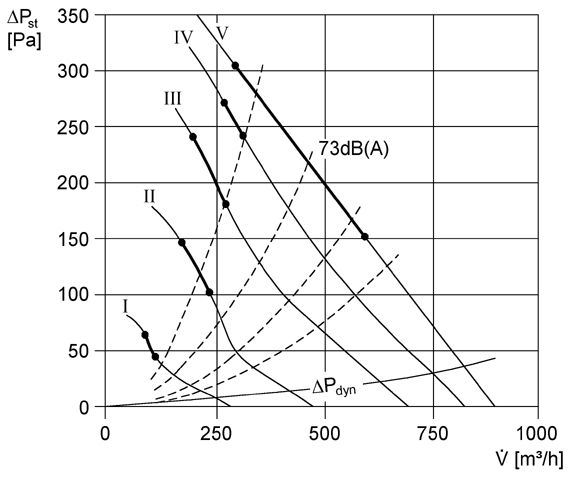

Аеродинамічні характеристики вентилятора Maico ERR 20/1

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERR 20/1	L_WA2, S1 (dB(A))	15	29	27	31	28	19	9	13	35
	L_WA2, S2 (dB(A))	20	38	35	41	39	36	27	29	45
	L_WA2, S3 (dB(A))	27	40	42	50	49	46	43	35	54
	L_WA2, S4 (dB(A))	28	42	45	53	53	50	48	38	58
	L_WA2, S5 (dB(A))	34	43	47	55	56	53	51	16	60
	L_WA5, S1 (dB(A))	18	34	52	48	45	41	29	37	55
	L_WA5, S2 (dB(A))	26	38	69	60	57	56	47	50	70
	L_WA5, S3 (dB(A))	34	42	59	69	67	65	62	55	73
	L_WA5, S4 (dB(A))	36	45	65	68	71	68	66	58	75
	L_WA5, S5 (dB(A))	38	47	67	69	73	70	69	14	77
	L_WA6, S1 (dB(A))	27	34	58	44	43	41	27	35	59
	L_WA6, S2 (dB(A))	28	38	66	60	56	57	47	48	68
	L_WA6, S3 (dB(A))	34	42	63	62	65	65	61	53	71
	L_WA6, S4 (dB(A))	36	45	66	64	68	68	64	56	74
	L_WA6, S5 (dB(A))	37	47	66	66	70	70	66	-	75

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

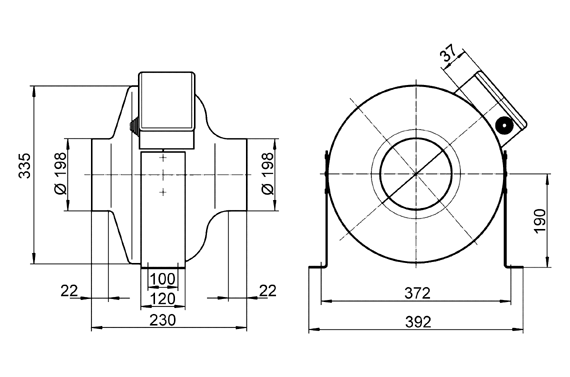

Габаритні розміри вентилятора Maico ERR 20/1
