Maico ERR 16/1 S

Name: Maico ERR 16/1 S
Brand: Maico
SKU: 0080.0274

Відцентровий трубний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25809

договірна

Вентилятор трубний відцентровий Maico ERR 16/1 S. Продуктивність: 800 м³/год; Номінальна потужність: 120 Вт; Діаметр: 160 мм.

Напруга, В:230

Об./хв:2550

Діаметр, мм:160

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERR 16/1 S

Опис

Призначення трубного вентилятора Maico ERR 16/1 S

Вентилятор трубний Maico ERR 16/1 S призначений для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція відцентрового трубного вентилятора Maico ERR 16/1 S

Вентилятор ERR N оснащений конденсаторним двигуном із зовнішнім ротором. Робочий конденсатор повністю готовий до підключення в клемній коробкці. Трубний вентилятор має регульовану швидкість обертання, термічний захист від перевантаження, серійний. Надійний двигун вентилятора Maico з підшипниками, не потребує обслуговування. Відцентрові крильчатки з вигнутими назад лопатями виготовлені з пластмаси. Сполучні патрубки розташовані з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Закріпні ніжки поставляються в якості приладдя. Ступінь захисту IP X4 при установці в димарі довжиною мінімум 1 м на напірній або всмоктуючій сторонах.

Монтаж ветилятора Maico

Можливий монтаж у будь-якому положенні. Для уникнення передачі коливань на систему повітропроводів застосувати гнучкі манжети ELR.

Напрямок потоку повітря вентилятора Maico ERR 16/1 S

Напрями подачі повітря і обертання позначені на клемній коробці стрілками.

Вказівки з безпеки вентилятора трубного Maico ERR 16/1 S

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGR.

Характеристики

Основні

Модель

Maico ERR 16/1 S

Напруга, В

230

Сила струму, А

0,55

Частота струму, Гц

50/60

Об./хв

2550

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь з порошковим покриттям

Маса, кг

5,5

Діаметр, мм

160

Максимальна потужність вентилятора, Вт

120

Продуктивність, м³/год

800

Температура переміщуваного середовища, °С

Фазність

1-фазний

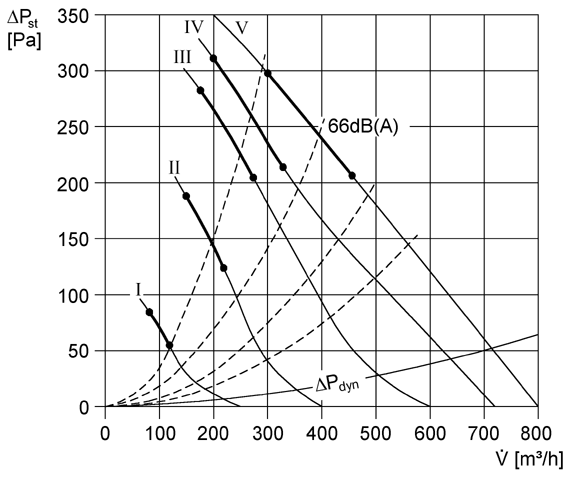

Аеродинамічні характеристики вентилятора Maico ERR 16/1 S

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERR 16/1 S	L_WA2, S1 (dB(A))	15	30	22	22	24	14	8	9	32
	L_WA2, S2 (dB(A))	17	33	30	33	31	32	19	6	39
	L_WA2, S3 (dB(A))	25	37	37	42	41	43	39	22	48
	L_WA2, S4 (dB(A))	28	41	40	45	45	46	43	29	52
	L_WA2, S5 (dB(A))	30	42	43	47	48	49	46	34	54
	L_WA5, S1 (dB(A))	19	27	51	44	42	34	22	8	52
	L_WA5, S2 (dB(A))	29	37	50	53	54	51	42	28	58
	L_WA5, S3 (dB(A))	36	43	58	62	64	60	59	44	68
	L_WA5, S4 (dB(A))	38	47	59	65	68	64	63	49	72
	L_WA5, S5 (dB(A))	37	49	60	67	70	67	66	53	74
	L_WA6, S1 (dB(A))	20	32	49	36	39	33	21	5	50
	L_WA6, S2 (dB(A))	28	37	55	47	50	49	40	26	57
	L_WA6, S3 (dB(A))	34	44	62	56	61	59	56	43	67
	L_WA6, S4 (dB(A))	37	48	61	62	66	64	61	49	70
	L_WA6, S5 (dB(A))	38	49	62	64	68	66	63	53	72

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

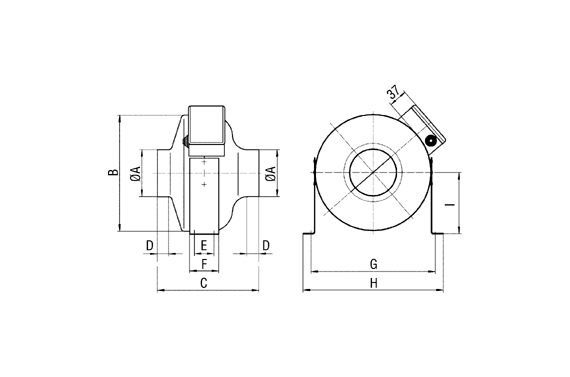

Габаритні розміри вентилятора Maico ERR 16/1 S

Модель	Габаритні розміри, мм
Модель	A	B	C	D	E	F	G	H	I
Maico ERR 16/1 S	158	331	232	22	56	80	372	395	185
