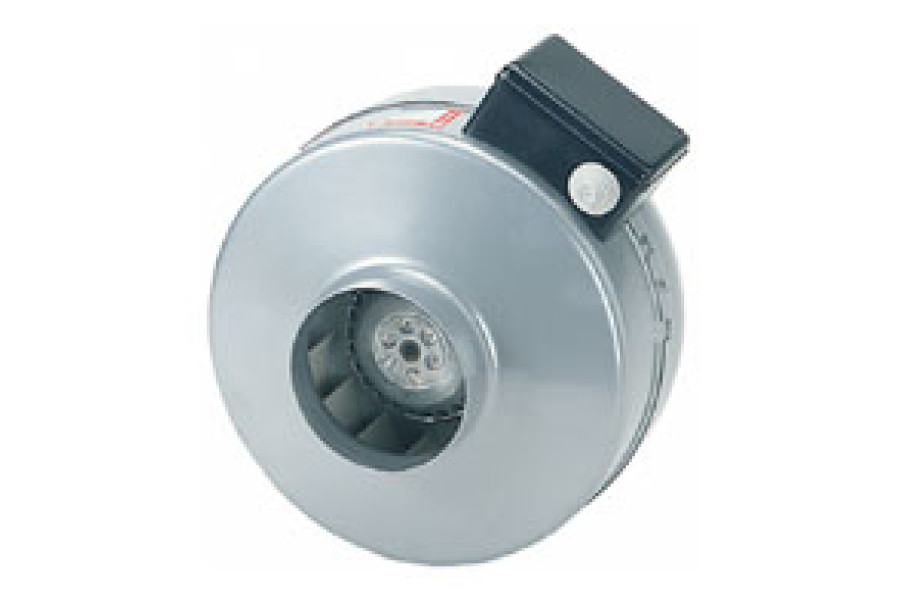

Maico ERR 16/1 N

Призначення трубного вентилятора Maico ERR 16/1 N

Вентилятор трубний Maico ERR 16/1 N призначений для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція відцентрового трубного вентилятора Maico ERR 16/1 N

Вентилятор ERR N оснащений конденсаторним двигуном із зовнішнім ротором. Робочий конденсатор повністю готовий до підключення в клемній коробкці. Трубний вентилятор має регульовану швидкість обертання, термічний захист від перевантаження, серійний. Надійний двигун вентилятора Maico з підшипниками, не потребує обслуговування. Відцентрові крильчатки з вигнутими назад лопатями виготовлені з пластмаси. Сполучні патрубки розташовані з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Закріпні ніжки поставляються в якості приладдя. Ступінь захисту IP X4 при установці в димарі довжиною мінімум 1 м на напірній або всмоктуючій сторонах.

Монтаж ветилятора Maico

Можливий монтаж у будь-якому положенні. Для уникнення передачі коливань на систему повітропроводів застосувати гнучкі манжети ELR.

Напрямок потоку повітря вентилятора Maico ERR 16/1 N

Напрями подачі повітря і обертання позначені на клемній коробці стрілками.

Вказівки з безпеки вентилятора трубного Maico ERR 16/1 N

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGR.
