Maico ERR 16/1

Name: Maico ERR 16/1
Brand: Maico
SKU: 0080.0273

Відцентровий трубний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25808

договірна

Вентилятор трубний відцентровий Maico ERR 16/1. Продуктивність: 400 м³/год; Номінальна потужність: 60 Вт; Діаметр: 160 мм.

Напруга, В:230

Об./хв:2330

Діаметр, мм:160

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERR 16/1

Опис

Призначення трубного вентилятора Maico ERR 16/1

Вентилятор трубний Maico ERR 16/1 призначений для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція відцентрового трубного вентилятора Maico ERR 16/1

Вентилятор ERR N оснащений конденсаторним двигуном із зовнішнім ротором. Робочий конденсатор повністю готовий до підключення в клемній коробкці. Трубний вентилятор має регульовану швидкість обертання, термічний захист від перевантаження, серійний. Надійний двигун вентилятора Maico з підшипниками, не потребує обслуговування. Відцентрові крильчатки з вигнутими назад лопатями виготовлені з пластмаси. Сполучні патрубки розташовані з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Закріпні ніжки поставляються в якості приладдя. Ступінь захисту IP X4 при установці в димарі довжиною мінімум 1 м на напірній або всмоктуючій сторонах.

Монтаж ветилятора Maico

Можливий монтаж у будь-якому положенні. Для уникнення передачі коливань на систему повітропроводів застосувати гнучкі манжети ELR.

Напрямок потоку повітря вентилятора Maico ERR 16/1

Напрями подачі повітря і обертання позначені на клемній коробці стрілками.

Вказівки з безпеки вентилятора трубного Maico ERR 16/1

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGR.

Характеристики

Основні

Модель

Maico ERR 16/1

Напруга, В

230

Сила струму, А

0,26

Частота струму, Гц

50/60

Об./хв

2330

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь з порошковим покриттям

Маса, кг

3,8

Діаметр, мм

160

Максимальна потужність вентилятора, Вт

Продуктивність, м³/год

400

Температура переміщуваного середовища, °С

Фазність

1-фазний

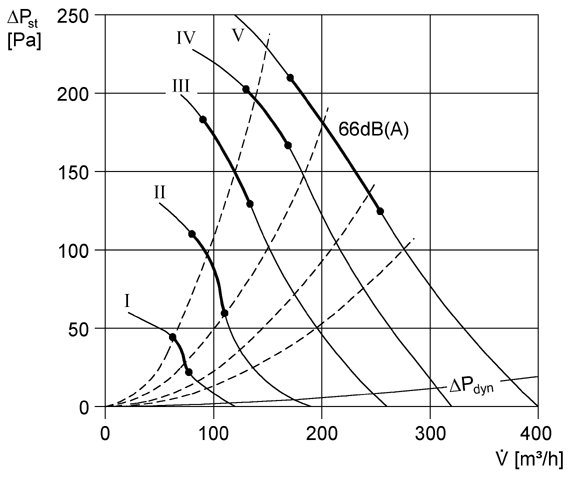

Аеродинамічні характеристики вентилятора Maico ERR 16/1

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERR 16/1	L_WA2, S1 (dB(A))	18	22	25	23	20	21	1	5	30
	L_WA2, S2 (dB(A))	15	25	29	32	29	21	14	18	35
	L_WA2, S3 (dB(A))	19	29	35	38	38	34	32	28	43
	L_WA2, S4 (dB(A))	26	33	39	42	44	41	40	35	49
	L_WA2, S5 (dB(A))	29	36	43	47	48	45	46	14	53
	L_WA5, S1 (dB(A))	16	21	25	34	33	23	10	32	37
	L_WA5, S2 (dB(A))	18	27	33	43	45	39	27	42	48
	L_WA5, S3 (dB(A))	26	34	40	52	55	53	42	49	58
	L_WA5, S4 (dB(A))	32	38	45	57	60	61	50	13	65
	L_WA5, S5 (dB(A))	37	42	50	62	65	65	57	31	70
	L_WA6, S1 (dB(A))	15	21	28	34	32	19	2	40	37
	L_WA6, S2 (dB(A))	19	28	37	44	45	36	27	47	48
	L_WA6, S3 (dB(A))	27	37	45	54	55	50	43	-	59
	L_WA6, S4 (dB(A))	32	39	50	58	60	56	50	-	63
	L_WA6, S5 (dB(A))	36	43	53	63	64	61	57	-	68

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

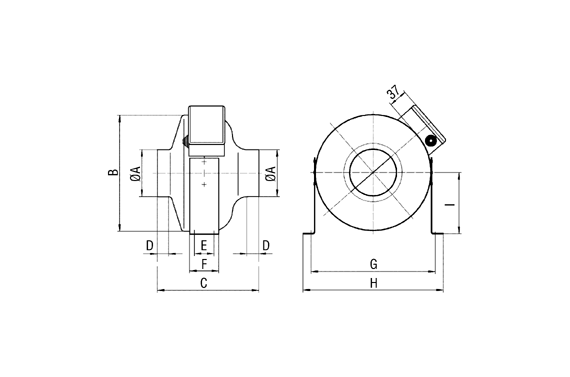

Габаритні розміри вентилятора Maico ERR 16/1

Модель	Габаритні розміри, мм
Модель	A	B	C	D	E	F	G	H	I
Maico ERR 16/1	158	241	210	24	30	50	280	293	125
