Maico ERM 28

Name: Maico ERM 28
Brand: Maico
SKU: 0080.0206

Трубний напіввідцентровий вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

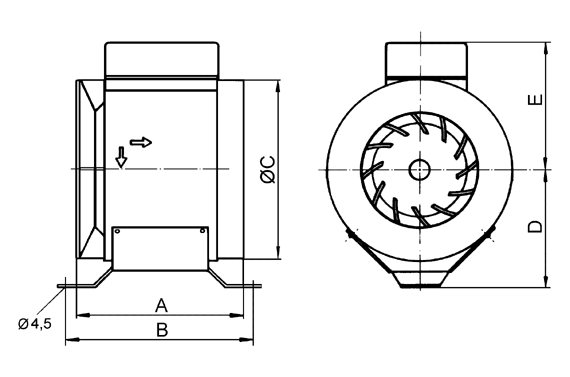

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25797

договірна

Вентилятор трубний Maico ERM 28. Продуктивність: 1200 м³/год; Номінальна потужність: 340 Вт; Діаметр: 280 мм.

Напруга, В:230

Об./хв:2600

Діаметр, мм:280

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERM 28

Опис

Призначення трубного вентилятора Maico ERM 28

Вентилятор Maico ERM 28 призначений для установки в торгових приміщеннях, їдальнях, відсмоктувальних установках, майстернях, для обдування робочого місця.

Конструкція вентилятора Maico

Трубний вентилятор Maico ERM 28 оснащений конденсаторним електродвигуном і регульованою швидкістю обертання. Робочий конденсатор вентилятора ERM повністю готовий до підключення в клемній коробці. Двигун з підшипниками, що не вимагає обслуговування, має термічний захист від перевантаження, серійний. Приєднання виконані безпотенційно на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MVЕ 10, або до ланцюга струму управління контактора. Завдяки компактним розмірам потреба в площі незначна. Ступінь захисту IP54 або IP55 при горизонтальному положенні установки або напрямку потоку повітря вниз. Сполучні патрубки знаходяться з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Напіввідцентрова крильчатка, аеродинамічно відбалансована. Напрямок подачі повітря збігається з напрямком викиду, за рахунок цього забезпечується простота установки. Колір вентилятора ERM - перловий білий, типу RAL 1013.

Напрямок потоку повітря трубного вентилятора Maico ERM 28

Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.

Монтаж вентилятора ERM

Можливий монтаж у будь-якому положенні.
Сполучні штуцера з всмоктуючої та напірної сторони, для безпосередньої установки в димарі.
Для уникнення передачі коливань на систему повітропроводів використовувати гнучкі манжети ELM.

Електричне підключення вентилятора Maico

Зовнішня клемна коробка з сальником.

Вказівки з безпеки вентилятора Maico ERM 28

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGM.

Характеристики

Основні

Модель

Maico ERM 28

Напруга, В

230

Сила струму, А

1,6

Частота струму, Гц

Об./хв

2600

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

пластмаса, ударостійка

Маса, кг

10,1

Діаметр, мм

280

Колір

перлинний білий (RAL 1013)

Максимальна потужність вентилятора, Вт

340

Підключення до мережі, мм2

3x1,5

Продуктивність, м³/год

1200

Температура переміщуваного середовища, °С

Фазність

1-фазний

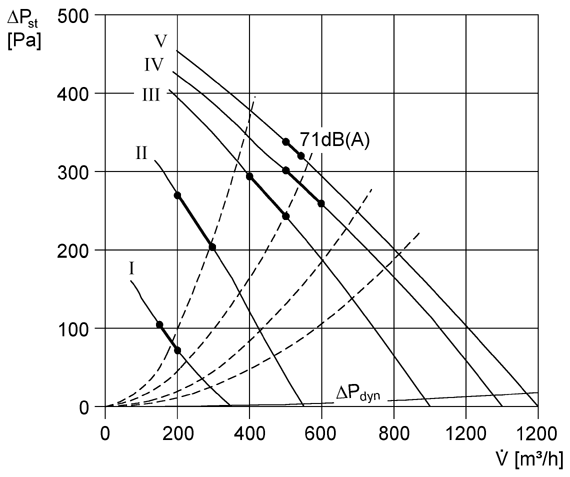

Аеродинамічні характеристики вентилятора Maico ERM 28

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERM 28	L_WA2, S1 (dB(A))	20	24	29	31	31	27	24	18	41
	L_WA5, S1 (dB(A))	22	27	29	36	37	34	23	20	46
	L_WA6, S1 (dB(A))	18	27	32	39	39	36	28	19	50
	L_WA2, S2 (dB(A))	22	35	40	44	41	42	31	16	53
	L_WA5, S2 (dB(A))	29	38	43	49	51	46	41	36	60
	L_WA6, S2 (dB(A))	29	41	45	52	53	51	45	36	64
	L_WA2, S3 (dB(A))	28	43	51	50	51	53	43	27	63
	L_WA5, S3 (dB(A))	34	49	54	62	63	58	53	49	72
	L_WA6, S3 (dB(A))	35	50	57	65	65	64	58	50	76
	L_WA2, S4 (dB(A))	30	46	55	56	56	58	49	32	67
	L_WA5, S4 (dB(A))	37	52	58	66	68	63	58	54	77
	L_WA6, S4 (dB(A))	38	52	62	69	69	69	63	55	80
	L_WA2, S5 (dB(A))	31	47	58	58	59	61	51	36	70
	L_WA5, S5 (dB(A))	38	53	60	69	71	66	61	57	79
	L_WA6, S5 (dB(A))	39	54	65	72	72	73	66	58	83
