Призначення трубного вентилятора Maico ERM 25 E Ex e
Вентилятор Maico ERM 25 E Ex e призначений для безпечного використання на вибухонебезпечних ділянках з вибухонебезпечним середовищем (зона 1 і 2), таких як фарбувальна, акумуляторне приміщення, торгове приміщення, виробниче приміщення .

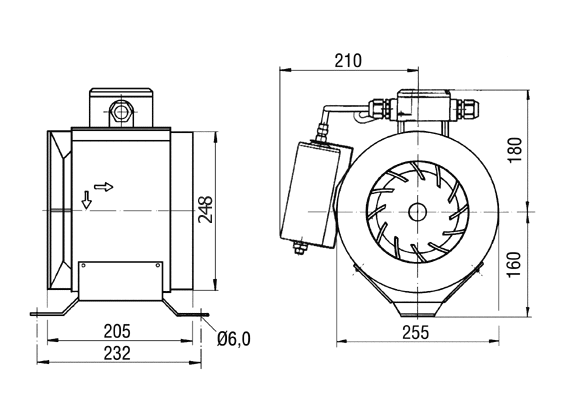

Конструкція вентилятора Maico
MAICO Ex вентилятори задовольняють вимоги з безпеки Європейської директиви 94/9/ЄС для приладів і захисних систем, призначених для застосування на вибухонебезпечних ділянках. Напіввідцентрові вибухозахищені трубні вентилятори Maico ERM 25 E Ex e транспортують невеликі кількості повітря при середній величині опору. Корпус і крильчатка виготовлені з високоякісного пластику, антистатичні. Напіввідцентрова крильчатка аеродинамічно збалансована. Напрямок подачі повітря збігається з напрямком викиду. За рахунок цього забезпечується простота установки. Можливий монтаж у будь-якому положенні. Надійний двигун з підшипниками, не потребує обслуговування. Конденсаторний двигун з конденсатором в клемної коробки.
Напрямок потоку повітря трубного вентилятора Maico ERM 25 E Ex e
Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.
Монтаж вентилятора ERM Ex
Вентилятор трубний вибухозахищений Maico ERM 25 E Ex e має сполучні штуцери з всмоктуючої та напірної сторони, для безпосередньої установки в трубі і редуктори для приєднання повітропроводів різних діаметрів (всмоктувальні або вибросние патрубки). Для уникнення передачі коливань на систему повітропроводів застосовувати гнучкі манжети ELM-Ex.
Електричне підключення вентилятора Maico
Клемна коробка на корпусі вентилятора, вибухобезпечне виконання.
Вказівки з безпеки вентилятора Maico ERM 25 E Ex e
- Вимикач повного захисту двигуна MVEx ... для контролю максимального струму двигуна.
- Перевірка будівельного зразка згідно з директивою RL94/9 EС (ATEX).
- Інсталяція виключно на вибухобезпечних ділянках.
- Не припустимо регулювання швидкості обертання.
- Вентилятор підключати тільки на напругу живлення, вказану на фірмовій табличці.
- Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGM-Ex .
- Вентилятор необхідно захистити від попадання або всмоктування сторонніх часток.
