Maico ERM 15

Name: Maico ERM 15
Brand: Maico
SKU: 0080.0203

Трубний напіввідцентровий вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25418

договірна

Вентилятор трубний Maico ERM 15. Продуктивність: 140 м³/год; Номінальна потужність: 38 Вт; Діаметр: 150 мм.

Напруга, В:230

Об./хв:2600

Діаметр, мм:150

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico ERM 15

Опис

Призначення трубного вентилятора Maico ERM 15

Вентилятор Maico ERM 15 призначений для установки в торгових приміщеннях, їдальнях, відсмоктувальних установках, майстернях, для обдування робочого місця.

Конструкція вентилятора Maico

Трубний вентилятор Maico ERM 15 оснащений електродвигуном з розщепленими полюсами і регульованою швидкістю обертання. Робочий конденсатор вентилятора ERM повністю готовий до підключення в клемній коробці. Двигун з підшипниками, що не вимагає обслуговування, має термічний захист від перевантаження, серійний. Приєднання виконані безпотенційно на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MVЕ 10, або до ланцюга струму управління контактора. Завдяки компактним розмірам потреба в площі незначна. Ступінь захисту IP54 або IP55 при горизонтальному положенні установки або напрямку потоку повітря вниз. Сполучні патрубки знаходяться з всмоктуючої та напірної сторони, для безпосередньої установки в димарі. Напіввідцентрова крильчатка, аеродинамічно відбалансована. Напрямок подачі повітря збігається з напрямком викиду, за рахунок цього забезпечується простота установки. Колір вентилятора ERM - перловий білий, типу RAL 1013.

Напрямок потоку повітря трубного вентилятора Maico ERM 15

Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.

Монтаж вентилятора ERM

Можливий монтаж у будь-якому положенні.
Сполучні штуцера з всмоктуючої та напірної сторони, для безпосередньої установки в димарі.
Для уникнення передачі коливань на систему повітропроводів використовувати гнучкі манжети ELM.

Електричне підключення вентилятора Maico

Зовнішня клемна коробка з сальником.

Вказівки з безпеки вентилятора Maico ERM 15

Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку SGM.

Характеристики

Основні

Модель

Maico ERM 15

Напруга, В

230

Сила струму, А

0,26

Частота струму, Гц

Об./хв

2600

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

пластмаса, ударостійка

Маса, кг

1,8

Діаметр, мм

150

Колір

перлинний білий (RAL 1013)

Максимальна потужність вентилятора, Вт

Підключення до мережі, мм2

3x1,5

Продуктивність, м³/год

140

Температура переміщуваного середовища, °С

Фазність

1-фазний

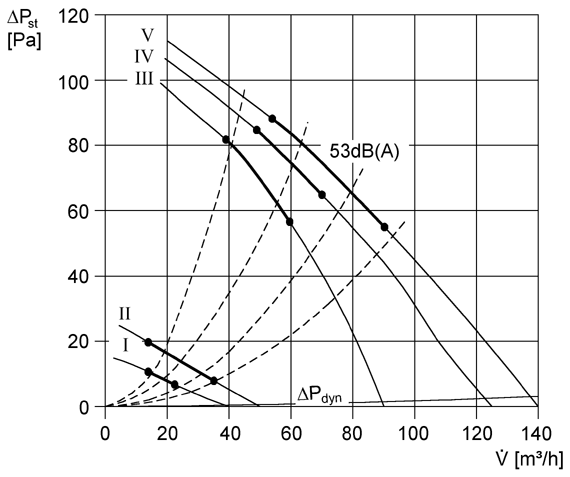

Аеродинамічні характеристики вентилятора Maico ERM 15

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico ERM 15	L_WA2, S1 (dB(A))	19	20	15	19	19	1	12	0	26
	L_WA2, S2 (dB(A))	19	25	20	21	24	11	16	6	30
	L_WA2, S3 (dB(A))	19	28	24	25	27	18	19	9	33
	L_WA2, S4 (dB(A))	22	37	36	40	41	37	34	24	46
	L_WA2, S5 (dB(A))	26	42	39	42	45	40	36	28	49
	L_WA5, S1 (dB(A))	11	13	13	16	17	11	11	0	22
	L_WA5, S2 (dB(A))	13	18	20	24	25	17	16	6	29
	L_WA5, S3 (dB(A))	16	24	25	30	32	24	20	9	35
	L_WA5, S4 (dB(A))	25	36	43	48	50	45	41	29	53
	L_WA5, S5 (dB(A))	27	39	46	51	53	49	44	36	57
	L_WA6, S1 (dB(A))	26	25	21	23	24	10	17	8	32
	L_WA6, S2 (dB(A))	25	27	23	28	30	19	21	13	35
	L_WA6, S3 (dB(A))	26	30	27	34	35	29	27	22	40
	L_WA6, S4 (dB(A))	29	39	43	50	53	49	45	34	57
	L_WA6, S5 (dB(A))	30	43	46	53	56	53	49	40	60

L_WA2 = Рівень звукової потужності корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

Габаритні розміри трубного вентилятора Maico ERM 15
