Maico EPK 22/4 B

Name: Maico EPK 22/4 B
Brand: Maico
SKU: 0086.0651

Канальний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID26174

договірна

Вентилятор канальний Maico EPK 22/4 B. Продуктивність: 1320 м³/год; Номінальна потужність: 245 Вт.

Напруга, В:230

Об./хв:890

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico EPK 22/4 B

Опис

Призначення канального вентилятора Maico EPK 22/4 B

Вентилятор канальний Maico EPK 22/4 B призначений для установки в торгових і виробничих приміщеннях, виставкових залах, промислових цехах.

Конструкція канального вентилятора Maico EPK 22/4 B

Канальний вентилятор Maico EPK 22/4 B встановлюється в прямокутні вентиляційні канали. Має оцинкований корпус, розташований ззовні клемної коробки. Завдяки компактним розмірам потреба в площі незначна. Фланцеві профілі знаходяться з боку напору і всмоктування. Відцентрові крильчатки виготовлені з оцинкованої сталі, з загнутими назад лопатями. Крильчатка знаходиться на валу двигуна і безпосередньо приводиться в дію. Статично і динамічно збалансована згідно DIN ISO 1940, добротність балансування 6,3. Робоче колесо двигуна відводиться убік для очищення. Для уникнення передачі коливань на систему повітропроводів слід використовувати гнучкі з'єднувальні патрубки ELP.

Двигун вентилятора Maico призначений для безперервного режиму роботи, оснащений підшипниками, не потребує обслуговування. Має термічний захист двигуна, серійний. Приєднання термоконтактів необхідно підключити до вимикача з повним захистом двигуна MVE 10 або до ланцюга струму управління контактора. Конденсаторний двигун з конденсатором в клемній коробці.

Монтаж канального вентилятора Maico EPK 22/4 B

Можливий монтаж у будь-якому положенні.

Напрямок потоку повітря вентилятора Maico

Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.

Електричне підключення вентилятора Maico EPK 22/4 B

Зовнішня клемна коробка з сальниками.

Характеристики

Основні

Модель

Maico EPK 22/4 B

Напруга, В

230

Сила струму, А

Частота струму, Гц

Об./хв

890

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

18,8

Максимальна потужність вентилятора, Вт

245

Продуктивність, м³/год

1320

Розмір патрубка, мм

500x250

Температура переміщуваного середовища, °С

Фазність

1-фазний

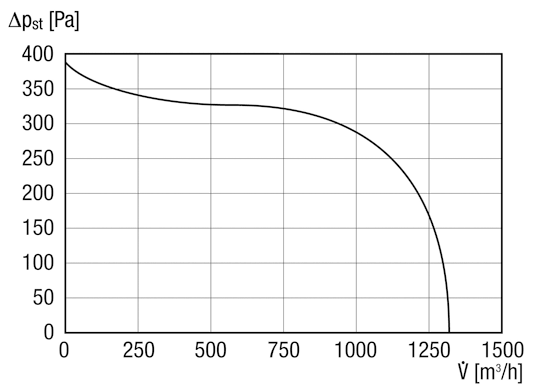

Аеродинамічні характеристики вентилятора Maico EPK 22/4 B

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico EPK 22/4 B	L_WA2, S1 (dB(A))	19	26	40	28	25	178	8	2	40
	L_WA2, S2 (dB(A))	27	33	44	36	34	30	21	6	46
	L_WA2, S3 (dB(A))	33	41	49	44	41	40	33	20	52
	L_WA2, S4 (dB(A))	378	47	53	49	46	45	43	31	56
	L_WA2, S5 (dB(A))	44	53	59	55	53	52	50	44	63
	L_WA5, S1 (dB(A))	15	26	43	33	32	9	21	11	44
	L_WA5, S2 (dB(A))	23	35	47	41	43	43	36	21	50
	L_WA5, S3 (dB(A))	30	44	52	49	49	52	48	36	58
	L_WA5, S4 (dB(A))	35	51	55	55	55	58	56	47	64
	L_WA5, S5 (dB(A))	41	58	61	62	63	64	64	57	71
	L_WA6, S41 (dB(A))	18	24	35	38	38	32	22	12	42
	L_WA6, S2 (dB(A))	26	33	43	48	49	45	41	27	53
	L_WA6, S3 (dB(A))	33	42	49	57	58	56	56	51	63
	L_WA6, S4 (dB(A))	39	47	54	62	65	64	65	62	71
	L_WA6, S5 (dB(A))	46	55	62	69	72	71	73	70	78

L_WA2 = Рівень звукової потужності для корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

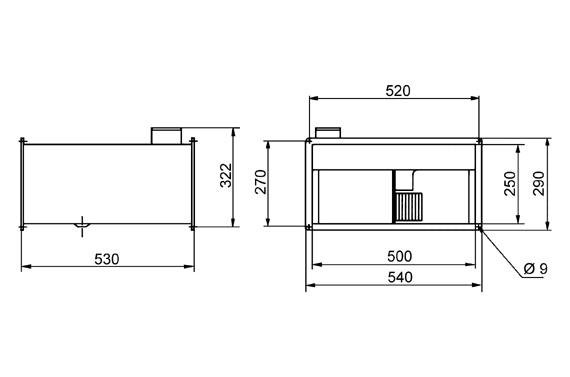

Габаритні розміри вентилятора Maico EPK 22/4 B
