Призначення шумоглушного боксу Maico EKR 25 FU
Вентиляційний бокс Maico EKR 25 FU призначений для витяжного зонта, промислових кухонь, обдування робочого місця, відсмоктування на верстатах.
Характеристики витяжного боксу Maico EKR 25 FU
Корпус вентиляційного боксу Maico EKR 25 FU має подвійні стінки, виготовлений з оцинкованої листової сталі для підвищених вимог до особливо низького рівню шуму. Транспортування від середньої до великої кількості повітря при великій величині опору. Бокс витяжний Maico нечутливий до гарячих середовищ з температурою до 120 °C, які транспортуються.
Сполучні патрубки вентилятора Maico розташовані з боку напору і всмоктування, для безпосередньої установки в димарі, з подвійними ущільнювальними губками. Витяжний бокс Maico оснащений монтажною шиною і чотирма віброізоляторами, поворотним вентиляторним вузлом для зручності чищення і сервісного обслуговування.

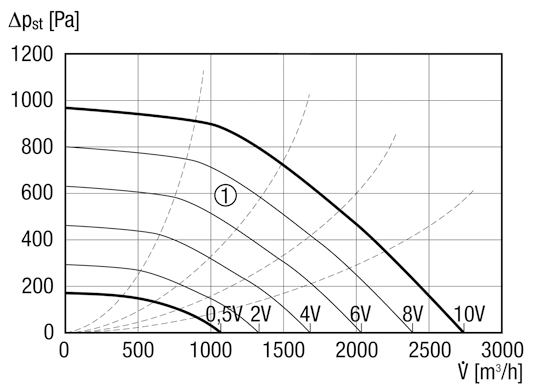

Двигун розташований поза повітряним потоком, регулюється за допомогою зниження напруги. Має відведення конденсату, якщо викидний патрубок повернутий догори. Двигун вентилятора з вбудованим частотним перетворювачем. Швидкість обертання регулюється сигналом від 0 до 10 В або потенціометром. Входи для зовнішнього сигналу ВКЛ/ВИКЛ і зовнішнього сигналу заданого значення (безпотенційні). Вихід для безпотенційного сигналу оповіщення. Захист від імпульсних перенапруг згідно EN 61 800-3. Захист від повільно накопичуваних перевантажень і від блокування (IEC 34-11: TP 211).
Витяжний бокс Maico EKR 25 FU комплектується високонапірними відцентровими крильчатками з вигнутими назад лопатями.
Інструкції з монтажу шумоглушного боксу Maico
- Монтаж з викидними патрубками - вгору , вправо або вліво.
- При монтажі з викидним патрубком, виведеним вліво або вправо, необхідно відповідно перебудувати двері для ревізії (оглядові дверцята).
Електричне підключення витяжного боксу Maico EKR 25 FU
Зовнішня клемна коробка з сальником.
Вказівки з безпеки вентиляційного боксу Maico EKR 25 FU
Перед введенням вентилятора в експлуатацію з вільним всмоктуванням або вільним викидом, передбачити заходи щодо захисту від дотику до крильчатки згідно DIN EN ISO 13857. Для цього встановити захисну решітку.
