Maico EDR 56

Name: Maico EDR 56
Brand: Maico
SKU: 0080.0663

Діагональний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

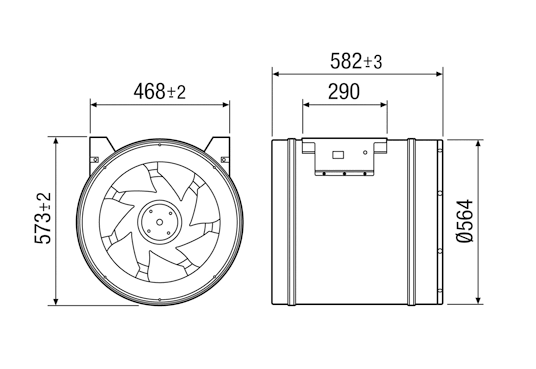

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25803

договірна

Вентилятор діагональний Maico EDR 56. Продуктивність: 10380 м³/год; Номінальна потужність: 1270 Вт; Діаметр: 560 мм.

Напруга, В:230

Об./хв:1550

Діаметр, мм:560

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico EDR 56

Опис

Призначення діагонального вентилятора Maico EDR 56

Вентилятор діагональний Maico EDR 56 призначений для подачі середніх і великих кількостей повітря при значних опорах, для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція діагонального вентилятора Maico EDR 56

Вентилятор має мінімальні витрати на енергію завдяки виключно високому ККД. Діагональний вентилятор Maico EDR 56 дуже тихий завдяки оптимальній аеродинаміці. Призначений для безпосередньої установки в трубопроводи. Вентилятор Maico EDR 56 має компактні розміри, малу вагу і вбудовану монтажну скобу, яка полегшує швидкий монтаж. Діагональна крильчатка з компенсованим статором має профільовані лопатки, що забезпечують оптимальний вхідний потік. Вентилятор оснащений соплом для всмоктування повітря з малою турбулентністю і дифузором для збільшення статичного тиску. Ущільнення зазору між всмоктувальним і напірним простором скорочує втрати при перетіканні. Меридіанний режим потоку запобігає завихренням. Можливе регулювання швидкості обертання за допомогою трансформаторів. Термічний захист від перевантаження, серійний.

Електричне підключення діагонального вентилятора Maico EDR 56

Електричне підключення через клемну коробку, розташовану зовні. Приєднання термоконтактів в залежності від виконання необхідно підключити до вимикача з повним захистом двигуна MVE 10 або до ланцюга струму управління контактора.

Характеристики

Основні

Модель

Maico EDR 56

Напруга, В

230

Сила струму, А

2,8

Частота струму, Гц

Об./хв

1550

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Діаметр, мм

560

Максимальна потужність вентилятора, Вт

1270

Підключення до мережі, мм2

5x1,5

Продуктивність, м³/год

10380

Температура переміщуваного середовища, °С

Фазність

1-фазний

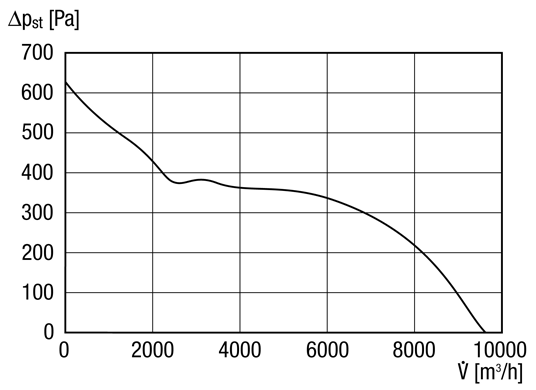

Аеродинамічні характеристики вентилятора Maico EDR 56

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico EDR 56	L_WA2, S2 (dB(A))	-	85	87	82	79	76	70	63	90
	L_WA2, S3 (dB(A))	-	85	86	81	78	74	67	58	90
	L_WA2, S4 (dB(A))	-	83	83	78	76	73	69	60	87
	L_WA2, S5 (dB(A))	-	89	81	80	79	77	74	63	91
	L_WA5, S2 (dB(A))	-	87	88	88	82	78	73	65	93
	L_WA5, S3 (dB(A))	-	87	88	87	82	75	70	61	93
	L_WA5, S4 (dB(A))	-	88	88	85	80	75	70	62	93
	L_WA5, S5 (dB(A))	-	90	87	87	82	78	74	65	93
	L_WA6, S2 (dB(A))	-	-	-	-	-	-	-	-	83
	L_WA6, S3 (dB(A))	-	-	-	-	-	-	-	-	82
	L_WA6, S4 (dB(A))	-	-	-	-	-	-	-	-	83
	L_WA6, S5 (dB(A))	-	-	-	-	-	-	-	-	84
