Maico EDR 35

Name: Maico EDR 35
Brand: Maico
SKU: 0080.0658

Діагональний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

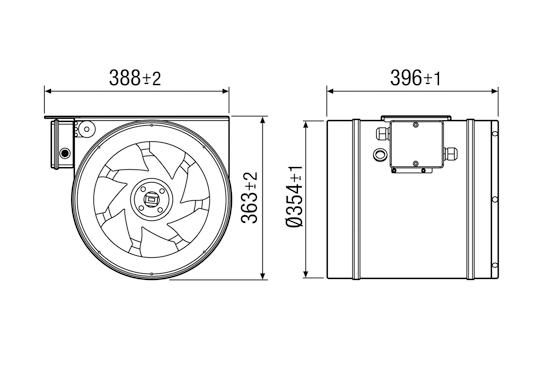

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID25799

договірна

Вентилятор діагональний Maico EDR 35. Продуктивність: 5000 м³/год; Номінальна потужність: 955 Вт; Діаметр: 355 мм.

Напруга, В:230

Об./хв:2810

Діаметр, мм:355

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico EDR 35

Опис

Призначення діагонального вентилятора Maico EDR 35

Вентилятор діагональний Maico EDR 35 призначений для подачі середніх і великих кількостей повітря при значних опорах, для відсмоктування на верстатах, обдування робочого місця, виробничих приміщень, складів, лабораторій.

Конструкція діагонального вентилятора Maico EDR 35

Вентилятор має мінімальні витрати на енергію завдяки виключно високому ККД. Діагональний вентилятор Maico EDR 35 дуже тихий завдяки оптимальній аеродинаміці. Призначений для безпосередньої установки в трубопроводи. Вентилятор Maico EDR 35 має компактні розміри, малу вагу і вбудовану монтажну скобу, яка полегшує швидкий монтаж. Діагональна крильчатка з компенсованим статором має профільовані лопатки, що забезпечують оптимальний вхідний потік. Вентилятор оснащений соплом для всмоктування повітря з малою турбулентністю і дифузором для збільшення статичного тиску. Ущільнення зазору між всмоктувальним і напірним простором скорочує втрати при перетіканні. Меридіанний режим потоку запобігає завихренням. Можливе регулювання швидкості обертання за допомогою трансформаторів. Термічний захист від перевантаження, серійний.

Електричне підключення діагонального вентилятора Maico EDR 35

Електричне підключення через клемну коробку, розташовану зовні. Приєднання термоконтактів в залежності від виконання необхідно підключити до вимикача з повним захистом двигуна MVE 10 або до ланцюга струму управління контактора.

Характеристики

Основні

Модель

Maico EDR 35

Напруга, В

230

Сила струму, А

5,4

Частота струму, Гц

Об./хв

2810

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

17,3

Діаметр, мм

355

Максимальна потужність вентилятора, Вт

955

Підключення до мережі, мм2

3x1,5

Продуктивність, м³/год

5000

Температура переміщуваного середовища, °С

Фазність

1-фазний

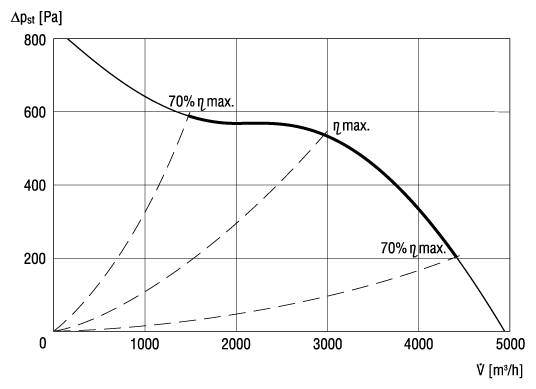

Аеродинамічні характеристики вентилятора Maico EDR 35

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico EDR 35	L_WA2, S2 (dB(A))	-	47	56	54	59	57	55	44	64
	L_WA2, S3 (dB(A))	-	46	55	55	59	56	55	45	63
	L_WA2, S4 (dB(A))	-	47	56	56	59	57	56	46	64
	L_WA2, S5 (dB(A))	-	49	56	60	61	59	58	49	49
	L_WA5, S2 (dB(A))	-	58	69	74	78	76	72	63	82
	L_WA5, S3 (dB(A))	-	48	64	70	75	74	71	64	79
	L_WA5, S4 (dB(A))	-	46	67	70	76	75	73	67	80
	L_WA5, S5 (dB(A))	-	49	72	74	79	78	77	71	84
	L_WA6, S2 (dB(A))	-	54	70	76	80	77	72	64	84
	L_WA6, S3 (dB(A))	-	54	69	77	80	78	73	65	84
	L_WA6, S4 (dB(A))	-	54	72	78	81	79	74	67	85
	L_WA6, S5 (dB(A))	-	55	74	80	83	81	77	69	87
