Maico DZQ 25/4 D

Name: Maico DZQ 25/4 D
Brand: Maico
SKU: 0083.0490

Осьовий вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID24208

договірна

Вентилятор осьовий промисловий настінний Maico DZQ 25/4 D. Продуктивність: 1000 м³/год; Номінальна потужність: 45 Вт; Діаметр: 250 мм.

Напруга, В:400

Об./хв:1425

Діаметр, мм:250

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico DZQ 25/4 D

Опис

Призначення осьового промислового настінного вентилятора Maico DZQ 25/4 D

Вентилятор настінний промисловий Maico DZQ 25/4 D призначений для установки у виробничих приміщеннях, торгових приміщеннях, гаражах, будівельних вагончиках, складах. Не підходить для транспортування повітря, насиченого водяною парою.

Конструкція настінного осьового вентилятора Maico DZQ 25/4 D

Вентилятор осьовий промисловий Maico DZQ 25/4 D має сталевий квадратний настінний корпус і захисну решітку (хромовану, жовту) на всмоктуючій стороні. Крильчатка вентилятора настінного осьового Maico DZQ 25/4 D виконана з армованого скловолокном поліаміду і має 8 лопатей.

Осьовий настінний вентилятор має асинхронний конденсаторний двигун з робочим конденсатором в клемної коробки, реверсивний. У двигунах з співвідношеннями швидкостей обертання 12/6, 8/4 і 4/2 перемикання полюсів здійснюється за принципом Даландера. Двигуни з перемикачами полюсів з співвідношеннями швидкостей обертання 8/6 або 6/4 мають роздільні обмотки.

Приєднання вентилятора осьового промислового Maico DZQ 25/4 D виконані безпотенційні на клеми і повинні підключатися до вимикача з повним захистом двигуна, наприклад MV 25, або до ланцюга струму управління контактора. Електричне підключення до клемника під кришкою двигуна.

Монтаж вентилятора Maico DZQ 25/4 D

Монтаж вентилятора Maico DZQ 25/4 D можливий в будь-якому положенні.

Напрямок потоку повітря вентилятора настінного промислового Maico DZQ 25/4 D

На наступному малюнку наведені напрямки потоку повітря:

Напрямок потоку повітря вентилятора Maico DZQ 25/4 D

Напрям "А": зі всмоктуванням повітря з боку двигуна (стандартно) .
Напрям "В": викид повітря з боку двигуна (за запитом).
Напрямок обертання.

Вказівки з безпеки вентилятора Maico DZQ 25/4 D

Перед введенням вентилятора Maico в експлуатацію з вільним всмоктуванням необхідно забезпечити захист від дотику до крильчатки згідно DIN EN ISO.13857 .

Характеристики

Основні

Модель

Maico DZQ 25/4 D

Напруга, В

400

Сила струму, А

0,13

Частота струму, Гц

Об./хв

1425

Клас ізоляції двигуна

Клас захисту пристрою, IP

IP54

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

3,9

Діаметр, мм

250

Підключення до мережі, мм2

5x1,5

Продуктивність, м³/год

1000

Споживана потужність, Вт

Температура переміщуваного середовища, °С

Фазність

3-фазний

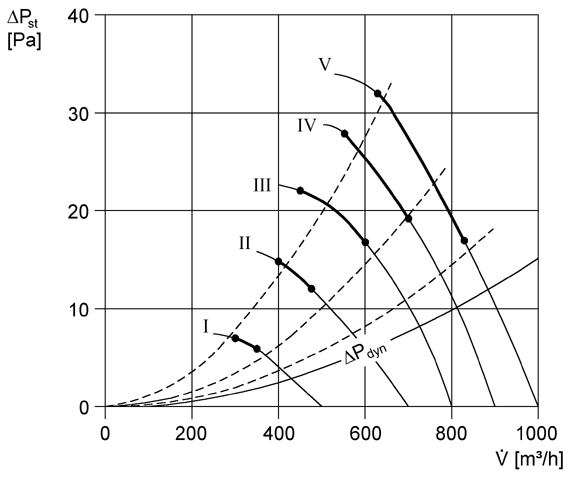

Аеродинамічні характеристики вентилятора Maico DZQ 25/4 D

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico DZQ 25/4 D	L_WA7, S1 (dB(A))	26	39	50	56	59	61	57	47	48
	L_WA7, S2 (dB(A))	29	39	51	56	58	61	57	47	57
	L_WA7, S3 (dB(A))	-	-	-	-	-	-	-	-	61
	L_WA7, S4 (dB(A))	-	-	-	-	-	-	-	-	63
	L_WA7, S5 (dB(A))	-	-	-	-	-	-	-	-	65
	L_WA8, S1 (dB(A))	-	-	-	-	-	-	-	-	47
	L_WA8, S2 (dB(A))	-	-	-	-	-	-	-	-	56
	L_WA8, S3 (dB(A))	-	-	-	-	-	-	-	-	60
	L_WA8, S4 (dB(A))	-	-	-	-	-	-	-	-	63
	L_WA8, S5 (dB(A))	-	-	-	-	-	-	-	-	65

L_WA7 = Рівень звукової потужності для корпусу і вільного всмоктування в дБ

L_WA8 = Рівень звукової потужності для корпусу і вільного випуску в дБ

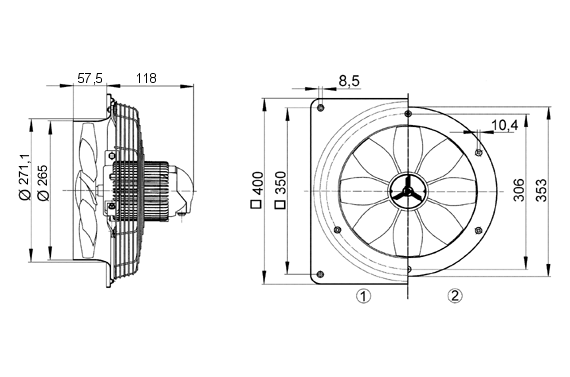

Габаритні розміри осьового вентилятора Maico DZQ 25/4 D
