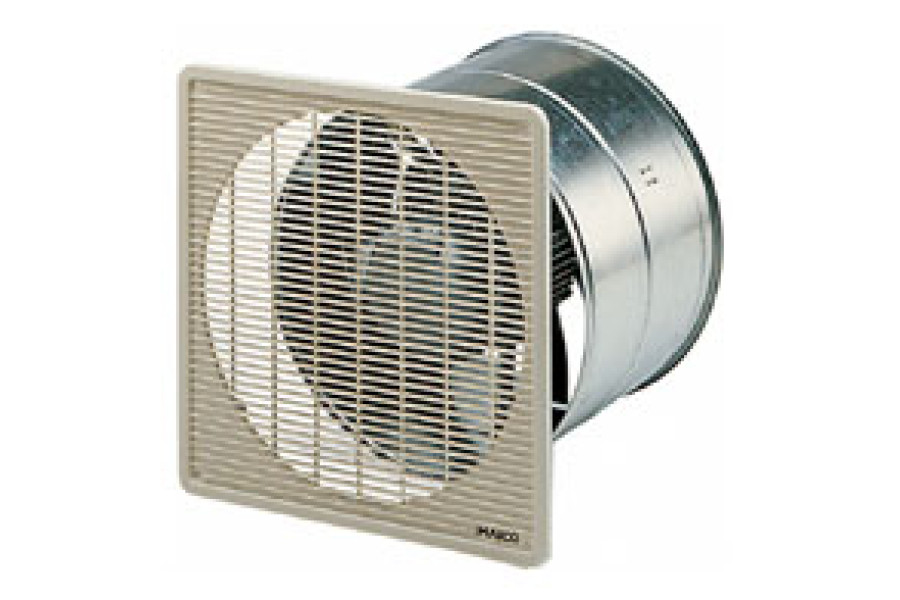

Maico DZF 50/6 B

Призначення осьового промислового внутрішньостінного вентилятора Maico DZF 50/6 B

Вентилятор внутрішньостінний промисловий Maico DZF 50/6 B призначений для установки в примірочних кабінах, офісах, ресторанах, гаражах, спортзалах. Не підходить для транспортування повітря, насиченого водяною парою.

Конструкція вентилятора настінного промислового для прихованого монтажу Maico DZF 50/6 B

Вентилятор осьовий промисловий Maico DZF 50/6 B виготовлений з листової оцинкованої сталі. Крильчатка вентилятора внутрістінного осьового Maico DZF 50/6 B виконана з армованого скловолокном поліаміду і має 8 лопатей, стінна втулка - з оцинкованої листової сталі. На боці всмоктування розташована пластмасова захисна решітка, перламутрово-біла, з захистом від дотику згідно DIN EN ISO 13857.

Осьовий внутрішньостінний вентилятор Maico DZF 50/6 B має асинхронний конденсаторний двигун з конденсатором на захисній решітці або в стінній втулці, реверсивний, з регульованою швидкістю обертання і термічним захистом від перевантаження. Електричне підключення до клемника під кришкою двигуна.

Монтаж вентилятора Maico DZF 50/6 B

Монтаж вентилятора Maico DZF 50/6 B можливий у будь-якому положенні .

Напрямок потоку повітря вентилятора осьового промислового Maico DZF 50/6 B

На наступному малюнку наведені напрямки потоку повітря:

1. Напрям "А": зі всмоктуванням повітря з боку двигуна (стандартно).
2. Напрям "В": викид повітря з боку двигуна (за запитом).
3. Напрямок обертання.

Вказівки з безпеки вентилятора Maico DZF 50/6 B

Перед введенням вентилятора Maico в експлуатацію з вільним всмоктуванням необхідно забезпечити захист від дотику до крильчатки згідно DIN EN ISO 13857.
